tl494接ir2110時沒有輸出
我將494的輸出8,11接電源正,9,10用電阻接地,從9,10輸出驅動信號接至ir2110的輸入端,可是ir2110沒有輸出, 如果我用信號發生器模擬494的信號接到ir2110 上就有輸出,這是怎么回事?
全部回復(2)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2227181215655233.jpg');}" onmousewheel="return imgzoom(this);">

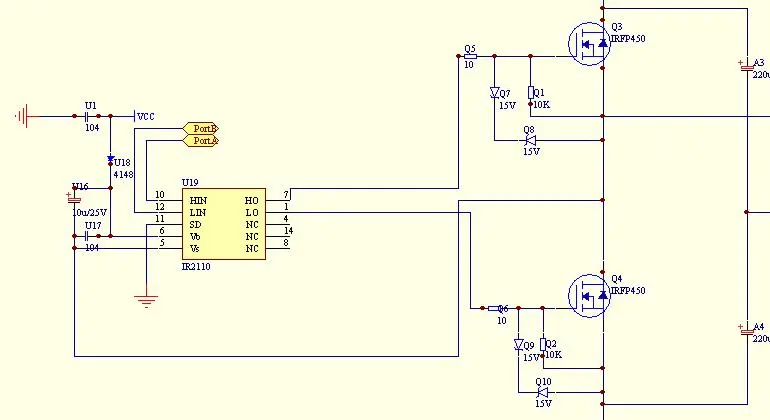

這是ir2110那邊的電路
0
回復
@dadong
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2227181215655233.jpg');}"onmousewheel="returnimgzoom(this);">這是ir2110那邊的電路
解決了,我在494和2110之間加了一個cd4069,就可以驅動了,但不知這是為什么,大家一起說說
0
回復
