1.pcb layout ,工程版，大伙兒湊合看，多給意見

原理圖分享

電路描述該電路圖中D1，R1，R2以及R3，C1組成RCD箝位電路，用于吸收功率MOS漏源端尖鋒電壓. 尤其該方案的芯片內置高壓啟動功能，可以使系統在100mS 以內完全啟動；本體溫度太高時，其內置的OTP 保護功能會及時動作，關閉IC，以保護整個系統，溫度下降之后再自動重啟；電路具有輸出短路保護，輸出過流保護，開環保護， VDD 過壓保護等功能，以提高整個系統的可靠性；當DMG 腳的分壓電阻開路或短路時，系統都會進入保護狀態；EC1，L1，EC2 組成π 性濾波，以改善EMI 性能；電路圖紅色虛線標示部分為通訊板電路，通訊板電路獨立PCB 插接在電源板上組成；

待機功耗

效率測試Efficiency

Note:

1. 測試點為PCB端,

2. 測試過程中需要熱機，待輸出電壓不再上升，輸入功率不再下降的條件下再讀取輸入功率

Startup test

紋波測試（Ripple）

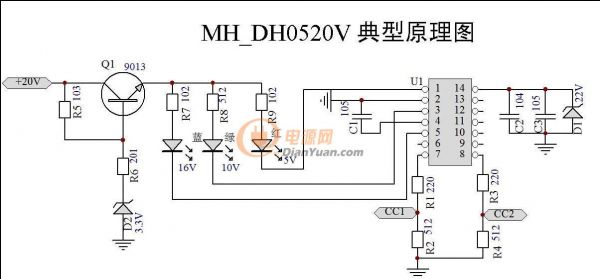

MH_DH0520V 是一款PD 協議專用誘騙芯片，上電直接跳變到PD電源Type C 輸出的最高電壓，不用等著一檔一檔的跳變，跳變時間約為0.5S，電源的輸出最高電壓多少，誘騙芯片就會誘騙輸出多少電壓；它識別5V、9V、12V、15V、20V 及更多組電壓。

成品老化用誘騙器最大承受20V5A 電流，是PD 電源生產廠家和老化車設備廠必備利器。

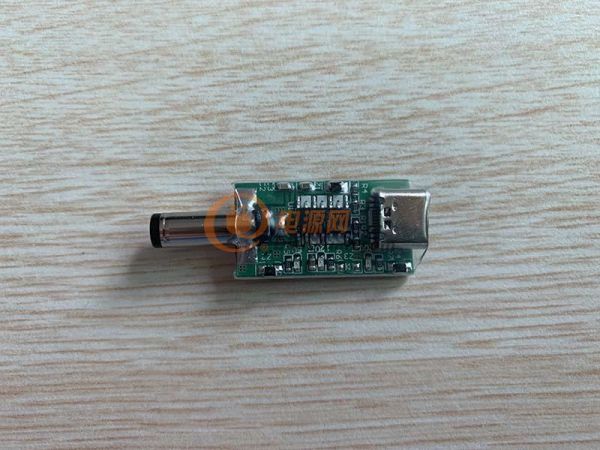

外形尺寸為18*45mm。

顯示一顆紅燈為5V、顯示紅綠二顆燈為12V-15V、顯示紅綠藍三顆燈為20V 輸出電壓指示

。
