怎么沒人回呢?有一款直流電感,額定電流1150A,電感量150uH左右,要求溫升100度左右.如果有做過的大俠請聯系我,msn: gaowei820109@163.com.如果你計算合理,我們可以建立長期的技術合作.

已知條件不足.純直流沒有意義,肯定有交流成份.
若不提其他,氣隙可以較小,省材料,但沒有意義.

需要參數:
1.額定電流:
2.額定電感:
3.飽和電流:
4.開關頻率:(或諧波含量)
5.絕緣等級:
6.使用線材:(銅/鋁)
7.外開尺寸:(也可不規定)
8.自冷/風冷(風速)/油冷:
9.感量下降線性度:(也可不規定)
我?guī)湍忝赓M(fèi)搞定.

我們就有過這個產品,1mH-1300A,不過是有風冷的2m/s,你這個電感好小哦,你這個應該說重量不是很重,我們是用鋁線做導線,這樣做就很輕了,溫升100K多一點點,不過用的絕緣等級是H級的.
他這個產品應該是直流疊加交流部份,直流占主要成分.作平波作用吧,相對在這么大的電流下電感為150UH,實際上直流起主導,

謝謝大家關注.電抗器是用在大功率變頻器上的,串在母線上的.我最近一直在公司的一個配套企業做試驗,很少回公司.我現在得到的這個電抗器的資料也非常少,也只是照著原有進口電抗器上的“銘牌”抄了一下,基本信息“620VDC,1ph 360Hz,145uH~167uH@1125A DC, 1220A peak, ambient 40du, temperature rise 110k, insulation 220du.現在已經委托一個廠家在做樣品.只是我們經理希望我能學習一下計算設計方法,還有就是如果有人能做的更小的話,更好.目前的大概尺寸40cm*40cm*30cm吧,我也沒仔細量過.

做小????
你是打算用鋁線做還是用銅線做了
相信現在這個電抗器如果用銅線做成本很高,體積小,用鋁線做體積大點,成本低,重量比用銅線做要輕一些.用C級絕緣嗎??溫升要那些低,H級差不多了吧,還有是自冷還是風冷了.這些對設計來說很重要的.

可能我前面描述的尺寸偏小了,說不定原來有50*50*30的樣子,材料不詳,只知道它不是導線,而直接是線排,就像用一個板卷起來的一樣,下次我拍個照片傳上來.本身是在一個風冷的環境中,環境溫度50度左右.

這個電抗器尺寸可以為 OD400mm*ID200mm*H300mm
鐵心是環形尺寸
繞幾圈就行了.  耐直流電流 1125A 完全不飽和. 電感達到要求

如果是三相和話,尺寸較緊,需要風速.

你是環形吧,一般環形很少做這么大電流的,并且開氣隙不好開,繞線不好繞,
我按單相口字形計算了下,用銅做尺寸都很緊湊,應該是有風冷的.

嚴重關注

是裝在一個有風冷系統的柜子內部.正常情況下,柜子內的溫度控制在50度左右.我是新手.確實像是口子型的,兩側的柱子上各繞了幾圈,兩個線包的上方是廉潔接頭,兩個線包的下方,也就是兩個線圈的另一端用很粗的金屬焊接在一起(不知道是不是白銅)

搞個照片瞧瞧看.

基本信息“620VDC,1ph 360Hz,145uH~167uH@1125A DC, 1220A peak, ambient 40du, temperature rise 110k, insulation 220du.


工作頻率是 360Hz 如果用硅鋼來做 因渦流 鐵損大 溫升高.

現在電抗器選用非晶材料 就不怕渦流損耗. 同等條件下 損耗是硅鋼的1/5 甚至1/10
鐵基非晶工作頻率可達15000Hz
鐵基納米晶 工作頻率可達100000Hz
環形鐵心 用線切割開口 方便省事 因其抗飽和能力強 所用銅線量很少.圈數也很少. 減少銅損溫升.節約用銅.

1.對付大電流時,要多開氣隙(分成多個氣隙),環形鐵心應該不好多開,并且就算開了,幾個散塊,也不好固定.
2.大電流時,環形鐵心怎么繞線.
3.為什么環形鐵心比其它形壯的鐵心抗飽和能力強.
4.360Hz就用鐵基非晶,成本?實際上,我們?cè)缇团可a(chǎn)3KHz的濾波電抗,一直用的是硅鋼.

多個氣隙鐵心是好固定的.
也許你的電抗氣是要繞很多圈 所以你認為環形繞線很麻煩.
在360Hz下 用硅鋼 帶厚可能是 0.2mm以下才好 0.2mm以下 價格也不會低

批量生產3KHz的濾波電抗,一直用的是硅鋼.

也許鐵損非常的大.需用油冷 或強行風冷. 這樣很浪費資源. 電抗器工作一年的損耗 也許是幾個電抗器的價格.

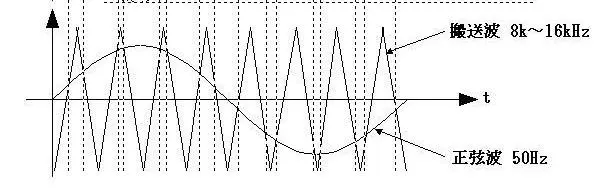

世界上,各大UPS廠家,在做工頻機時,都會用到濾波電感,有些廠家開關頻率達到8KHz,大大小小的電抗器,從1kg~300kg不等,在使用鐵心材料上,幾乎都是采用硅鋼片.這點是不容置疑的.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/77451217935715.jpg');}" onmousewheel="return imgzoom(this);">

UPS不懂..看完后學習了.

我有朋友精通三相變壓器和電抗器技術
但人家已經在廣州一家公司技術入股了.
如果你買,可以聯系,如果是學技術,那人家肯定不說....

???

**此帖已被管理員刪除**

路過,關注.

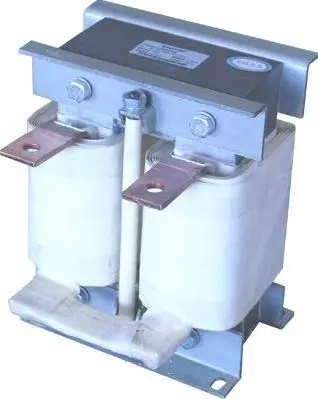

這個我可以做,剛剛做了幾個類似的,給個圖片你看下500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2375271228189698.jpg');}" onmousewheel="return imgzoom(this);">

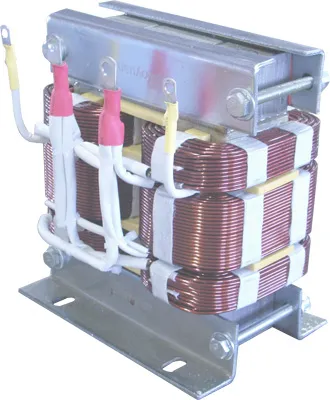

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2375271228189839.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2375271228189853.jpg');}" onmousewheel="return imgzoom(this);">
