推薦一顆高集成度的鋰電保護芯片P6455

使用單顆芯片設計具有多種保護功能的電池保護電路

鋰電池如何設計保護電路，如何選擇合適的芯片方案

目前鋰電池由于其高容量和日益低廉的價格已經在各種便攜式產品上廣泛使用，同時由于鋰電池嬌嫩的過充電和過放電特性使得我們在使用中要格外注意，一次過放電可能會給電池造成容量大幅度下降甚至報廢，同樣充電時如果超過芯片的標稱充滿電壓太高則可能造成電芯發熱鼓漲甚至起火炸裂，各種新聞報道中對與此類報道也是經常出現。

  因此我們現在使用鋰電池時不但要注意選擇合適的充電芯片和放電芯片，并且給電池增加一顆具有全面保護功能的芯片是十分必要的。

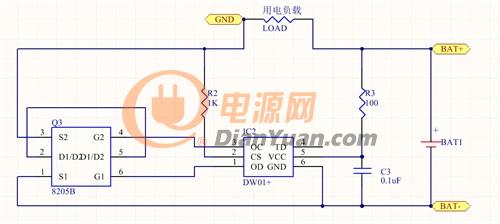

  目前通用的做法是采用一顆保護芯片 加一個雙Nmos管來實現，通用電路如下

其電路缺點顯而易見 使用較多的器件 占用了PCB面積增加走線密集度

在便攜式產品中我們需要的電流往往不大1A或者2A 我們需要高度的集成化以節約成本節約PCB面積以適合高密度板。

以上資料由昱燦電子整理提供

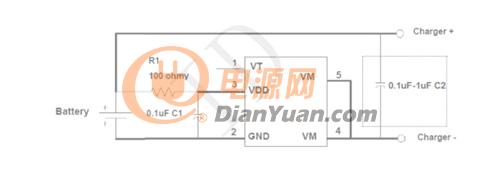

P6455內部集成了MOS管 外圍極其簡單 走線容易，并且其成本低廉，非常適合對成本有要求，PCB面積緊湊的產品應用，

其具有完整的過充電保護 過放電保護 短路保護 過流保護 并且靜態電流極低
