一、方案名稱：H5118 12-40V輸入2.5A內置MOS共陽極舞臺燈IC方案 高輝調光65536:1調光比，PWM調光無頻閃，調光頻率支持高達30KHz
二、品牌：深圳市惠新晨電子有限公司【HXC】
三、H5118特點：
1、共陽極架構，平均電流工作模式
2、定電流降壓型轉換器
3、輸入電壓范圍：5-100V
4、輸出電流范圍可調：60-3000mA
5、內部集成MOS管
6、支持PWM調光、模擬調光、RGBW調光、線性調光，調光無頻閃
7、內置欠壓保護、過溫保護、過流保護、輸出開路保護、及輸出短路保護
8、恒流精度：3%
9、內置 5V 穩壓管
10、最大工作頻率 1MHz
11、SOP-8封裝
12、效率高達95%
13、易過EMC支持PWM/模擬/分段調光，PWM調光，RGB調光，高低亮
14、智能過溫保護，高溫降電流，有效保護LED燈珠,延長壽命
15、優異的模擬調光和PWM調光功能，調光深度0-100%，16、內置高精度比較器 , 開關頻率不隨調光面改變
17、獨特的抖頻技術，過認證容易
18、外接單片機控制PWM調光信號
19、極少的外圍元器件
20、調光頻率支持高達30KHz
21、高輝調光，65536:1調光比
22：調光一致性好
23、抗干擾能力強，調光無抖動，調光無噪音
四、應用領域：
景觀照明、舞臺燈、洗墻燈等低壓調光應用

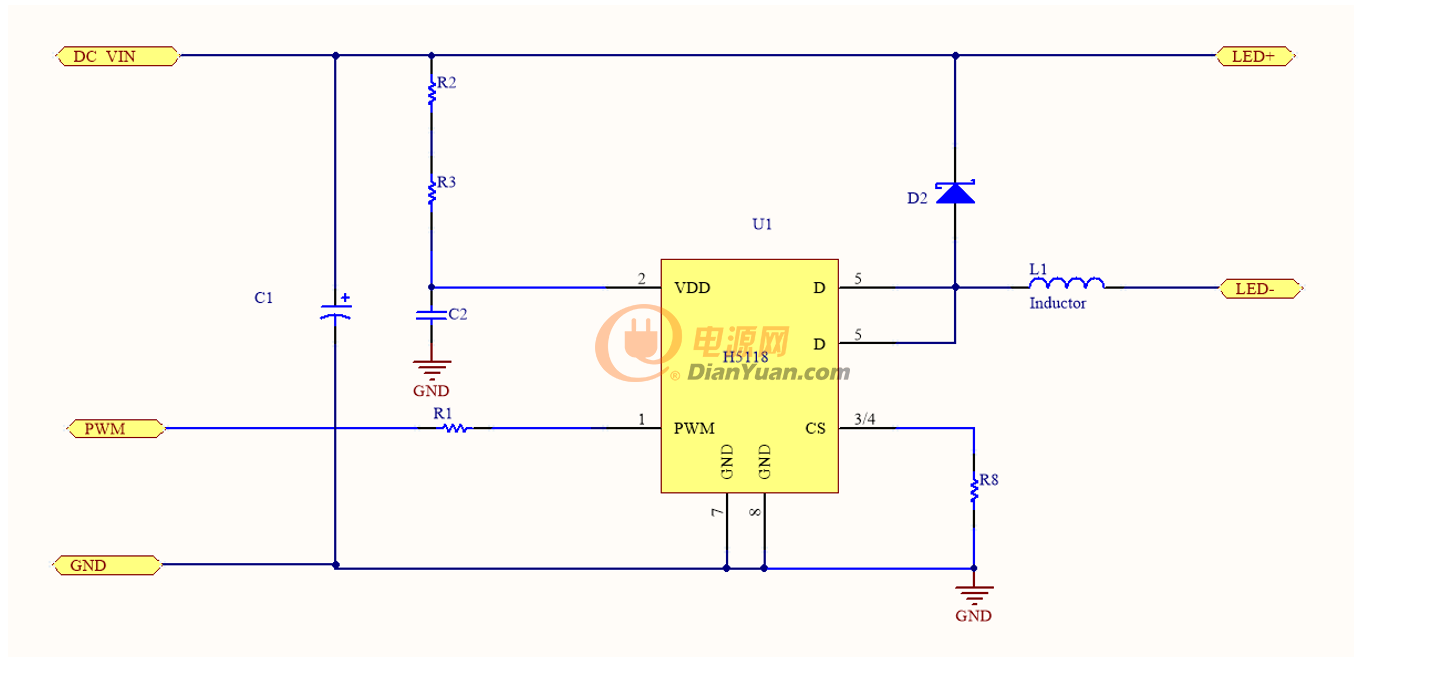

五、H5118電路圖：
H5118產品特點詳解：
H5118是一款專門應用于舞臺燈調光等高端PWM RGBW恒流調光方案芯片，支持DC5-100V輸入，內置專門的調光電路，65536級輝度調光，脈沖波形最小PWM=60nS即可啟輝（下圖），相比市面上的1200級輝度效果差異明顯:

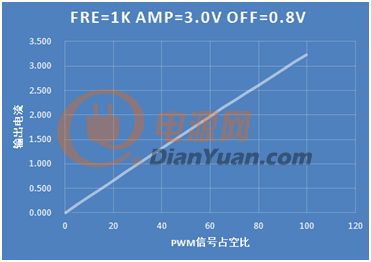

H5118具有非常高的負載調整精度，能兼容多串燈珠。其調光線性度極高【下圖】:

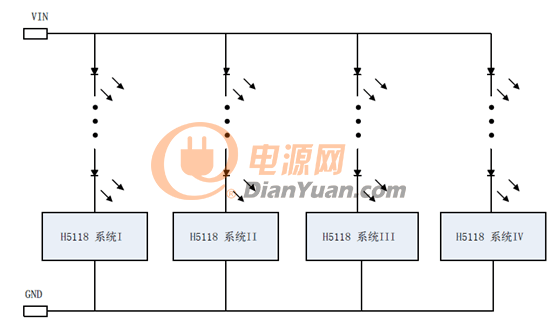

H5118支持多串并聯應用，串見無干擾。芯片具有較好的EMI特性。多路共陽效果良好【下圖】：
