關于全橋DC/DC變換器的問題

我做了一個2KW的DC/DC,拓撲使用了全橋的結構,副邊用了倍流整流結構.但我發現要在原邊的輸出使用一個較大的限流電感,增加了這個電感后使得電源的體積變大,增加了其它問題.不知道那位DX熟悉這方面的知識,我想把這個電感去掉,不知道有什么好的方法.謝謝!

全部回復(10)

只看樓主

正序查看

倒序查看

wlx230

LV.5

2005-03-07 11:38

上傳拓撲看看可以嗎?

回復

yuanchuanyou

LV.1

2005-03-07 11:54

@wlx230

上傳拓撲看看可以嗎?

1110167637.dsn

就是圖中的L3.謝謝

回復

wlx230

LV.5

2005-03-07 14:12

@yuanchuanyou

1110167637.dsn就是圖中的L3.謝謝

L3諧振電感,相當于變壓器原邊漏感.在移相全橋軟開關電路,它能實現滯后臂軟開關用的.

回復

dingshizhi

LV.4

2005-03-07 14:43

@yuanchuanyou

1110167637.dsn就是圖中的L3.謝謝

看不到.是ORCAD9么?

回復

dingshizhi

LV.4

2005-03-07 14:46

@wlx230

L3諧振電感,相當于變壓器原邊漏感.在移相全橋軟開關電路,它能實現滯后臂軟開關用的.

如果是諧振電感,不能輕易取消.除非一直工作在重載條件下.
否則輕載無法實現軟開關,其他參數就下來了.
但是可以考慮用一些新的材料來減小它的體積.
還是看看圖先.

回復

zj_water

LV.2

2005-03-07 14:51

@dingshizhi

看不到.是ORCAD9么?

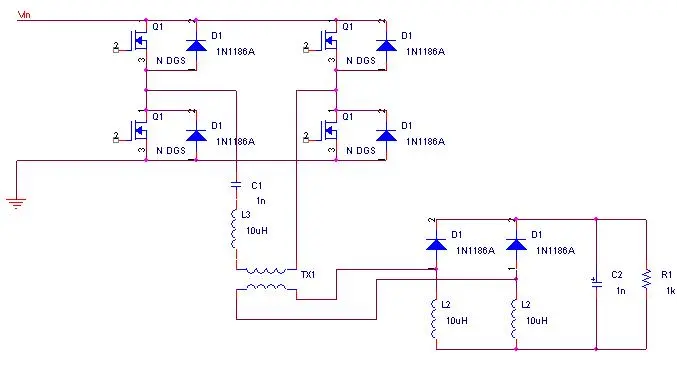

看

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110178272.jpg');}" onmousewheel="return imgzoom(this);">

回復

wulx

LV.3

2005-03-07 16:19

@zj_water

看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1110178272.jpg');}"onmousewheel="returnimgzoom(this);">

L2的存在還需要L3嗎?C1是隔直電容,這個電容如何選擇?你這個電路做了全負載范圍內的試驗嗎?工作是否正常?
