我要發一個前無古人后無來者的照片貼，目標200張

沙發已經被土豪占領了

這個樓是比較有意義的，因為我的誤操作，所以導致芯片工作不正常，就認為是芯片不行，后面在5-09更新的調試中，有重新調試，

但是這個是個過程，我不想刪掉它，有錯就要改過來！

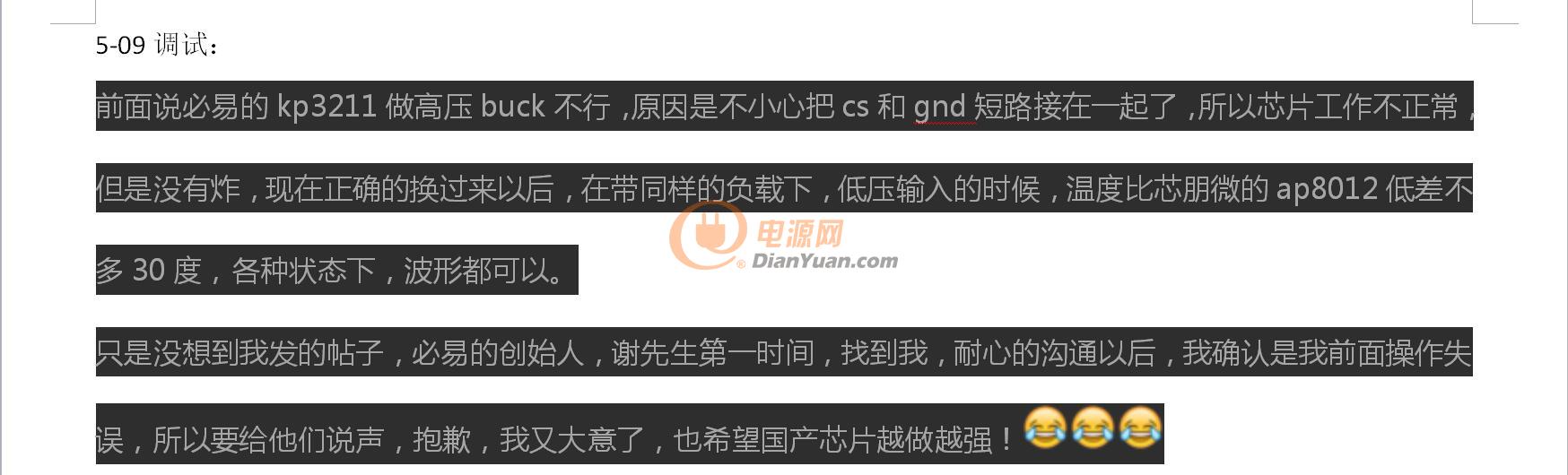

開始說的，必易的kp3211做高壓buck不行，原因是不小心把cs和gnd短路接在一起了，所以芯片工作不正常，但是沒有炸，現在正確的換過來以后，在帶同

樣的負載下，低壓輸入的

時候，溫度比芯朋微的ap8012低差不多30度，各種狀態下，波形都可以。

只是沒想到我發的帖子，必易的創始人，謝先生第一時間，找到我，耐心的溝通以后，我確認是我前面操作失誤，所以要給他們說聲，抱歉，我又大意了，也希

望國產芯片越做越強！

今天開始擼：

今天調試的內容是初級的BUCK供電，給PFC和LLC和繼電器供電的，板子設計的是必易的kp3211

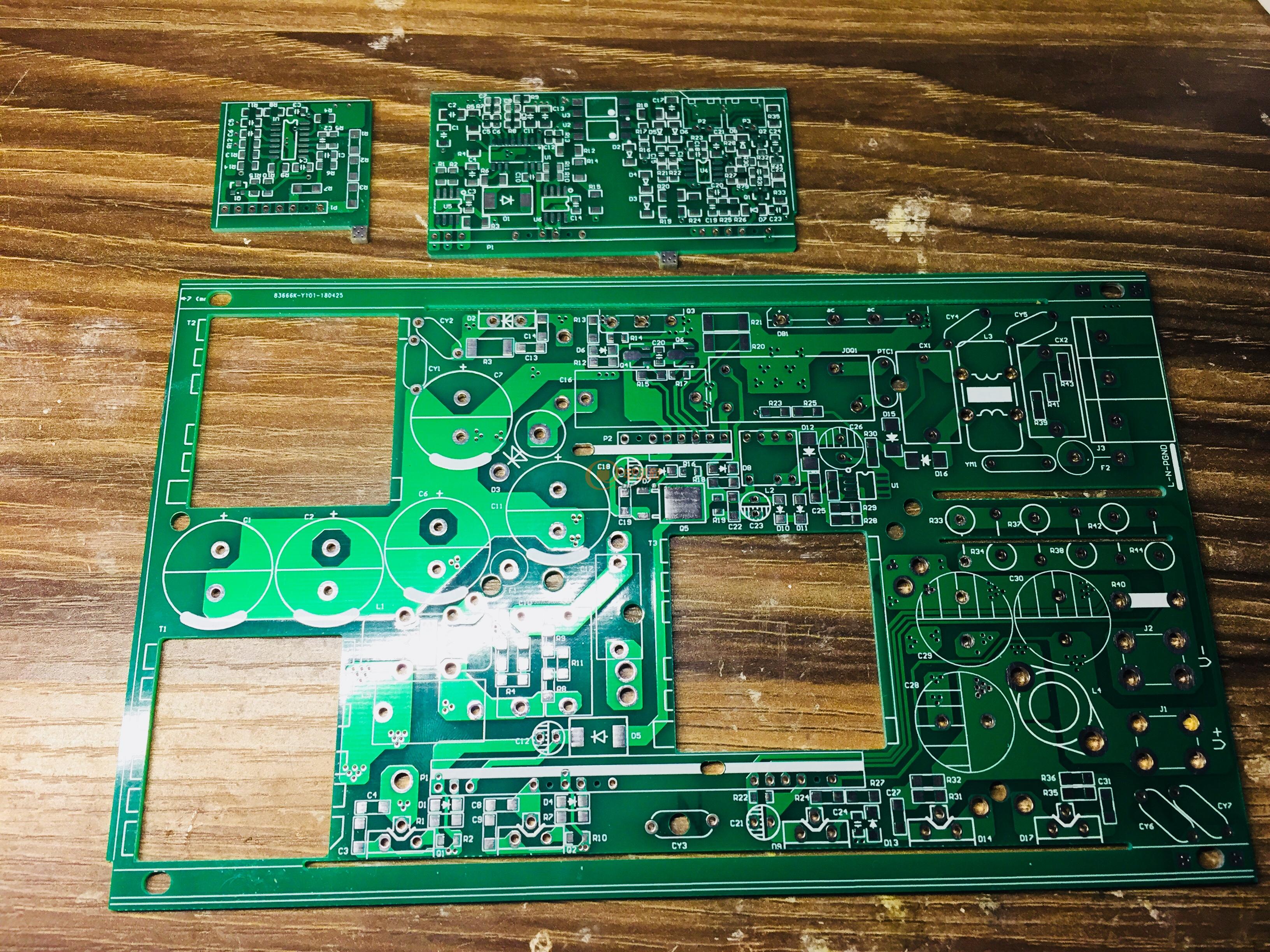

第一步，切開拼在一起的板子

第二步，焊接BUCK部分和輸入部分，因為LLC的芯片啟動是15v，繼電器是12v所以，給繼電器部分單獨加了個線性穩壓，只是畫板子的時候，畫錯了，飛了一根線，把必要的探頭接上就可以上電了

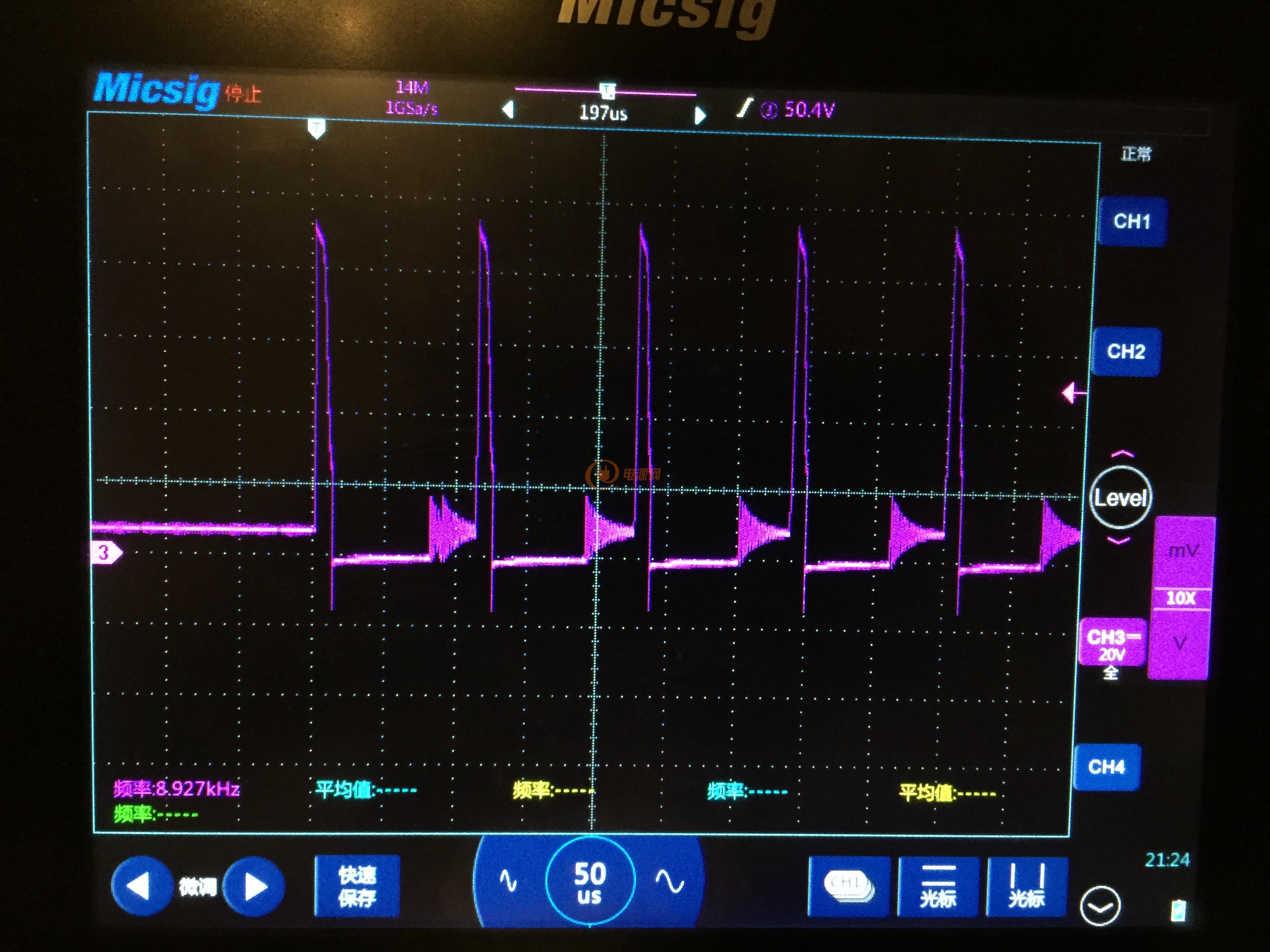

第三步，輸入改為直流可調電源，慢慢加大輸入，在輸出20v左右，有輸出了，但是一直在打隔，，，，檢測原因是芯片管腳位置看錯了，額，直接畫板就是這樣，改正以后，輸出穩定了，然后慢慢加負載，0.1a，但是看波形怎么感覺不是很對勁？繼續加大，0.2a，都CCM了，怎么這個頻率這么低？繼續提高輸入電壓到60v左右，居然電感開始叫了。難道還低了？在加點，加到90v，額，居然直接歇菜了，打隔保護？什么玩意？保護了？

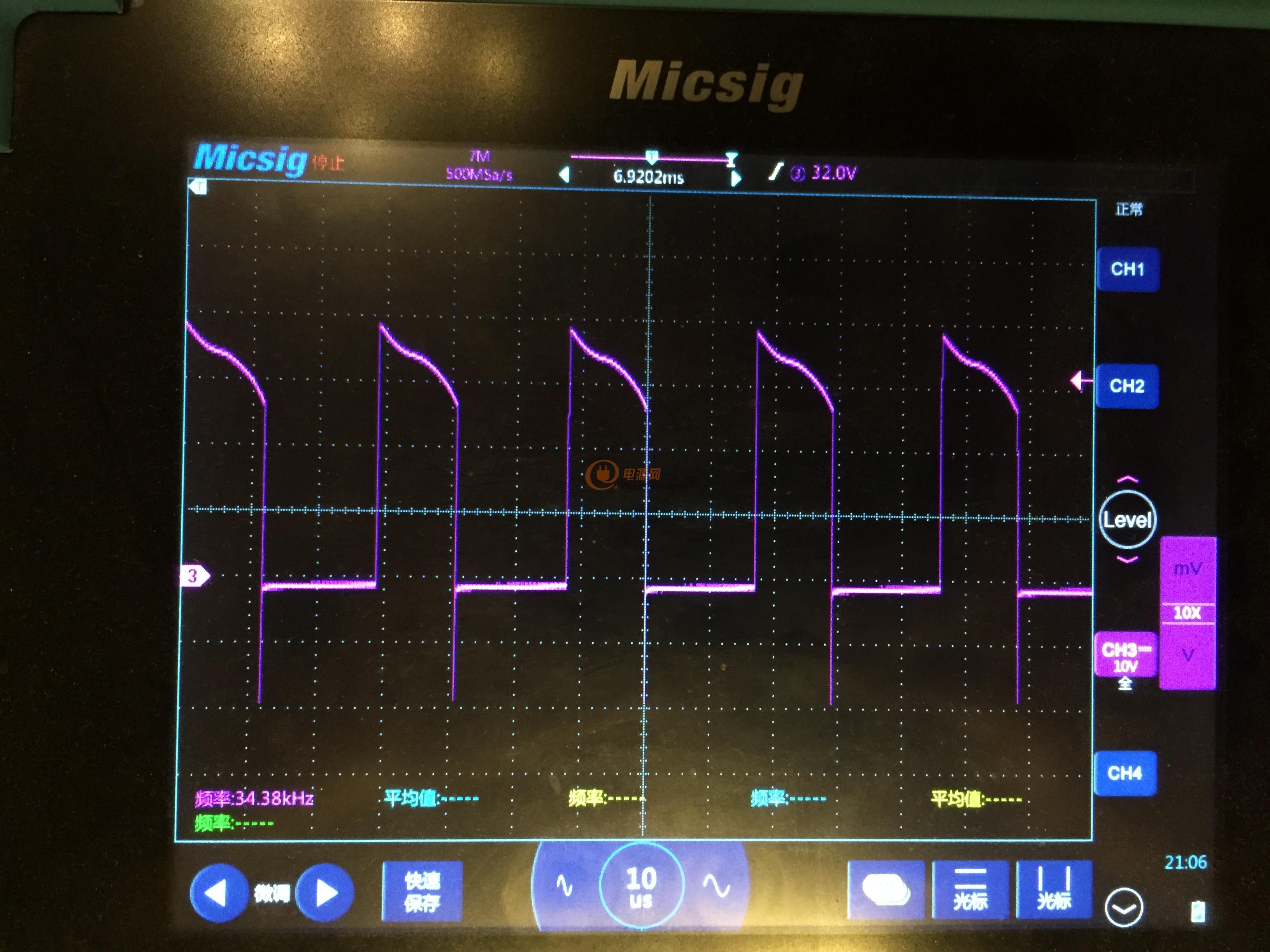

第四步，看PDF資料，我勒個去，這不是pwm的啊，這是pfm的，固定開通時間，控制關斷時間的！這pdf明明寫的60K頻率，但是實際測試結果，怎么都擼不到60k，，，，，，，，，，這固定開通的時間還挺長，12us，最小關斷時間16us，加起來28us，算一下35k頻率，和第三步40v輸入，帶0.3a負載下，頻率很吻合啊！這固定開通時間的，12us太長了，就是啟動階段也是這么長！輸入越高，頻率越低，而電感設計是按60K定頻設計的，1mh，ee10繞了80圈，怪不得90V輸入就歇菜了，原因找到了，這垃圾芯片不能用！

第五步，思考中，怎么辦，，，，，，，，，，，，，，，，，，，，，，，2只煙以后，翻了下料盒，居然找到了還有幾顆ap8012，已經忘記這是什么時候實驗留下來的，ap8012是pwm的，定頻60k的，飛線試試？雖然ap8012的pdf是寫的隔離的，但是他也可以拿來做非隔離的BUCK。

第六步，通電有輸出，帶載，這次波形對了，很漂亮！

第七步，輸入個90v直流，帶個0.15a電流，老化下，看看溫度。

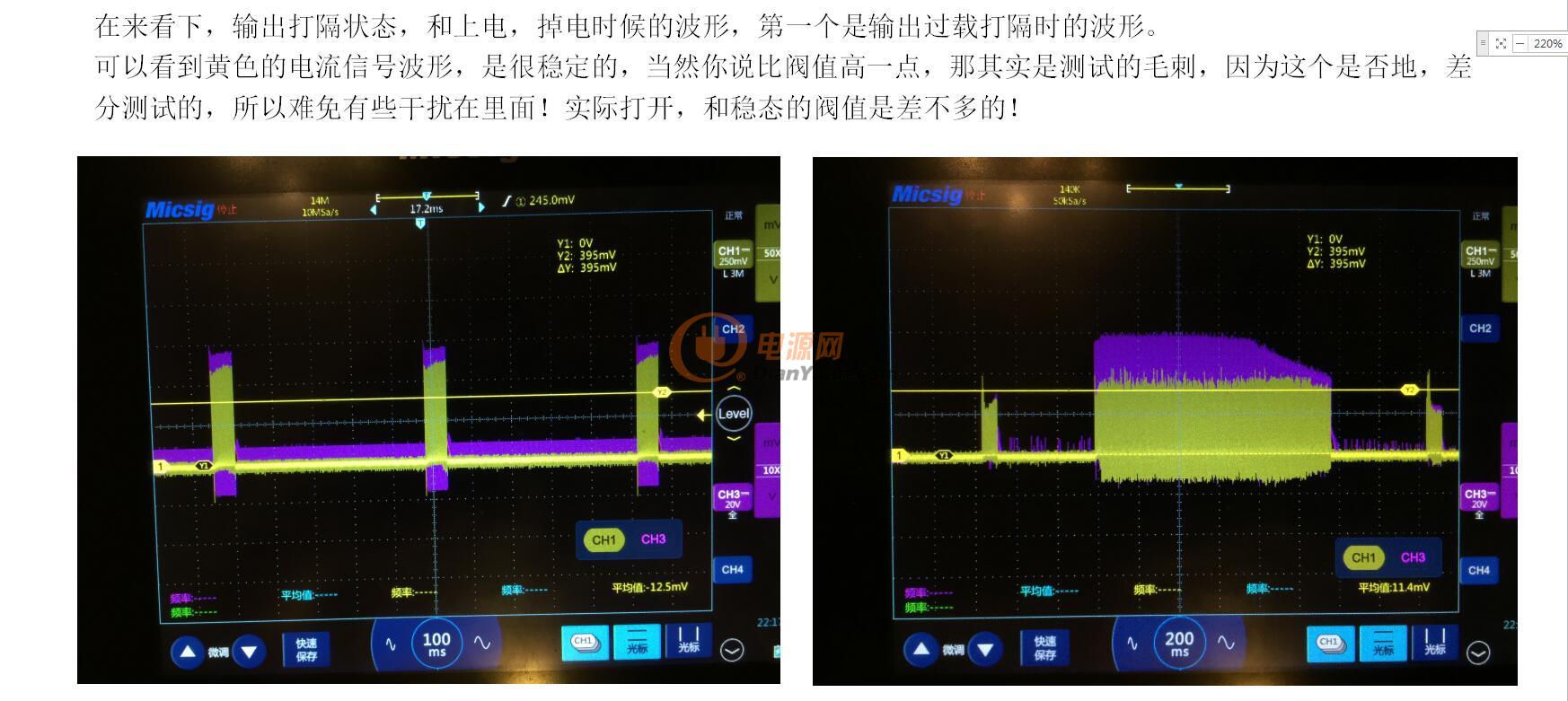

第八步，測測短路時的波形，還行。

小小總結：原來設計的kp3211就是卵貨，不適合這個高壓buck。改成了ap8012，只是8012，內阻稍大，升溫有點點高，這個具體要后面帶pfc繼電器和LLC以后，整機電流消耗，在看了，我記得他還有電流大點點版本的，這個不擔心。

呃.......

開局不利,看來200張照片不夠用

多擼一擼，200張不夠的

過來坐等東哥講課。

哈哈哈，已經習慣了

謝謝捧場

由于直接粘貼上來的圖片會亂，所以采用在wrod里面寫好，在截圖上傳了，一并把源文件上傳，方便大家閱讀，但是文件圖片比較多，比較大所以分成幾部分了，一起解壓到一個文件夾就好了。

5.07調試源文件：5-07調試過程.haozip01.zip，5-07調試過程.haozip02.zip，5-07調試過程.haozip03.zip

3合一調光？

坐等調光原理

mark!

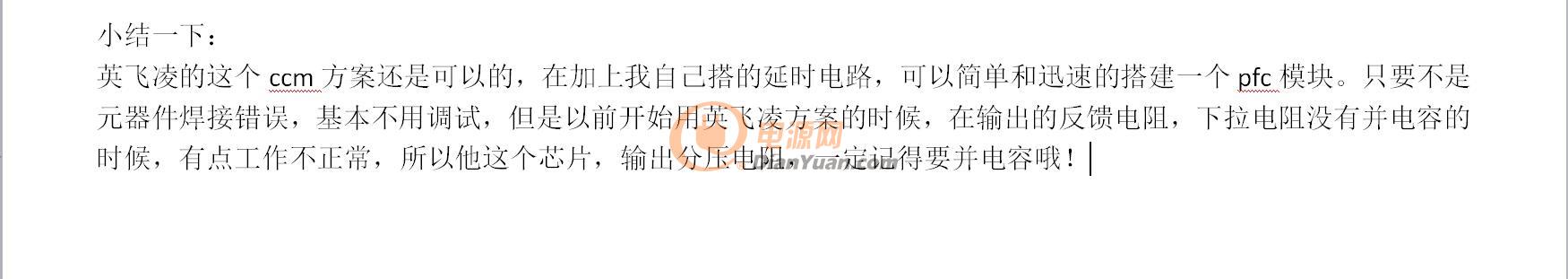

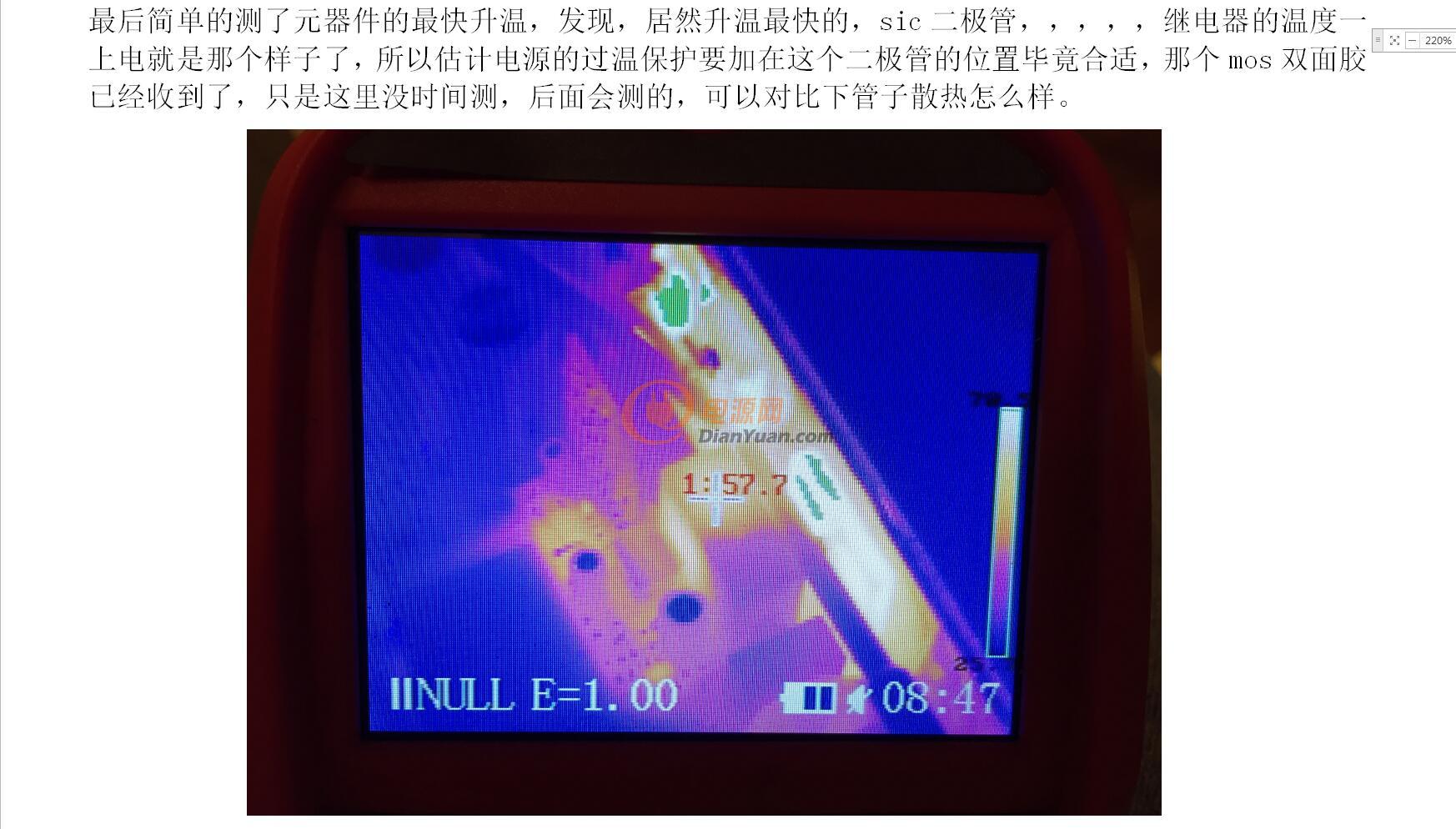

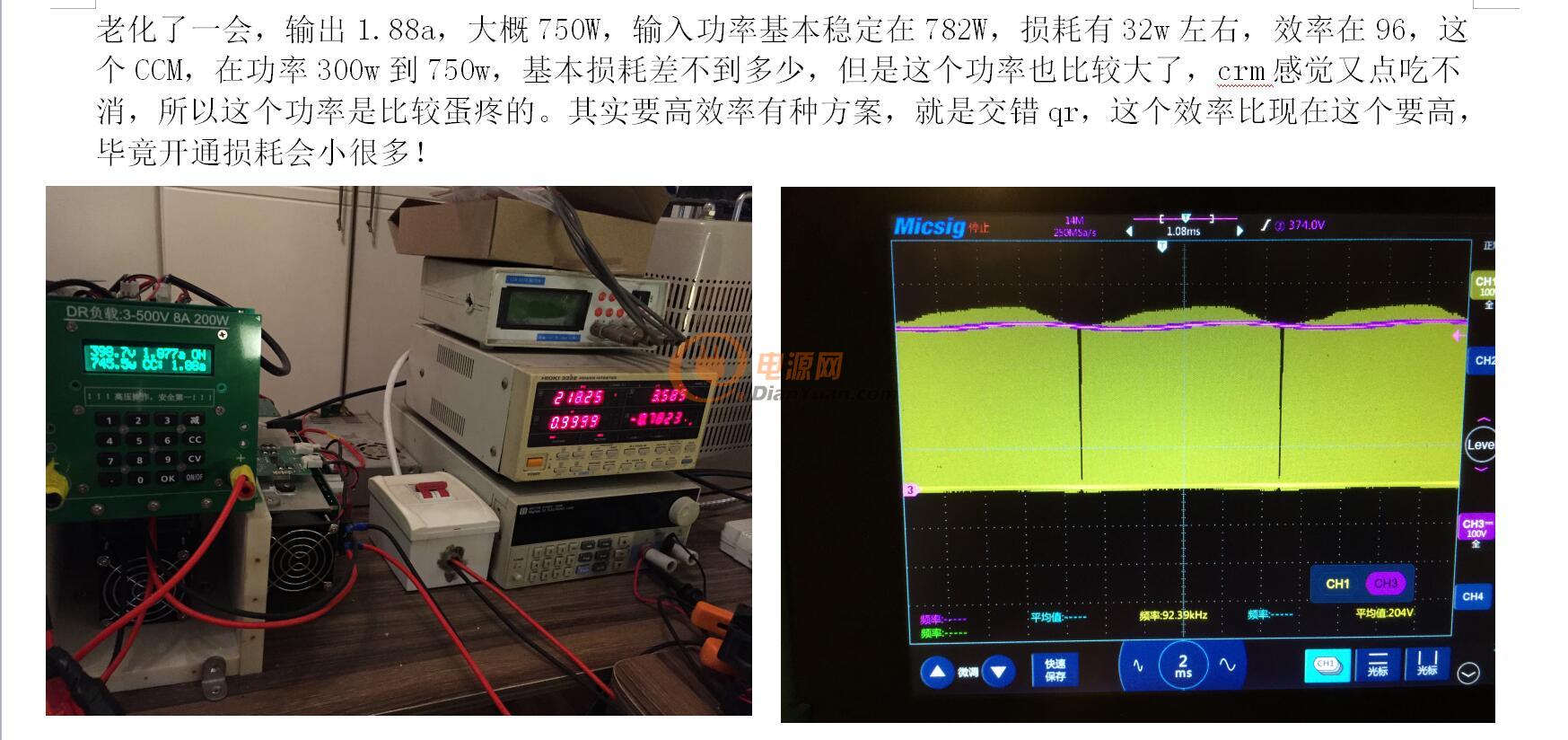

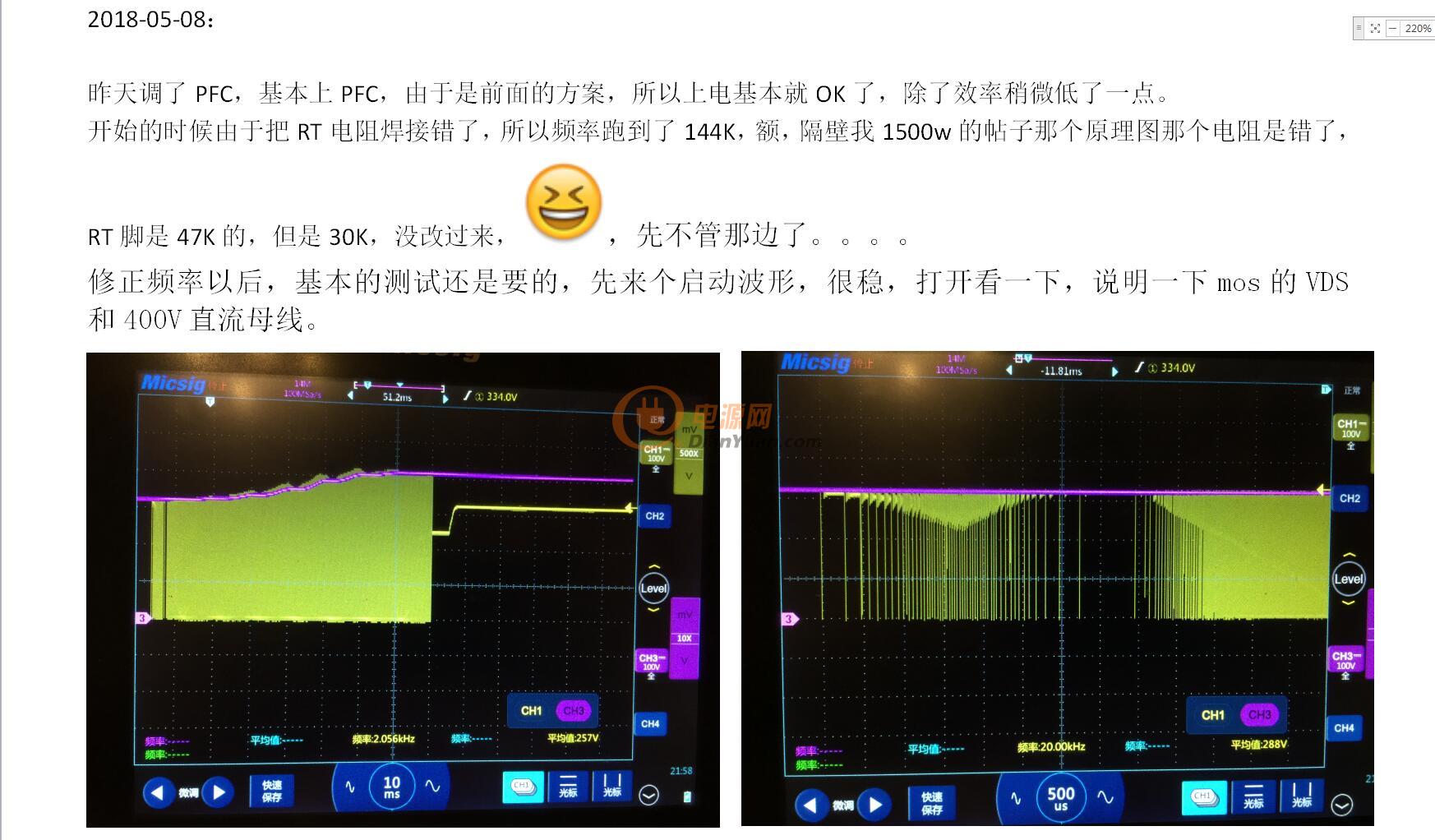

5.08更新，PFC的調試：

源文件：5-08調試過程.haozip01.zip，5-08調試過程.haozip02.zip，5-08調試過程.haozip03.zip

----------------

不錯

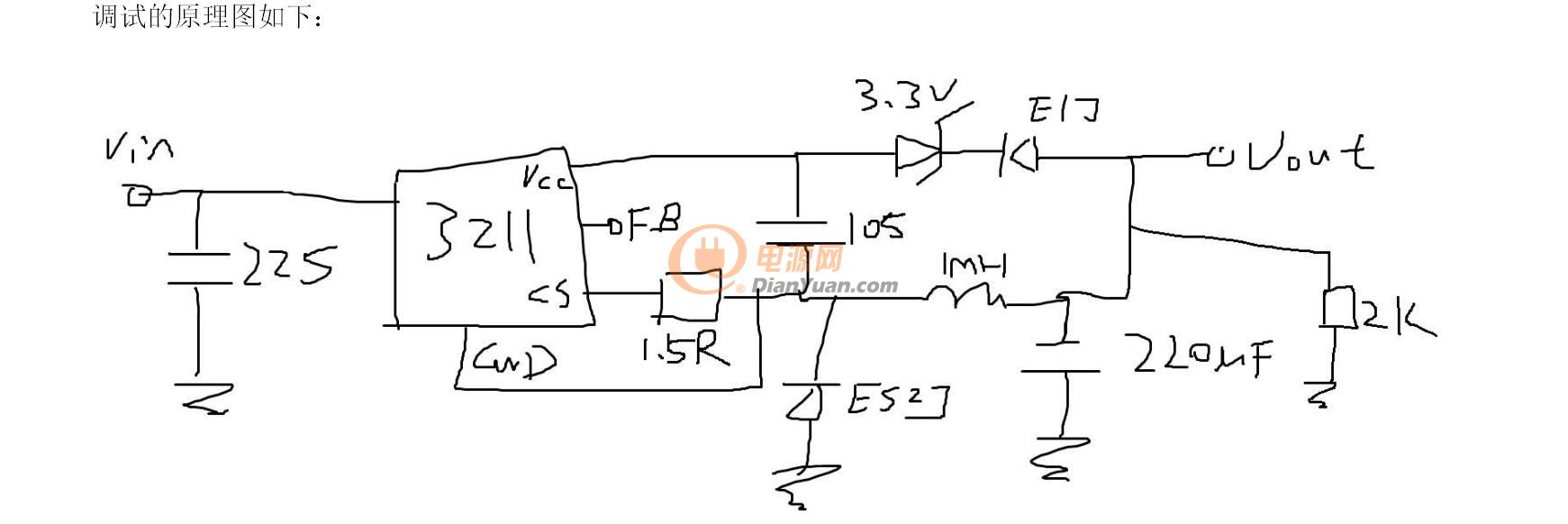

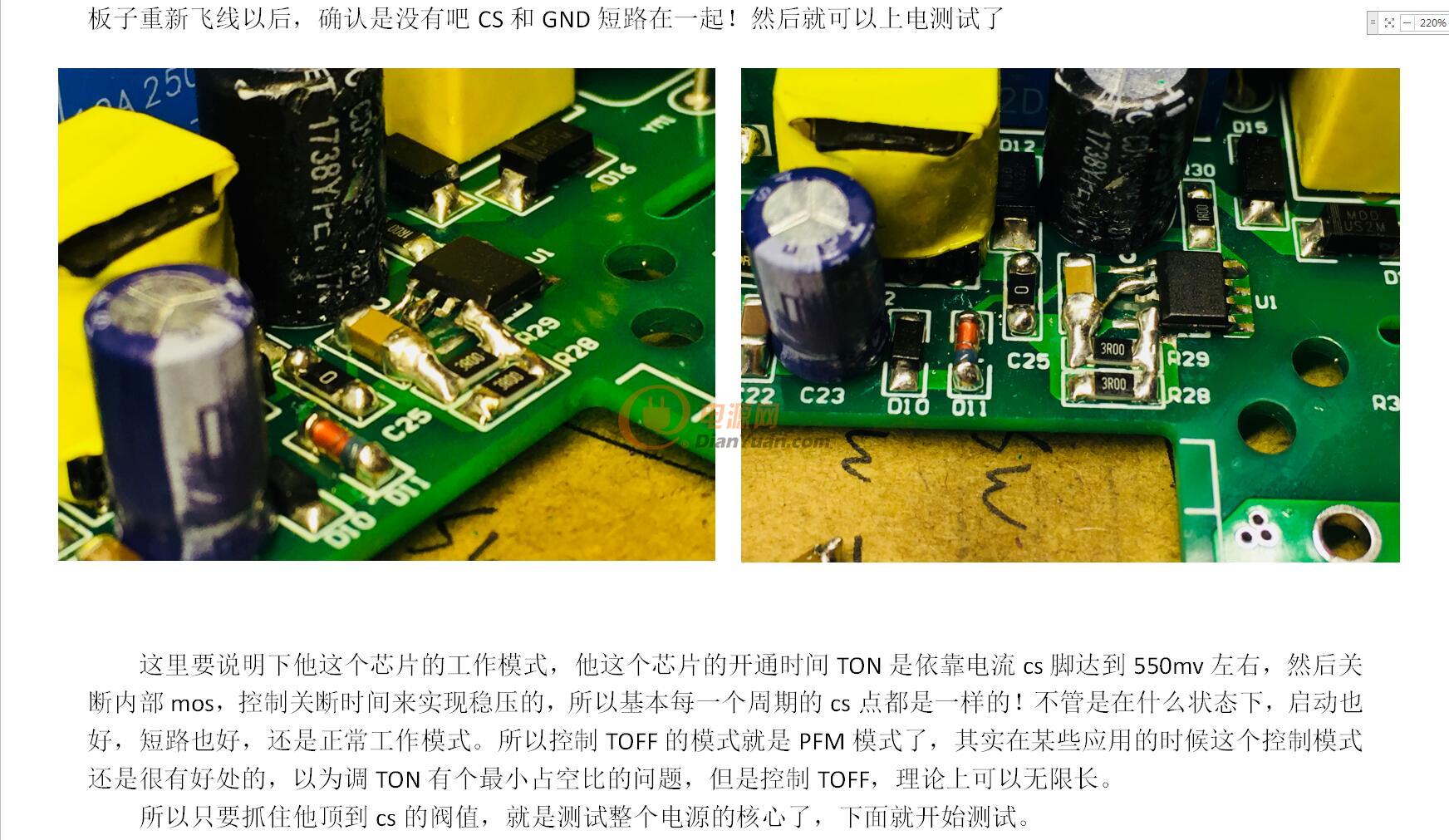

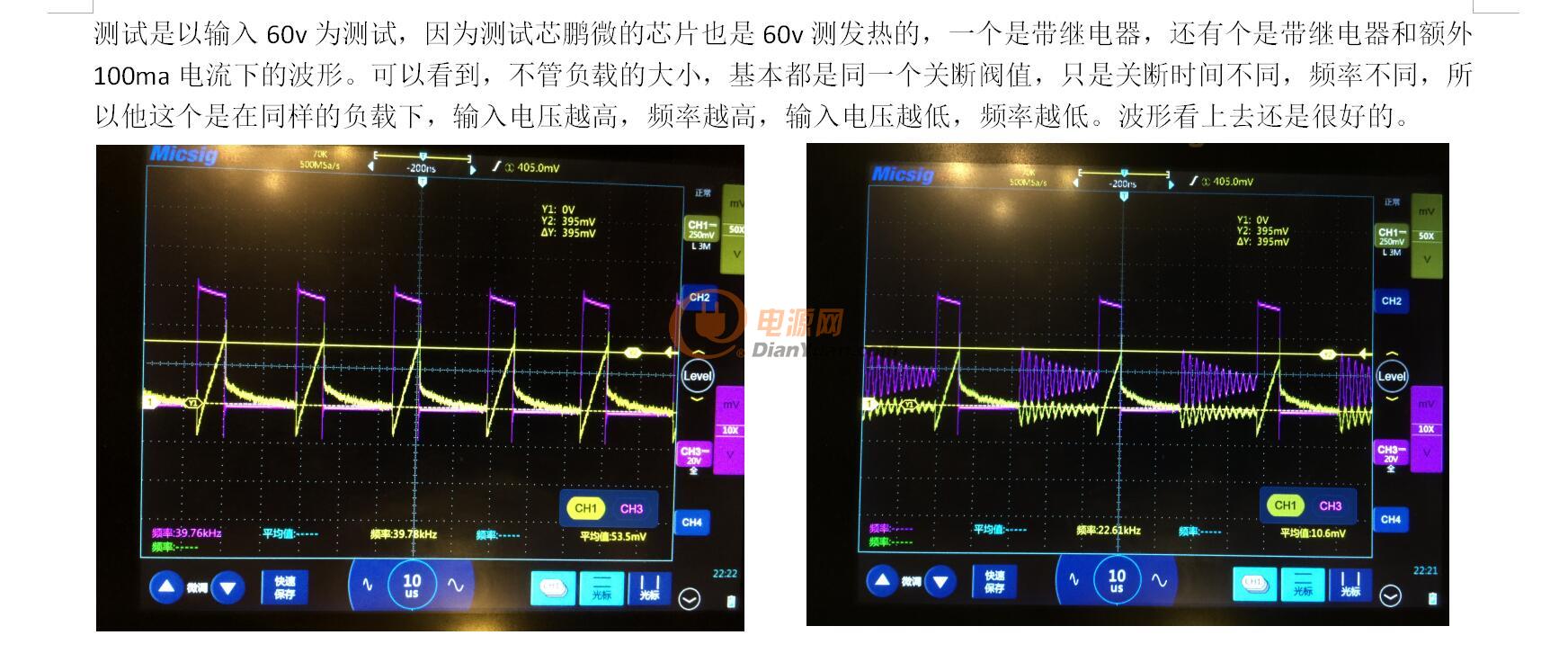

5-09，高壓BUCK，KP3211的重新調試：

源文件:5-09調試過程.haozip01.zip,5-09調試過程.haozip02.zip

---

次級的調光需要做DCDC部分嗎，

幫你朋友做出產品沒有啊，

哇！！進度挺快的

不需要dc-dc部分，直接調節輸出電流大小，看看能不能實現空載電壓調到45v，讓led微微亮

前面這幾天折騰累了，休息一下，今晚就不更新了，明晚在焊接LLC小板把

要寫一次文檔在截圖上傳，有點小麻煩

盡管上圖，不怕流量。

    房東已經下了最后通牒了，，，下個周星期必須得換新家了，所以這幾天晚上，論壇的帖子占時就不更新了，更新帖子差不多要1個小時，寫完以后在上傳，盡量在這周把機子調好了，在慢慢上傳圖片，更新帖子，現在先存手機。

    這2天已經把小板和主板基本焊接完了，小板基本也粗調了一下，明天把散熱片打了就可以上電調試后級，的llc了。

--

這2天身體狀態不太好，機子調的就比較慢了，llc是很那實現前面說的空載調壓的要求了。

--

后面改了成了LLC，調壓效果比較不錯。先上2個圖把，一個帶負載的，一個是空載波形，半橋中點，諧振電感電流和次級二極管波形

--

只是現在諧振電感還沒有設計好，發熱比較嚴重，優化好以后整機效率應該在92的樣子，pfc級是96的樣子，次級lcc效率也差不多是96的樣子，雖然我覺得還沒有一級雙管正激的效率高

東哥搞得很詳細呀

看你PFC芯片的第十腳，怎么直接拉地了，不是過壓檢測嗎?

恩，我選擇不用

后面比較詳細的就搞完在更新了，明天要開始搬家了，看今晚能不能調完，最后就是一個過溫保護的調整，這個位置不對，就要炸雞的

--

昨天失誤操作，把輸出，cc-cv的二極管一個正焊一個反焊，然后過壓保護的光耦沒接地，導致輸出突然卸載的時候，輸出電壓飚到了148v，還是2次，但是，但是，但是！！！沒有炸啊，輸出的100v電解和二極管都好的，哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈
