恒壓調光電源的技術討論

現在市場上出現了很多恒壓調光電源，還有可控硅兼容0/1-10調光的電源，好像很紅火，炒得很熱，有做過這類電源的來說說都是怎么做的？

全部回復(6)

只看樓主

正序查看

倒序查看

XHH9062

2018-03-26 08:05

現在市面上有很多的調光芯片方案的，我之前做的是前級用PWM調光芯片，后級用運放做，現在就不知道了，估計都集成了，一個芯片搞定了

回復

一心一

LV.8

2018-03-26 08:51

@XHH9062

現在市面上有很多的調光芯片方案的，我之前做的是前級用PWM調光芯片，后級用運放做，現在就不知道了，估計都集成了，一個芯片搞定了

可控硅調光的做過，三合一恒流調光的也做過，但恒壓調光沒做過，還有可控硅調光兼容三合一調光也沒做過，不知道都是怎么實現的？

回復

juntion

2018-03-27 15:24

@一心一

可控硅調光的做過，三合一恒流調光的也做過，但恒壓調光沒做過，還有可控硅調光兼容三合一調光也沒做過，不知道都是怎么實現的？

恆壓調光大多需要以PWM方式, 而PWM是從MCU來的

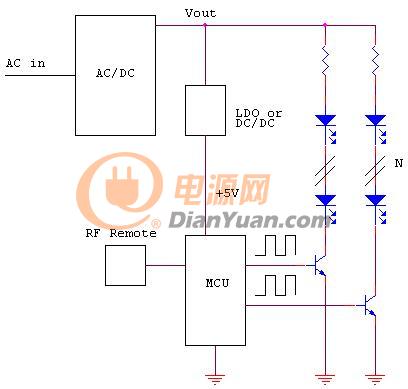

下圖為帶遙控器恆壓調光

單組AC/DC輸出固定電壓, 這電壓可以很高, MCU供電部份若電壓高, 則不能使用LDO, 而是需要類似Vip或LNK那一類非隔離降壓電路, 提供5V給MCU使用, PWM寬度決定LED亮度, 全亮晶體全通, 用電阻限流(或不用電阻, 以PWM寬度控制電流), LED可以是黃光與白光混光.....

回復

一心一

LV.8

2018-03-29 20:40

@juntion

恆壓調光大多需要以PWM方式,而PWM是從MCU來的下圖為帶遙控器恆壓調光[圖片]單組AC/DC輸出固定電壓,這電壓可以很高,MCU供電部份若電壓高,則不能使用LDO,而是需要類似Vip或LNK那一類非隔離降壓電路,提供5V給MCU使用,PWM寬度決定LED亮度,全亮晶體全通,用電阻限流(或不用電阻,以PWM寬度控制電流),LED可以是黃光與白光混光.....

有常規的芯片能做這種電源么
