先頂貼，后欣賞

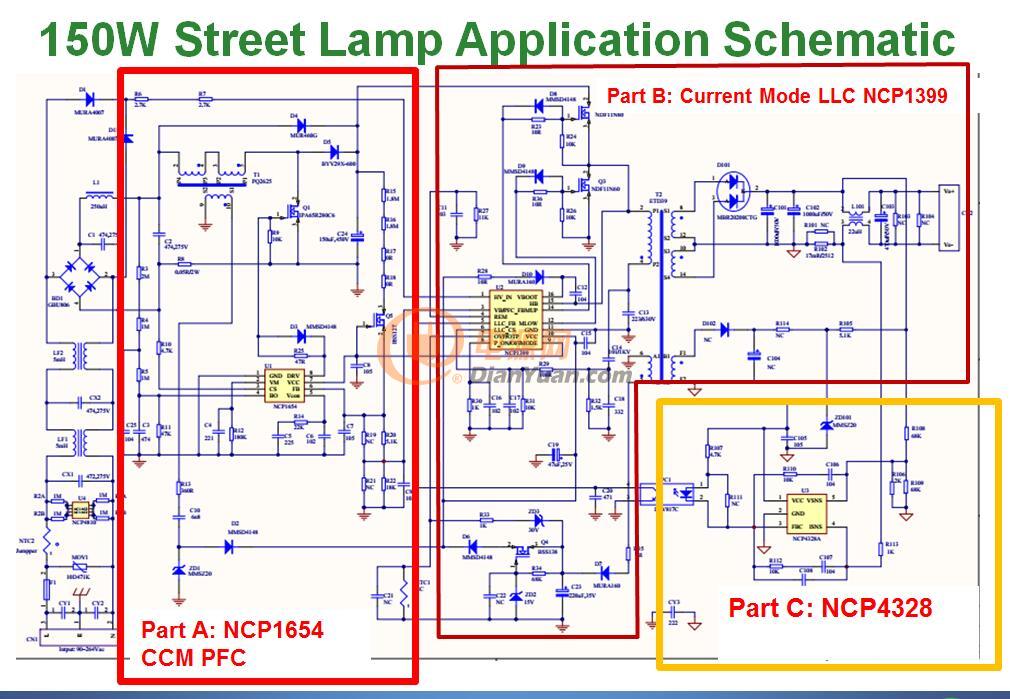

從這個帖子里面借用1張圖來做對比：http://www.laiyangyintong.cn/bbs/1533136.html。

150W設計和15kW設計相關的差異。

1、輸入保險絲改成了熔斷器，

保險絲有分快熔，慢熔等，由I2T、功率、雷擊等需求來考慮保險絲的型號；

熔斷器也是類似，不過熔斷器的規格改為了ar,gr,am,gl,gs,gg等系列的規格，當然也有對應的標準。

2、共模電感、X電容、Y電容

名稱沒變化，對應的規格、電壓范圍、材料會相對小電源的更新為更大容量、更好的材質等等。

3、壓敏電阻

對應不同客戶要求，網側電壓會有大幅度變化，一般14D471之類的就不怎么合適了，需要更新為輸入電抗器、電容與壓敏電阻（TVS管等）的組合來解決雷擊問題，或者的電網電壓變化問題。

4、熱敏電阻

熱敏電阻為了防止浪涌，大電源也有沖擊電流的要求，一般放功率電阻和繼電器組合，功率更大的放功率電阻和接觸器組合。

5、直流系統的防反接和預充電

直流系統可以采用晶閘管與電阻的并聯，處理預充電問題和防反接的保護。

6、輸入整流橋

橋堆還是當年的橋堆，封裝變化了，隨著功率的增加，橋堆需要預計散熱，根據散熱仿真選擇合適的封裝。

7、PFC電感，基本改為三相維也納PFC，要求不高的話，在整流橋堆前用大功率的三相電抗器。

8、直流系統的話一般輸入放入一個空心電感，防浪涌和過電壓。

9、功率變大跟著輸入電壓也會跟著升高，如PFC到800V，這個時候就可能會采用三電平或者多電平的轉換技術了。

10、隔離的情況基本是全橋電路，經典的硬開關全橋、移相全橋、或者全橋LLC等其他LLC電路拓撲。

11、大功率的控制芯片一般都比較經典，多年升級換代，都不用換主控IC，在IC的外圍電路上做文章。

12、IC外圍電路分的比較多、電壓基準、比較電路、滯回電路、電壓電流轉換電路、信號隔離電路等等，這個時候對基礎功夫就比較考驗了，比如運放的應用，三極管的應用，二極管的應用等。

你好，傳導測試20MHz-30MHz超怎么解決？

更新初次級Y電容容值，初級到地Y電容容值，次級到地Y電容容值。

也可以從變壓器的屏蔽層著手。

MOSFET的DS吸收電容，二極管的RC吸收電容也可以做微調。
