【我是工程師第四季】帶鎖相恒功率三相IGBT模塊超級驅動板

   帶鎖相  恒功率  三相四線驅動，高頻模式，工頻模式，多功能磚頭驅動板

先上圖

有空再慢慢更新

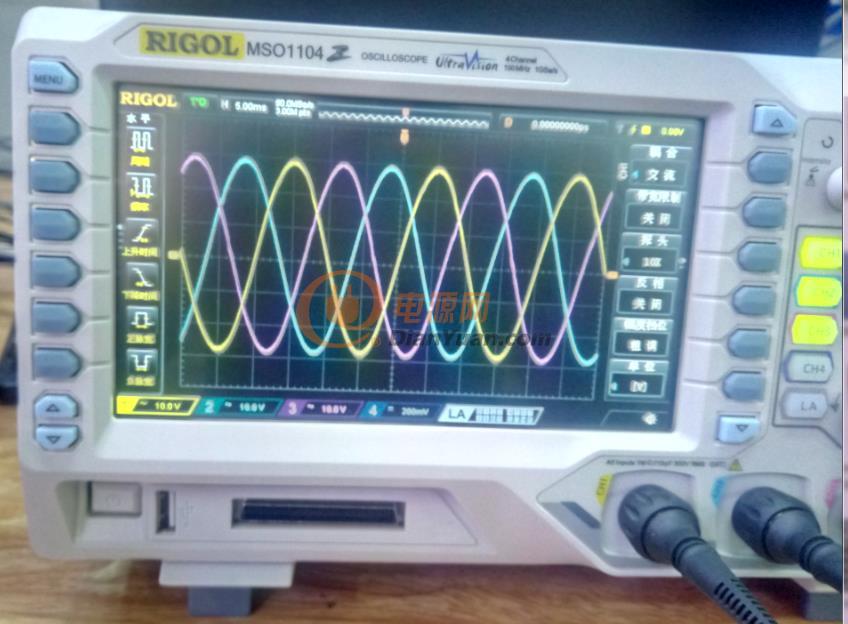

DS1Z_QuickPrint2

手機拍的

2

1

至尊超強版背面

至尊超強版正面

至尊珍藏版2面

至尊珍藏版背面

全部回復(29)
正序查看
倒序查看
javike
LV.12
2
2017-12-11 23:18
沙發，關注！
0
回復
2017-12-12 00:07
@javike
沙發，關注！

霸個位

0
回復
2017-12-12 10:17
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.laiyangyintong.cn/bbs/classic/
0
回復
2017-12-12 10:39
@電源網-fqd
恭喜被添加到社區經典圖庫，并獲得1積分http://www.laiyangyintong.cn/bbs/classic/
三位大俠前來助陣
0
回復
斯太爾
LV.4
6
2017-12-12 13:59
@世紀逆變
三位大俠前來助陣[圖片][圖片][圖片][圖片]
0
回復
2017-12-14 17:50
@斯太爾
[圖片]
0
回復
2017-12-21 10:01

更新原理圖設計：

三相大功率驅動板接線圖.pdf

0
回復
HWXHQDQ
LV.5
9
2017-12-23 22:14
@世紀逆變
更新原理圖設計：三相大功率驅動板接線圖.pdf
請問出3相380V，母線電壓要多小伏？
0
回復
2017-12-24 18:15
@HWXHQDQ
請問出3相380V，母線電壓要多小伏？
母線電壓就是上半橋330V以上下半橋330V以上，總電壓700V左右是最佳的，電壓高就是半橋的一個缺點，不過有的地方就是電壓高恰好也是他的優點，其實就是三個獨立的半橋只不過相位差是120度的，有的逆變器也使用半橋，只需要1個IGBT模塊，大大簡化了轉換電路，但缺點是母線電壓稍高
0
回復
javike
LV.12
11
2017-12-24 21:29
@世紀逆變
母線電壓就是上半橋330V以上下半橋330V以上，總電壓700V左右是最佳的，電壓高就是半橋的一個缺點，不過有的地方就是電壓高恰好也是他的優點，其實就是三個獨立的半橋只不過相位差是120度的，有的逆變器也使用半橋，只需要1個IGBT模塊，大大簡化了轉換電路，但缺點是母線電壓稍高
試試三相不對稱整流負載看看波形，電壓還能穩住不
0
回復
2017-12-25 21:12
@javike
試試三相不對稱整流負載看看波形，電壓還能穩住不
可以的，60M的速度完全可以達到
0
回復
154545169qq
LV.7
13
2017-12-30 21:45
波形不錯 不知道板子幾個錢
0
回復
HWXHQDQ
LV.5
14
2018-01-01 16:38
@世紀逆變
母線電壓就是上半橋330V以上下半橋330V以上，總電壓700V左右是最佳的，電壓高就是半橋的一個缺點，不過有的地方就是電壓高恰好也是他的優點，其實就是三個獨立的半橋只不過相位差是120度的，有的逆變器也使用半橋，只需要1個IGBT模塊，大大簡化了轉換電路，但缺點是母線電壓稍高
是的，我也是這個電壓，但電源要求不高時母線可以600V都可以（電壓低點對管有好處），只是相線尖點，220V的頂部沒那么園！
0
回復
HWXHQDQ
LV.5
15
2018-01-01 16:43
@世紀逆變
可以的，60M的速度完全可以達到
請問用什么芯片出波形？
0
回復
2018-01-01 20:35
@HWXHQDQ
請問用什么芯片出波形？
自主MCU
0
回復
2018-01-01 20:35
@154545169qq
波形不錯不知道板子幾個錢
老兄感興趣？
0
回復
154545169qq
LV.7
18
2018-01-02 01:50
@世紀逆變
老兄感興趣？

板子 大了 控制在100毫米寬度，長度150MM 高度50MM造價幾個錢，工頻0至400HZ

0
回復
2018-01-02 18:57
@154545169qq
板子大了控制在100毫米寬度，長度150MM高度50MM造價幾個錢，工頻0至400HZ
那就得4層板了 搞成這個尺寸內沒有問題，主要是好布線安全間距大，如果是4層板用1個隔離變壓器
0
回復
HWXHQDQ
LV.5
20
2018-01-03 07:34
@世紀逆變
自主MCU[圖片]
厲害，那自己MCU初期投入多小？
0
回復
2018-01-03 10:37
@HWXHQDQ
厲害，那自己MCU初期投入多小？
已經記不清了，11年就開始搞的
0
回復
154545169qq
LV.7
22
2018-01-03 18:52
@世紀逆變
那就得4層板了搞成這個尺寸內沒有問題，主要是好布線安全間距大，如果是4層板用1個隔離變壓器
以2.2KW 為例單管的造價多少
0
回復
HWXHQDQ
LV.5
23
2018-01-03 19:56
@世紀逆變
已經記不清了，11年就開始搞的
（帶鎖相恒功率三相IGBT模塊超級驅動板）是否就是可以并網？
0
回復
2018-01-04 20:10
@154545169qq
以2.2KW為例單管的造價多少
一項2.2KW還是一共2.2KW 6顆 40N120每項也能搞2KW
0
回復
2018-01-04 20:10
@HWXHQDQ
（帶鎖相恒功率三相IGBT模塊超級驅動板）是否就是可以并網？
并網沒有測試，鎖相是OK的，
0
回復
154545169qq
LV.7
26
2018-01-05 19:33
@世紀逆變
一項2.2KW還是一共2.2KW6顆40N120每項也能搞2KW
我看到大廠的15A的都達到2.2KW瓦了，你說這個造價多少給留個站內信
0
回復
2018-01-07 11:10
@154545169qq
我看到大廠的15A的都達到2.2KW瓦了，你說這個造價多少給留個站內信
帶感性負載必須有余量，大多數逆變器都是虛標，你說的是一臺2.2KW的逆變器造價嗎？
0
回復
154545169qq
LV.7
28
2018-01-07 19:39
@世紀逆變
帶感性負載必須有余量，大多數逆變器都是虛標，你說的是一臺2.2KW的逆變器造價嗎？
對
0
回復
HWXHQDQ
LV.5
29
2018-01-14 20:13
@世紀逆變
并網沒有測試，鎖相是OK的，
期待版主并網！
0
回復
2018-06-07 13:10

繼續上圖
