請問在HIN和LIN輸入的信號有什么要求嗎?
我輸入的是最高12V,最低0V的方波(Vss接到前端的電源地了,輸入的信號也是以前端電源地為基礎的),可是后面卻沒有信號輸出?這是怎么回事?

U16要靠近引腳,你看看提供的電壓是否足夠,4148提供電流能力似乎小了點

現在lo沒有信號,ho一直是高電平,這是怎么回事?

現在lo沒有信號,ho是高電平,這是怎么回事?

頂上去,

這顆芯片的應用電路就是這樣的,沒有看出什么問題.你MOS管部分電路都沒有完全貼出來,不知道會不會有影響,還有你的輸入到HIN和LIN的信號是不是正常.如果這些都沒有問題,那就是IC壞了.

現在能夠驅動了,以前用tl494直接驅動不成功,后來我在ir2110之前加了一個cd4069這回能驅動了,但是,現在總是燒ir2110,我測試的時候,沒有接場效應管,ir2110的輸出開路測試的,但是總是莫名其妙的燒芯片,這是怎么回事?ir2110有保護電路嗎?

通常情況下,只要供電是按DATASHEET的參數設置的,芯片輸出開路是不會燒的,唯一一種可能就是芯片的邏輯地和低位管返回端與電源地之間設置不合適.

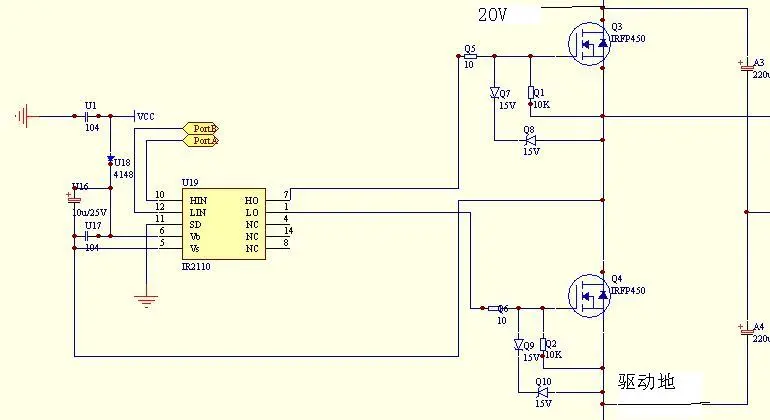

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2227181215744194.jpg');}" onmousewheel="return imgzoom(this);">

Vdd,Vss用的是16V,接到是前面和tl494同一個電源,com和Vcc接的是另外一個電源,com接在圖中的驅動地了,Vcc接在圖中的20V了,但實際測試時,我將20V改為18V了,可還是總燒ir2110,請問有什么保護電路嗎?或者,輸入輸出是否需要加限流電阻?

基本上可以斷定你的問題是出在芯片COM端的接法上,問題的關鍵是地引起的,但你的圖紙上卻不肯把地顯示出來,有點不太理解.

不是小弟不肯,是小弟太菜,protel不太會使,我已經在上面說明白了,com接在圖中的驅動地了,請詳細看圖下的說明

把COM端改到與VSS端接到一起試一下.

好的,我試一下

我在hin和lin端用1k電阻接地了,并串聯一個100歐的電阻,將Vss和com用2歐電阻串聯,現在測試的時候不燒了,難道是Vss和com沒接在一起的緣故?不過感覺Vss和com可以不接在一起啊

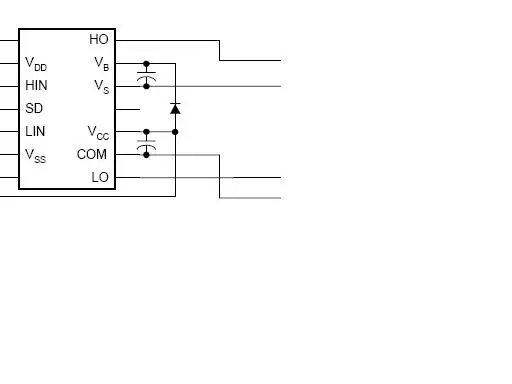

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2227181215844371.jpg');}" onmousewheel="return imgzoom(this);">
這個圖里的兩個電容應該選什么樣的?是電解的,還是瓷片的?小弟比較菜,麻煩把型號也告訴我,呵呵,

VSS和COM端是可以不接在一起,但要看你電路具體怎么處理,還與PCB走線的關系很大.在它們之間串一個2歐就不燒了,說明問題就在這里.你最好直接把這兩點連起來.

這個圖里的兩個電容應該選什么樣的?是電解的,還是瓷片的?小弟比較菜,麻煩把型號也告訴我,呵呵,

也幫你頂個
上面的那個用CBB電容1u的
下面的用聚酯電容
這是我用的.

多謝,那個聚酯電容用多大的?

0.1u

上面那個是電解電容,可用10uF/50V,下面那個瓷片用104/50V即可,當然也可以根據具體情況進行調節.
