一上午的時間，包括焊接、測試，測試結果達到要求。美中不足的是在測試中，忘記調示波器探頭，導致前面電壓顯示的是10×探頭的測試結果，為此還糾結一小會，尷尬尷尬，廢話不多說，附上焊接跟測試結果。

首先是對TL494鋸齒波的測試，附圖如下：

Vpp應該是3V呀，示波器開了10×探頭，振蕩頻率與計算頻率23.4kHz有偏差，考慮內部誤差，電阻電容精度會有影響，這個振蕩頻率在可接受范圍之內。

輸出的PWM信號測試：

嘿嘿， 同樣是10×探頭，輸出電壓11.2V，供電電壓12V。TL494工作正常。

附上焊接圖片：

然后是開關管跟電感測試，

嘿，同樣是10×探頭，開關管集電極電壓很大很大，我只能這么形容了，測不出來的尷尬呀。在開關管關斷期間，由于沒有放電回路，電感電流通過電感分布電阻進行耗能，所以導致集電極電壓很大。輸出電壓的話，開的是10×探頭，所以看波形起伏不明顯，考慮到量程，此時電感電流工作在連續導電模式。

附圖紀念我的LED燈，現在還能正常工作，之后的測試中不留神燒了。幸好有多余的LED，感謝感謝。

然后是焊接續流二極管，電容等，繼續測試中…

這個集電極電壓還是10×探頭，最后一個！！相比較之前沒有接二極管來看，電壓有了回路就是不一樣呀。輸出的電壓是正常的電壓11.4V。供電12V。

以上倆圖為頻率補償前后的對比，頻率補償可以提供由于相位延遲等造成額波形，可以看出，頻率補償的作用還是很重要滴。畢竟第一幅圖還是stop后截的圖。

再焊上幾個原件，除了電流保護部分就都完了。輸出電壓5.2V，第一個圖為PWM控制信號。

嘿嘿，接下來是過流保護呀，本來想拍個視頻的，有點懶，所以上圖吧，

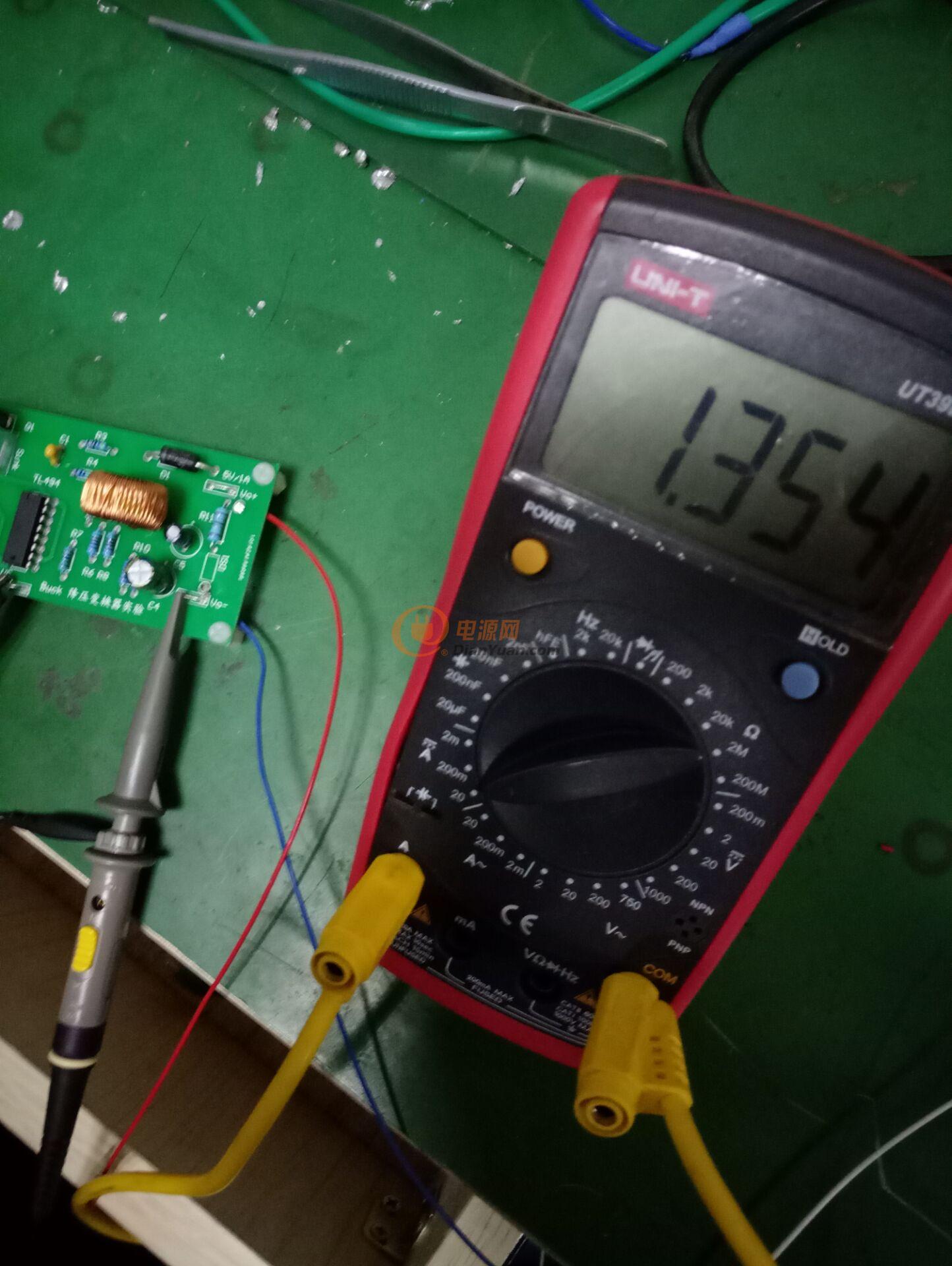

電流在1.35A左右，LED熄滅，電路進入保護狀態，此時參考電壓如圖，0.146V。嘿嘿，測試完成。

在測試過程中也有很多的問題，不過收獲還是蠻大的。再次感謝電源網提供的產品試用的機會。
