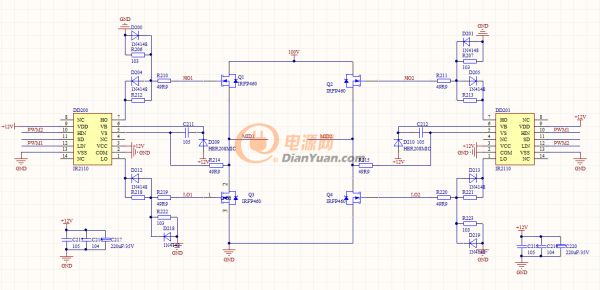

求大神解救，用IR2110芯片驅動全橋電路，高端開關管發燙的很厲害。是什么情況？

向各位大神求助：用IR2110芯片驅動全橋逆變電路，VDD和VCC輸入12V。給全橋電路的輸入電壓也為12V-100V。兩路PWM波反相，頻率為450KHZ，占空比25%。驅動過程中高端的開關管Q1和Q2發燙很厲害，實驗根本做不下去，而且給全橋的電壓的電流會逐漸增大，輸出的波形為失真的正弦波，頻率為450KHZ。我是新手，請大神幫個忙，這是什么原因造成的？如何修改？

求大神解救

20171120185424

全部回復(11)
正序查看
倒序查看
2017-11-21 09:45
這個電路錯誤,上管驅動不足,然后又發現樓主是個電阻狂人.
0
回復
2017-11-21 11:08
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.laiyangyintong.cn/bbs/classic/
0
回復
2017-11-21 11:26
輸出波形失真的話，可能頻率選高了。
0
回復
2017-11-21 15:52
VDD是邏輯位準, 電壓給5V, VCC是驅動器端才給12V, 改一下.....
0
回復
dudly
LV.1
6
2017-11-21 21:14
@qwert123456
這個電路錯誤,上管驅動不足,然后又發現樓主是個電阻狂人.
電路錯誤？參考了很多全橋都是這樣的呀，上管驅動不足應該如何改進呢？電阻狂人不敢，電阻多了只是為了方便修改
0
回復
dudly
LV.1
7
2017-11-21 21:15
@ymyangyong
輸出波形失真的話，可能頻率選高了。
主要是高端的mos管發燙厲害得很，開機后電流逐漸增大到飽和
0
回復
dudly
LV.1
8
2017-11-21 21:19
@juntion
VDD是邏輯位準,電壓給5V,VCC是驅動器端才給12V,改一下.....
前端的PWM已經通過隔離芯片轉成12V的信號了，邏輯VDD也應該設置到12V吧
0
回復
2017-11-22 08:25
@dudly
電路錯誤？參考了很多全橋都是這樣的呀，上管驅動不足應該如何改進呢？電阻狂人不敢，電阻多了只是為了方便修改[圖片]
R206 207 210 211 214 215 219 220 D200 201全部去掉,C211 212增大到10UF,在上管GS并10K電阻.
0
回復
appleY
LV.5
10
2017-11-23 21:00
那個自舉電容C211 ，C212是多大？怎么選擇的？
0
回復
368373515
LV.4
11
2017-11-24 19:17
在兩個橋中間加一個電容和電感串聯，電容在uF級。電感在mH級。試試！如果后面帶有變壓器，就在變壓器上開氣隙讓繞組電感量在mH左右。從這個毛病中走過來的........
0
回復
dy-KCxZUaZP
LV.1
12
2022-11-26 10:38
@368373515
在兩個橋中間加一個電容和電感串聯，電容在uF級。電感在mH級。試試！如果后面帶有變壓器，就在變壓器上開氣隙讓繞組電感量在mH左右。從這個毛病中走過來的........

我也遇到這個問題了
