UC3843的6腳輸出問題

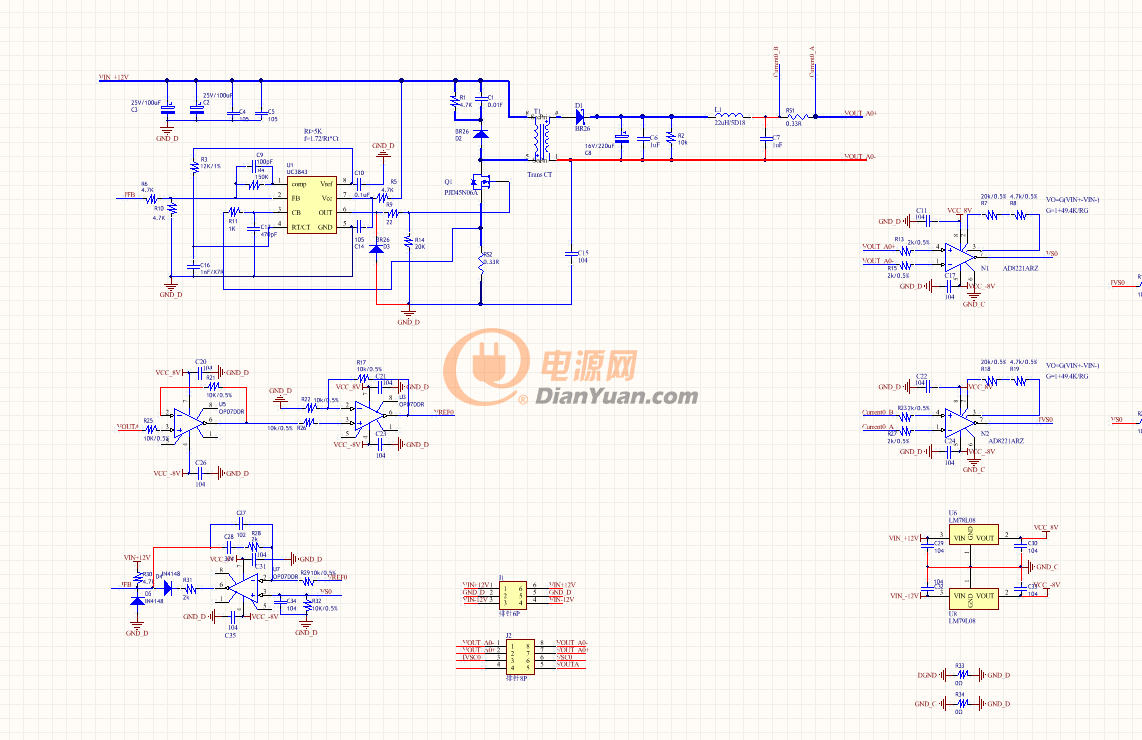

最近在搞的一個可調輸出電源，電路如下，在調試時發現我設置的開關頻率為80KHz 但是UC3843的6腳輸出的波形只有幾KHz而且斷斷續續的不知道是變壓器的問題還是我的反饋回路的問題求解？

正確波形：

實際調試中出現的波形：

全部回復(13)

只看樓主

正序查看

倒序查看

chebd

LV.6

2017-11-17 09:21

沙發

回復

電源網-fqd

2017-11-17 10:32

恭喜被添加到社區經典圖庫，并獲得1積分
http://www.laiyangyintong.cn/bbs/classic/

回復

tanb006

2017-11-17 13:41

圖紙?zhí)：床磺宄?

看波形應該是在打嗝狀態。

如果反饋沒問題的話，就是沒有上負載。

占空比是根據負載的輕重來變化的。

回復

小瞿100

LV.1

2017-11-17 15:31

@tanb006

圖紙?zhí)：床磺宄？床ㄐ螒?yīng)該是在打嗝狀態。如果反饋沒問題的話，就是沒有上負載。占空比是根據負載的輕重來變化的。

帶的是49R的負載

回復

小瞿100

LV.1

2017-11-17 15:34

@小瞿100

帶的是49R的負載

打嗝的原因是什么？小弟第一次接觸這個求教

回復

ymyangyong

2017-11-17 17:37

@小瞿100

帶的是49R的負載

可能Vcc供電電流不夠，減小R5試試。

回復

電源技術磚家

LV.6

2017-11-17 17:42

@ymyangyong

可能Vcc供電電流不夠，減小R5試試。

又想馬兒跑，又想馬兒不吃草~~

回復

chao_yuedz2009

LV.2

2017-11-17 18:06

敢問，你的振蕩頻率是多少？

回復

chao_yuedz2009

LV.2

2017-11-17 18:14

@chao_yuedz2009

敢問，你的振蕩頻率是多少？

熱端供電是怎么供的？

回復

小瞿100

LV.1

2017-11-18 09:27

@chao_yuedz2009

敢問，你的振蕩頻率是多少？

設置的是82KHz

回復

小瞿100

LV.1

2017-11-18 09:29

@ymyangyong

可能Vcc供電電流不夠，減小R5試試。

調試的時候這個R5實際用的是4.7R的

回復

tanb006

2017-11-18 09:44

@小瞿100

打嗝的原因是什么？小弟第一次接觸這個求教

7腳外接22--47uf電解電容。

供電不夠也會造成打嗝。

負載太輕就是工作在打嗝狀態。

回復

ymyangyong

2017-11-18 16:10

@小瞿100

調試的時候這個R5實際用的是4.7R的

那就檢查反饋電路吧

回復
