方案：大功率高壓線性方案

品牌：長運通（CYT)

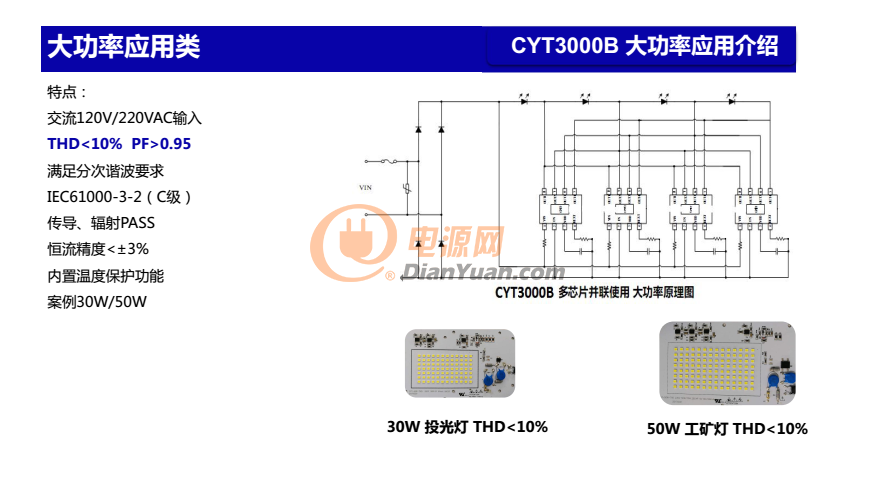

概述：CYT3000B是高功率因數線性恒流高壓LED驅動芯片， 應用于LED照明領域。 該芯片通過獨特的恒流控制專利技術， 實現恒流精度小于±5%， 輸出電流可由外接電阻R1調節，芯片具有高功率因數和低諧波失真。CYT3000B具有輸出電流隨溫度自動調節的功能。 當溫度過高系統將降低輸出電流，以達到降低溫度的效果， 溫度保護點可以通過引腳RTH端的外置電阻進行設置。CYT3000B具有輸入功率自動調節的功能， 當輸入電壓過高時， 將降低輸出電流，電流降低的幅度通過外置電阻RD設置， 以此保證輸入功率不隨輸入電壓變化。系統結構簡單， 具有各種保護功能， 無需變壓器和高壓電解電容， 該高壓 LED 驅動芯片只需極少的外圍元器件,并且可以實現全部SMT 加工， 可實現全自動化作業。

特點

? 無需變壓器和電解電容

? 集成高壓啟動供電

? 輸出電流可調， 最大達80mA

? 片間電流偏差＜±5%

? 效率： ＞90%

? 功率因數＞0.95

? THD: ＜20%

? 具有溫度自動調節功能

? 具有功率自動調節功能

? 芯片應用系統無EMI問題

? 封裝形式ESOP8

應用領域；? T5/T8系列LED日光燈管? LED球泡燈? LED筒燈? LED吸頂燈
