使用TOP221做了個簡單電源,碰到奇怪現象,請專家幫忙分析一下,謝謝!

我自己用TOP221手工焊接了一個簡單的電源,電路如圖

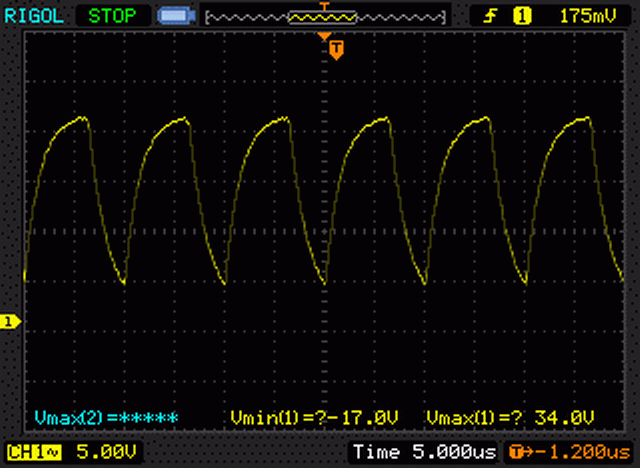

,用示波器在TestPoint上測試波形如圖,

,波形顯示TOP221的MOS管開啟時,無法將電壓拉到0V,而是約80V,這么高的電壓,電路顯然工作不正常,通過LED可以看到電路在工作一小會兒后就會restart.我仔細檢查過焊接,沒有發現焊接問題,請各位專家給點意見和思路,謝謝了!!

全部回復(4)

只看樓主

正序查看

倒序查看

c7140

LV.1

2008-06-28 00:12

補充一下,變壓器是別人幫我設計的,反饋繞組就是我的主要帶負載的繞組,而且不需要隔離,就采用了直接反饋的方式.DC310V是通過一個整流橋直接整流過來,整個電路沒有其他額外的器件了.設計時,是按照15W的功率設計的,按理講變壓器的功率應該是夠了.
現在負載只有30ohm,如果是20ohm根本就工作不起來,不停的重起.測量了一下,才感覺跟這個DS間的波形不太正常有關系,可是小弟懂得太少,解釋不了這個現象,請各位大佬給分析分析,支支招兒,謝謝了!!

回復

zucc508

LV.5

2008-06-28 17:48

@c7140

補充一下,變壓器是別人幫我設計的,反饋繞組就是我的主要帶負載的繞組,而且不需要隔離,就采用了直接反饋的方式.DC310V是通過一個整流橋直接整流過來,整個電路沒有其他額外的器件了.設計時,是按照15W的功率設計的,按理講變壓器的功率應該是夠了.現在負載只有30ohm,如果是20ohm根本就工作不起來,不停的重起.測量了一下,才感覺跟這個DS間的波形不太正常有關系,可是小弟懂得太少,解釋不了這個現象,請各位大佬給分析分析,支支招兒,謝謝了!!

c21是不是要串個6歐的電阻

回復

c7140

LV.1

2008-06-29 00:00

@zucc508

c21是不是要串個6歐的電阻

我看有些電路上有,有些沒有,手頭上正好沒有,就省了.這個電阻影響有這么大嗎?明天想辦法試試.不過就是有影響也不應該會是MOS管導通時電壓低不下來啊?

回復

zhenxiang

LV.10

2008-07-05 09:50

@c7140

應該是變壓器問題

回復
