6562PFC 求助

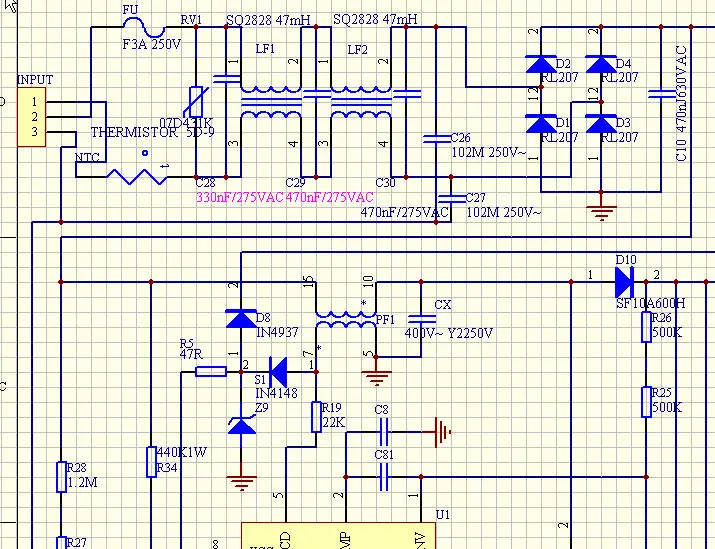

小弟用L6562 作一150W PFC ,電路如圖,外加了14V直流供電,也只有0.6左右,變壓器是0.6mH 78:6,請高手看下
原理圖先前有個錯誤,改正下,謝謝
原理圖先前有個錯誤,改正下,謝謝
全部回復(6)
正序查看
倒序查看
@yiqke
功率因數0.2左右,整流300V.300V是輸入還是輸出電壓功率因數0.2左右是不可能的啊就是不用PFC也有0.5左右你的整流橋堆可能有問題,只有半個波進來測試一下輸入電壓波型就知道了
昨天重新把PFC PCB板,重新調整了一下,測試的結果是電解電容是310V,功率因數顯示0.58左右,負載150W無極燈(250KHZ),如果這個PFC帶20W的鎮流器,功率因數0.95,輸出408V.
