回復的比較清楚.

就cdjcdj詳細的講解在下做以下小小補充:
一:系列產品簡述
MKP為臺系或韓系電容廠常用命名方式,國內對應名稱為CBB62,又稱安規X電容,其安規等級有X1 X2 X3 ,其中X2為最常規系列(有多國的安規認證);
CBB22對應臺系或韓系的規格為MPP電容,其為普通式薄膜電容,(一般無安規認證);
二:用途
MKP電容主要用于EMI進線濾波,CBB電容主要用于振蕩,耦合,阻容降壓等電路;
三:電性差異:
  MKP電容的標稱額定電壓為250/275VAC(x2),但其直流耐壓要達到2000VDC2S;
而CBB22電容耐壓標準僅為1.6倍額定電壓;
其它靜態電性參數都一樣;

四:共同點
   兩種電容均使以聚丙烯作為介質,但極板使用正如cdjcdj前輩所述有鋁和鋅鋁復合兩種,但兩種各有利弊,尤其CBB22電容使用的環境比較多變,故選型的時候要於電容廠商多溝通,告之其工作電壓電流頻率等參數,盲目選擇極易出問題;

以上愚見,有不同意見敬請指正,共同學習提高

謝謝,請注解一下公式好嗎?

公式P=

做電容,工藝和電容內部結構的關系非常重要

樓主講的好,用途跟差異都很清楚.

1)MKP電容與CBB22電容之用途:
MKP電容主要用于EMI進線濾波,CBB電容主要用于振蕩,耦合,阻容降壓等電路; CBB22成本比MKP低,在電性能上在滿足實際直流耐壓的條件下可以代替MKP.


2)MKP電容與CBB22電容之差異:主要差別在于外包封方式.安規電容的盒式結構阻燃性能和密封性相對要好些,但現在的CBB22基本都采用含浸型,其密封性的問題就解決了. MKP電容的標稱額定電壓為250/275VAC(x2),但其直流耐壓要達到2000VDC2S; 而CBB22電容耐壓標準僅為1.6倍額定電壓;等等

還有個問題就是頻率問題．電磁爐MKP電容標有頻率(50KHZ),發現在電磁感應半點橋電路中好多使用此電容．而且價格比用CBB22貴多了,但選用CBB22的電容量都比用MKP電容O．47UF大的多．現在還是不明白他們之間的功率怎么確定?
如有用上下兩只MKP0．47(50KHZ)做3OOOW功率輸出的,還有用上下各兩只CBB22(每只3．3UF)做3000W的

這兩種使用方法那種合理呢?

功率輸出關鍵是看你在電容器上的交流電壓(主要是交流成分)的高低與直流電壓的高低和頻率的高低來決定,電容器上工作功率高低與負載功率高低的概念不能混淆,不能單給一個功率一概而論.對于頻率的問題,很多標志都是50~60Hz,但同樣能用在20~60KHz有些線路更高,差別在于不同頻率條件下所承受交流電壓的高低,主要取決于電容器上所承擔的功率不要超過標準值.
如果工作電容器(MKP61與CBB22)上功率有3000W呵呵,其電容自身發熱非常大,鐵打的電容(MKP61與CBB22)都會壞.

對了,對CBB22電容與MKP61電容電容選用和區分上要注意電容器的絕熱性能,MKP61和CBB22電容使用聚丙膜介質,其損耗較小,自身發熱量小,在實際使用線路中溫升最好不要超過6℃(高過環境溫度),我實際測試過很多線路板上的溫升很多都在4℃之內.如果溫升高于此條件,表明電容器自身工作功率偏大,這兩種電容都比較容易失效.
MKP61電容因為使用阻燃外殼和灌封料,其絕熱性能和散熱性能優于CBB22,如果該電容位置靠近功率三極管或其他發熱元件,則使用MKP61更安全,如果離發熱源比較遠,則使用CBB22更經濟.
我們通過試驗發現,電容器靠近功率三極管(其三極管發熱后散熱片上溫度超過115℃),采用CBB22電容容易失效,而使用MKP61則比較安全.當我們將電容器與功率三極管(發熱源)距離增大后,其CBB22與MKP61電容無明顯差別

講的好,謝謝．上面那個功率計算公式還請你解釋一下．舉個例子．或發短信中

安規電容與CBB22電容主要差別在于外包封方式.安規電容的盒式結構阻燃性能和密封性相對要好些,但現在的CBB22基本都采用含浸型,其密封性的問題就解決了.

內在電性能結構CBB22系列有些廠家采用鋁膜生產,有些采用鋅鋁膜生產.采用鋅鋁膜生產與安規電容電性能差不多.特點是承受直流耐壓能力強.鋁膜結構產品特點是損耗比鋅鋁膜小,承受高頻交流耐壓能力強,但直流耐壓能力比不上鋅鋁膜.

用法上的差別CBB22成本比MKP低,在很多地方(幾乎是所有地方),在電性能上在滿足實際直流耐壓的條件下可以代替MKP.


半橋電路上下兩個0.47UF能輸出多大功率?
在直流狀態下可以近似認為功率為0.
其交流功率
很簡單可以計算P=U*U/XC=U*U/(1/2πfC)
     U為交流電壓的有效值,XC為容抗   f為交流電壓U對應的頻率,C就是容量.

至于各種不同容量電容的所能承受的功率參照下圖的交流電壓與頻率按上述公式計算.
哎呀圖形,我暫時上傳不了,電腦出了點故障.改天傳吧,今天喝酒了,說的酒話,說錯了多批評,對了就讓其他專家多補充

公式解釋:
P=U*U/XC=U*U/(1/2πfC)=U*U*2*π*f*C
U為交流電壓有效值單位為 伏
XC為容抗,單位歐姆
2πfC中π值為3.14;f為交流電壓的頻率其單位是赫茲;C為電容量,單位是法拉(計算時候注意單位換算).
舉例計算:
1、VDE認證中要求MKP61-275VAC-105(1μF)電容承受交流耐壓為1500V(50HZ)其功率計算:P=1500×1500×2×3.14×50×1×0.000001=706.5瓦.
2、在一項試驗中CBB22-400V-104在40KHZ,60VAC條件下計算其功率:
=60×60×2×3.14×40×1000×0.1×0.000001=90瓦

難得的交流與學習機會．感謝．
我按你的公式套用:
如220V交流電整流濾波后,半橋電路中的上下橋臂電容設計如下:
CBB22/335/630V電容,使用最低頻率20KHZ,則:630*630*2*3．14*20*1000*3．3*0．000001＝166077．57672
如按半橋電壓150V．計算:150*150*3．14*2*20*1000*3．3*0．000001＝9352．
如用:MKP0．47/800V(標承50KHZ)使用最低頻率20KHZ,半橋電壓150V．
則:800*800*2*3．14*20*1000*0．47*0．000001＝37780．48
150*150*3．14*2*20*1000*0．47*0．000001＝1328．
顯然后面的功率比前面的小．如用在3000W電源也應該足夠了,照這樣算電容用很小不就行了,感覺好象那個地方不對勁?

100%的肯定錯了,算法上沒有錯誤,是數據采集和測試上的錯誤,主要是沒有將交流和直流區分開來,整流濾波后的電壓主要成分為直流電壓,當然在這個直流電壓上疊加的有部分交流成分.你上面所出現的問題是把直流成分也當交流成分去計算,結果會嚇死人.前面我也講過,計算功率的時候要把直流和交流成分區分開來,對CBB22和MKP61損耗小的電容來說對直流成分產生的功率可以忽略.
  如果有什么疑問可以給我發郵件welcomchen@yahoo.com.cn.我可以通過我做各種交直流和不同頻率試驗的數據具體分析和計算一下,這樣就很明了了

電磁爐里面常見的諧振電容,也就是mkp電容,例如BM品牌電容:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2697041214242700.jpg');}" onmousewheel="return imgzoom(this);">

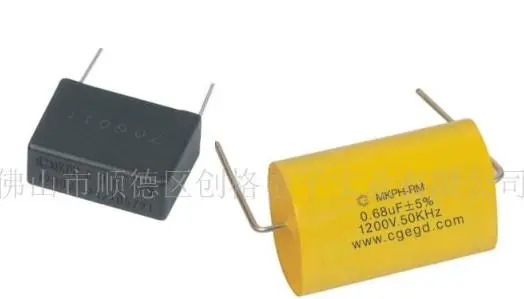

還有一種經常使用的電容,就是MKPH電容.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2697041214242458.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2697041214242530.jpg');}" onmousewheel="return imgzoom(this);">
上面這些電容叫法很多,穿心電容,軸向電容,IGBT保護電容,吸收電容.

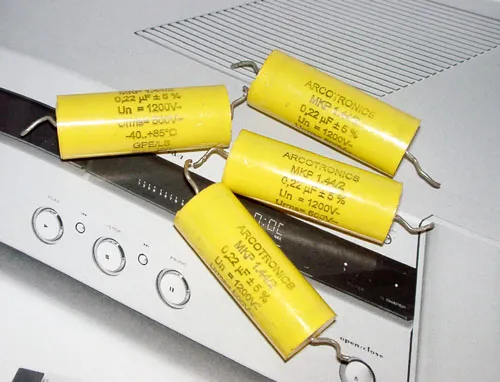

有些MKPH電容標識比較清楚,耐壓,頻率,誤差,溫度等都清晰可見.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2697041214242541.jpg');}" onmousewheel="return imgzoom(this);">

以上基本都是無感的,高頻特性好,具有自愈性能,能夠承受大電流的.

感覺這些電容特性之間的差別很小,實際用途還需要根據耐壓和頻率、過電流仔細挑選.有用到這些電容的朋友可以講講使用經驗,謝謝!

此帖已被刪除

精彩

理論上說，電容器件本身僅是存放電荷器件，是無損元件。應用于交流回路中，會吸收紋波電流成份。我們在選擇電容的時候還應當關注其耐紋波電流的能力。
