一個用TL431穩壓的3.7V電源,測試時發現剛開始工作時穩壓很精確,但是隨著模塊溫度的上升,大概也就三四十多度,不超過50度,電壓就開始慢慢的降下來了,溫度越高降的越多,最后在四十多度的情況下都降到了3.65V以下了,負載無變化.
因為BOSS要求電壓精確到0.5%,所以不滿足了,電路中TL431的分壓線路上用了3362電位器,0805電阻和0805的電容.
現在不確定是哪部分元件受干擾比較明顯,該如何做到熱穩定呢?
還請做過此類電源的一定指導一下小弟,拜托了,謝謝!
請教關于TL431穩壓的電源受熱后電壓不穩
全部回復(6)
正序查看
倒序查看
@njupt
可能現在的TL431也是參差不齊,有的只賣到0.18一個不知質量如何,沒買過
今天換了正品TI的TL431發現穩壓效果也不太好呢,只是受熱影響不大了,但是輸入變化和負載變化的情況下,穩壓效果都會變化.
空載情況下輸入3.8~5V時,輸出都會變化,而431的R腳電壓也不穩,帶不同負載時的輸出也會根據負載大小而變化,完全無法達到431穩壓的效果.

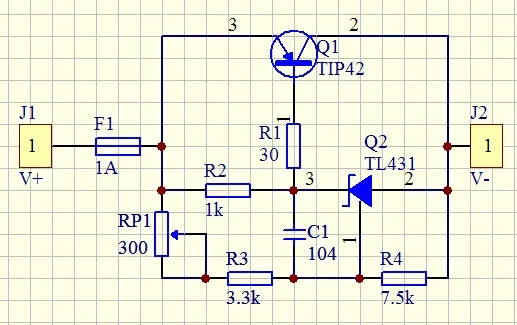

電路圖是否正確呢?哪里有問題呢?
再次感謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/464781209960638.jpg');}" onmousewheel="return imgzoom(this);">
空載情況下輸入3.8~5V時,輸出都會變化,而431的R腳電壓也不穩,帶不同負載時的輸出也會根據負載大小而變化,完全無法達到431穩壓的效果.
電路圖是否正確呢?哪里有問題呢?
再次感謝!
