求一高手指點,高手來
我想做一個功率在20W左右 輸入220v 輸出12V 的一個開關電源,請高手能具體指點下,剛開始學這方面東西下望大家多給點幫助 謝謝..
全部回復(4)
正序查看
倒序查看

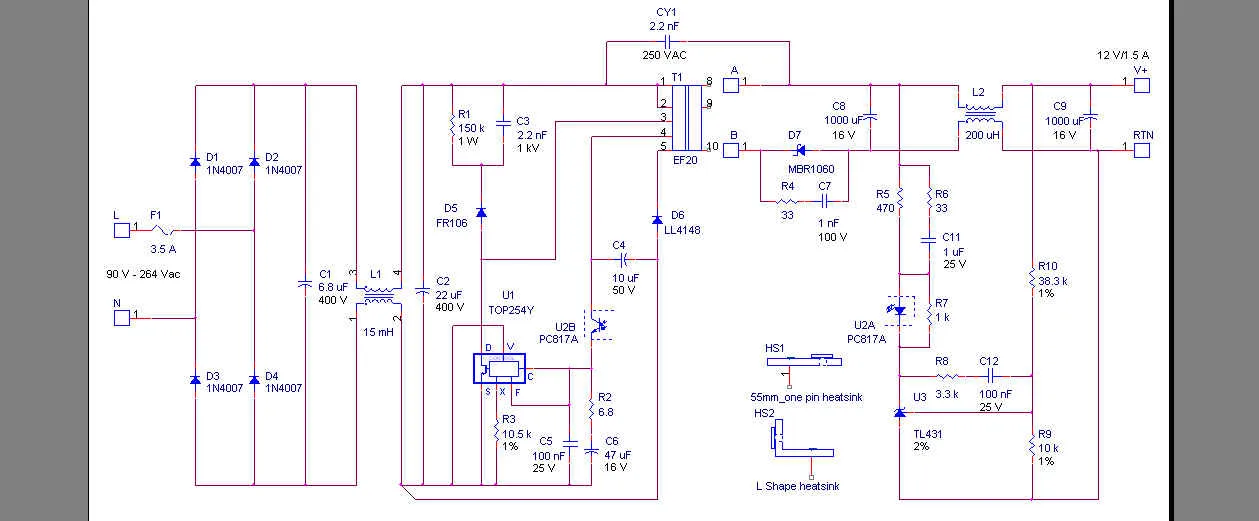

寬電壓輸入的原理圖給您做參考.如果只做高壓輸入的,則總體成本可以再便宜.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/949421209885160.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/949421209885160.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@powerint_top
寬電壓輸入的原理圖給您做參考.如果只做高壓輸入的,則總體成本可以再便宜.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/949421209885160.jpg');}"onmousewheel="returnimgzoom(this);">
需要注意的是,我這個是適配器的設計.即密封在塑膠外殼內的.如果你的是敞開式應用,散熱良好的話,可以用更便宜的IC.因你只是高壓輸入,因而輸入電容可以再小些.具體最終方案,請跟我們代理商聯系.
