顯然是光耦隔離,變壓器由于存在漏感,導致小占空比時驅動上升、下降沿不陡峭!

我要同時驅動多路IGBT,選用光耦隔離是否要給每個光耦單獨供電呢?是否電路會很復雜?比如8路IGBT

看你有幾個獨立的驅動信號嘍!再補充一點,必須用10MHz的高速光耦,6N136、137、139 TLP113、HCPL2613、0630、0631  等
因為你的占空比太小了

全都是不共地的,那就是說要給每一路光耦單獨供電對吧?

對IGBT的驅動最好采用驅動模塊.

3uS算什么窄,只是相對你的占空比而言.
選光耦不如IC,建議小功率單管用變壓器,當然簡單加個柵極電阻恐怕不理想,嘿嘿

3us還不算窄?這是IGBT哦,導通時間和關斷時間加起來都有將近1us了吧

難道用IGBT的電源輸出就不能從0起調???想想吧
這里的有些問題真的沒一點意思

可以用變壓器隔離,最好是磁導率高的環形磁材

搭車問一個驅動波形的問題,請大家幫幫忙,謝謝!

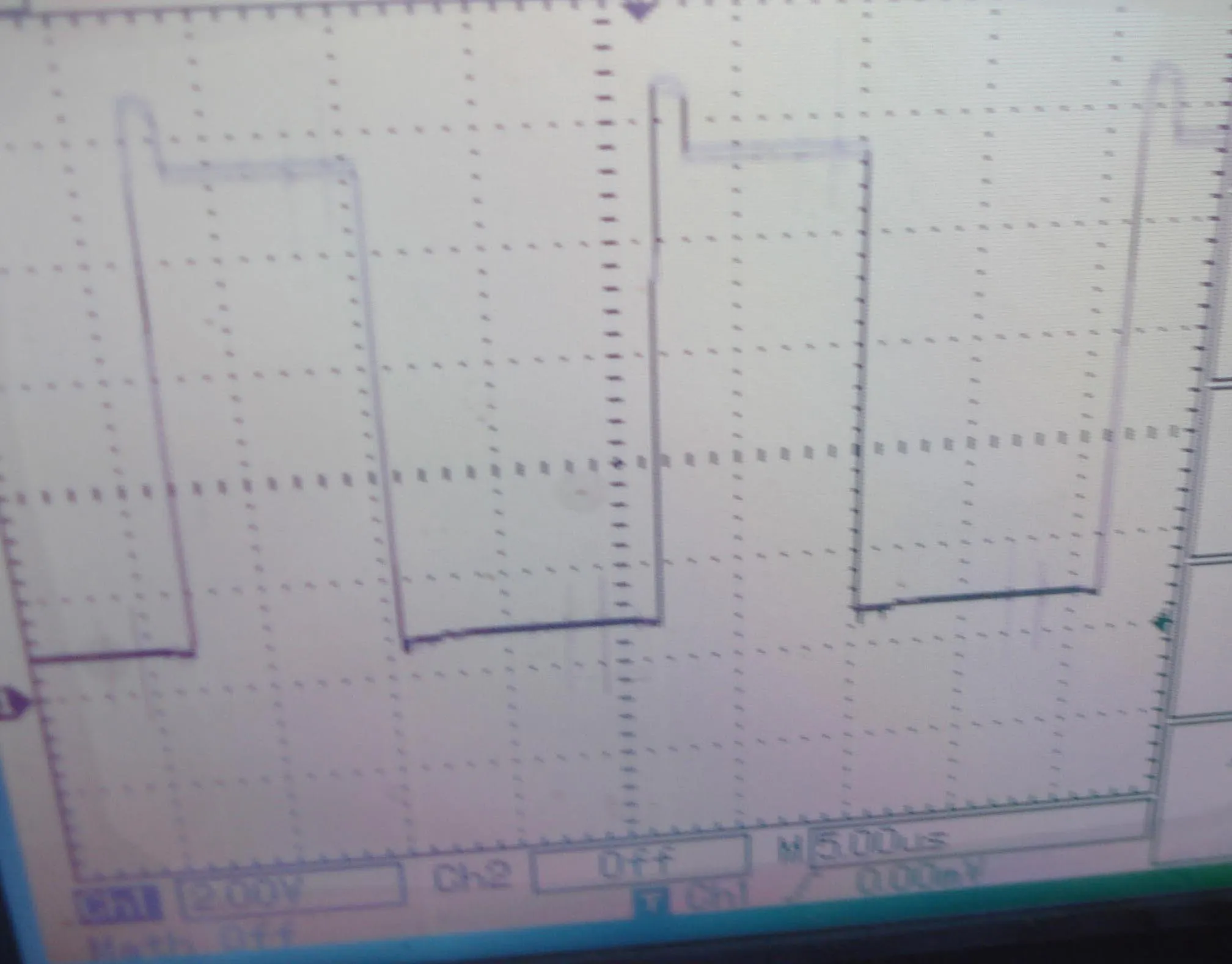

這是PWM的驅動波形,上升沿有一個突起,請問這是什么原因造成的,對驅動IGBT發熱有不利影響嗎.
