你在變壓器的初次級接一個1到4.7nF的Y電容看看.

4.7nf?有什么作用嗎?謝謝

看來你對電源不太懂,是1-4.7nF范圍的Y電容,這個肯定是要加!
但主要還是你的濾波電容、電感,及反饋電路,還有就是變壓器的設計!

4.7nf會不會有點大啊?漏電流在AC-DC 打3600VAC能小于10MA嗎?我一般用222.

那大家濾波電容都選得多大呢? 我選的220u 是不是小了點

樓上兄弟說的對,但是打高壓3600伏從哪裡來的標準?美洲,澳洲,歐洲的標準又是怎樣的?樓上能否告知麼?

我把我的板子放上去 大家看看有什么問題沒 現在好多方法都試了 除了加一個Y電容500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/2448351207101071.gif');}" onmousewheel="return imgzoom(this);">

有沒有高手阿

你的板子上的線路都一樣寬啊 這不合理啊 該窄的還是窄的,
你應該把原理圖傳上來讓大家分析分析．

紋波大有很多原因,常見的是反饋環的相位不夠,你紋波的頻率有多大?建議你可以嘗試補償相位!

這位哥哥說的很有新意,我的電源也有紋波大的,現在還沒有搞定,也是對輸出電容加的很大了,還是沒用,已經不是輸出電容所能掌控了,也知道這主要是由于共模噪聲引起的了,還有就是我們測試紋波的示波器是接地線的,(說這個主要是因為示波器不接地線時,紋波會小,)
我現在是想問兩個問題:1:共模噪聲,如何才能消除,前提我的是DCDC電源,空間有限,模塊里已經不能加共模,是否還有他法,比如你說的補償相位.
2:在測試紋波時,我們的示波器電源是否要接地?
謝謝.

功率模塊和整流模塊分立
變壓器采取隔離措施

能否具體的講解一下呀?謝謝

我通常測試紋波都會使用接地的示波器,因為電源在使用中設備也會接地,傳導到設備上的紋波應該和使用接地的狀況比較一致.相位補償主要是針對反饋環不穩定提出的,你可以用示波器測試load regulation,看負載輕重載切換時候輸出電壓的變化是不是會出現比較大的undershoot或overshoot,理論上穩定的反饋是可以保證負載切換過程中輸出電壓有比較平滑的波形.不知道你的模塊里面有沒有共模電感,假如已經有了,而且你也懷疑是共模電感的問題,可以嘗試修改X電容看紋波是否有改善,當然X電容是不可以隨便更改,這里只是實驗確認紋波是否確實由共模噪聲引起.假如你確定是共模的問題,可以嘗試在共模電感上繞一層foil(銅的).

說說頻率是多少,如果是幾十到幾千,應該用相位的

同意知秋的說法,通常相位問題引起的紋波一般頻率都是幾K的樣子,至少我看到的也是這樣的.

你的是文波還是開關尖峰啊

你的Layout有問題,要注意單點接地就好了.

當然小了啦,還要考慮ESR嘛,有個公式Cr*C=(5-8)*0.000001

首先可以看到,您所說的第一個問題,是指電源的負載跳變,我有測過,這一點是沒有問題的.第二,我的是DCDC電源,模塊里邊沒有共模,試過在輸入加共模,紋波有20MV,而且是很平滑的.至于你說的第三個問題,由于第二個問題的存在,這第三問題也就不成問題.

我電源的頻率為300K,芯片用的2843B

是紋波,噪聲幾乎沒有.

想知道的是你紋波的頻率.你電源的頻率做到300K,用2843,很不錯!

紋波與很多因數有關,如反饋電路、變壓器、PCB走線等.要從你的紋波形狀、頻率來分析

和反饋電路有關,這一點有新意,對我來說.大哥可否指點一二.另外我已經把測的波形放在另一個話題里面了請注意一下,http://bbs.dianyuan.com/topic/230948

反饋調整速度,反饋取樣點(在濾波電感前與濾波電感后取樣)都會影響到紋波

頂!PCB的走線占了90%的原因.

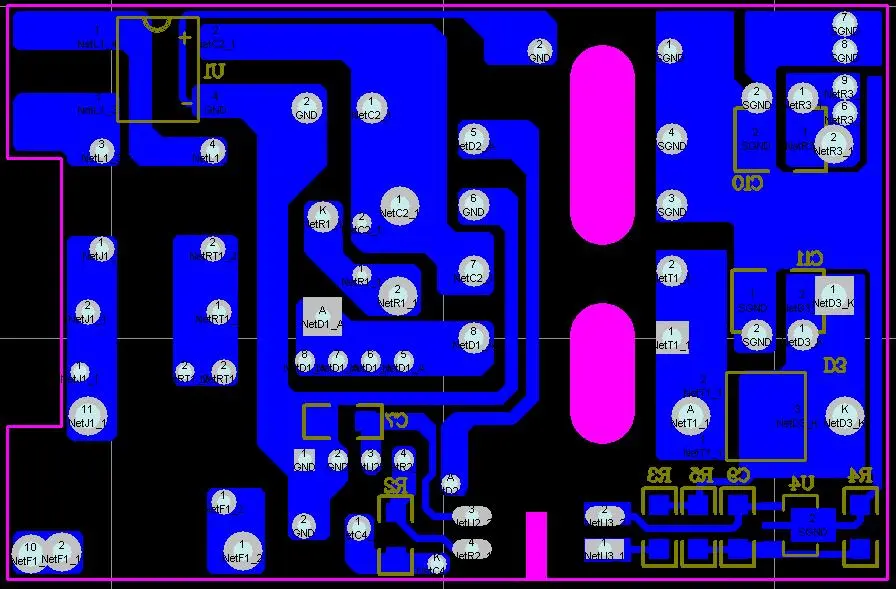

你的Layout有問題,我的5V/2A的也只有10mV,圖紙貼上來給你參考一下走線.要注意單點接地.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/370931208754557.jpg');}" onmousewheel="return imgzoom(this);">

建議你用壓電變壓器,我們制作的壓電電源紋波噪音可以和線形電源相當.

請細述,謝謝
