問題1:全橋輸出不帶升壓變壓器,帶個負載電阻,其中加如了rc吸收電路串在全橋兩個中心橋臂間,全橋兩個中心橋臂間電壓如下
請問對嗎?
問題2:全橋輸出帶升壓變壓器(自己繞的一個模擬用的變壓器1:2),全橋兩個中心橋臂間電壓,也就是變壓器原邊電壓波形如下,極不好看,請問是什么原因引起的?
一個醫療電源的逆變模塊,問題如下,希望高手指點?
前級是三相可控整流模塊控制母線直流電壓,逆變模塊用的是三菱的200a/1200v的模塊,組成全橋硬開關,目前是低壓輸入調試,波形不好看,請高手支招
問題1:全橋輸出不帶升壓變壓器,帶個負載電阻,其中加如了rc吸收電路串在全橋兩個中心橋臂間,全橋兩個中心橋臂間電壓如下
請問對嗎?
問題2:全橋輸出帶升壓變壓器(自己繞的一個模擬用的變壓器1:2),全橋兩個中心橋臂間電壓,也就是變壓器原邊電壓波形如下,極不好看,請問是什么原因引起的?
問題1:全橋輸出不帶升壓變壓器,帶個負載電阻,其中加如了rc吸收電路串在全橋兩個中心橋臂間,全橋兩個中心橋臂間電壓如下
請問對嗎?
問題2:全橋輸出帶升壓變壓器(自己繞的一個模擬用的變壓器1:2),全橋兩個中心橋臂間電壓,也就是變壓器原邊電壓波形如下,極不好看,請問是什么原因引起的?
全部回復(9)
正序查看
倒序查看
@huang1983
你這個變壓器參數不太正確,
真是強人,一看就知道了,是變壓器有問題,可能是繞的圈數太多了,由于工作頻率只有15khz,后在我加了點氣息以后要好一些了,但是還不夠完美,波形如下,我再帖上
加氣隙以后

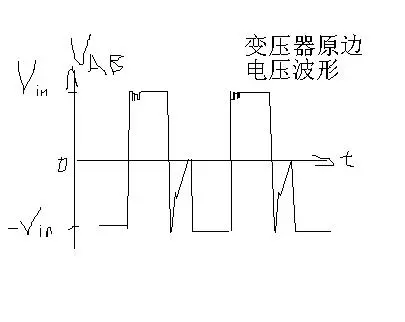

變壓器原邊波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1177721205892436.jpg');}" onmousewheel="return imgzoom(this);">

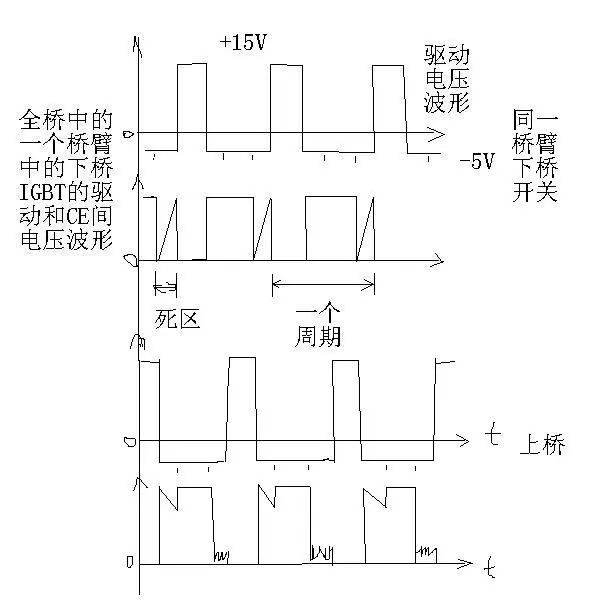

一個橋臂的電壓波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1177721205893389.jpg');}" onmousewheel="return imgzoom(this);">
我不明白為什么在其中一個死區內開關管有誤動作的痕跡,而另外一個死區沒有動作?請高手解釋一下,先謝謝了

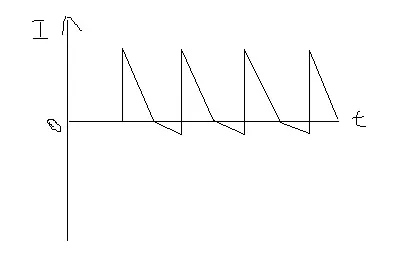

如下是用互感器測量得到的變壓器原邊輸入電流的波形,不對稱,初步估計是有一個對角線上的兩個igbt沒有開通,不知道對么?那是什么原因引起的呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1177721205893872.jpg');}" onmousewheel="return imgzoom(this);">
加氣隙以后
變壓器原邊波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1177721205892436.jpg');}" onmousewheel="return imgzoom(this);">
一個橋臂的電壓波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1177721205893389.jpg');}" onmousewheel="return imgzoom(this);">
我不明白為什么在其中一個死區內開關管有誤動作的痕跡,而另外一個死區沒有動作?請高手解釋一下,先謝謝了
如下是用互感器測量得到的變壓器原邊輸入電流的波形,不對稱,初步估計是有一個對角線上的兩個igbt沒有開通,不知道對么?那是什么原因引起的呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1177721205893872.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@cheng47
真是強人,一看就知道了,是變壓器有問題,可能是繞的圈數太多了,由于工作頻率只有15khz,后在我加了點氣息以后要好一些了,但是還不夠完美,波形如下,我再帖上加氣隙以后變壓器原邊波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1177721205892436.jpg');}"onmousewheel="returnimgzoom(this);">一個橋臂的電壓波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1177721205893389.jpg');}"onmousewheel="returnimgzoom(this);">我不明白為什么在其中一個死區內開關管有誤動作的痕跡,而另外一個死區沒有動作?請高手解釋一下,先謝謝了如下是用互感器測量得到的變壓器原邊輸入電流的波形,不對稱,初步估計是有一個對角線上的兩個igbt沒有開通,不知道對么?那是什么原因引起的呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1177721205893872.jpg');}"onmousewheel="returnimgzoom(this);">
再頂,靜待指教!!!
0
回復
@cheng47
真是強人,一看就知道了,是變壓器有問題,可能是繞的圈數太多了,由于工作頻率只有15khz,后在我加了點氣息以后要好一些了,但是還不夠完美,波形如下,我再帖上加氣隙以后變壓器原邊波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1177721205892436.jpg');}"onmousewheel="returnimgzoom(this);">一個橋臂的電壓波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1177721205893389.jpg');}"onmousewheel="returnimgzoom(this);">我不明白為什么在其中一個死區內開關管有誤動作的痕跡,而另外一個死區沒有動作?請高手解釋一下,先謝謝了如下是用互感器測量得到的變壓器原邊輸入電流的波形,不對稱,初步估計是有一個對角線上的兩個igbt沒有開通,不知道對么?那是什么原因引起的呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1177721205893872.jpg');}"onmousewheel="returnimgzoom(this);">
我也剛好碰到電流不對稱的問題,最后發現是一路的驅動不良,有一路的脈沖特別窄,其他的都比較寬.另外樓主總是畫波形,就沒有一個相機拍下來,這樣大家才能更好幫你.
0
回復
@cheng47
真是強人,一看就知道了,是變壓器有問題,可能是繞的圈數太多了,由于工作頻率只有15khz,后在我加了點氣息以后要好一些了,但是還不夠完美,波形如下,我再帖上加氣隙以后變壓器原邊波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1177721205892436.jpg');}"onmousewheel="returnimgzoom(this);">一個橋臂的電壓波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1177721205893389.jpg');}"onmousewheel="returnimgzoom(this);">我不明白為什么在其中一個死區內開關管有誤動作的痕跡,而另外一個死區沒有動作?請高手解釋一下,先謝謝了如下是用互感器測量得到的變壓器原邊輸入電流的波形,不對稱,初步估計是有一個對角線上的兩個igbt沒有開通,不知道對么?那是什么原因引起的呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1177721205893872.jpg');}"onmousewheel="returnimgzoom(this);">
高頻變壓器的波形本來就不是理想的,電壓在突然反向的時候磁芯需要復位.
另外,理論上變壓器初級側匝數多些好,這樣可以增大激磁電感,從而減小電流.調試時,氣隙可以不留,或適當加寫薄片如0.5mm
另外,理論上變壓器初級側匝數多些好,這樣可以增大激磁電感,從而減小電流.調試時,氣隙可以不留,或適當加寫薄片如0.5mm
