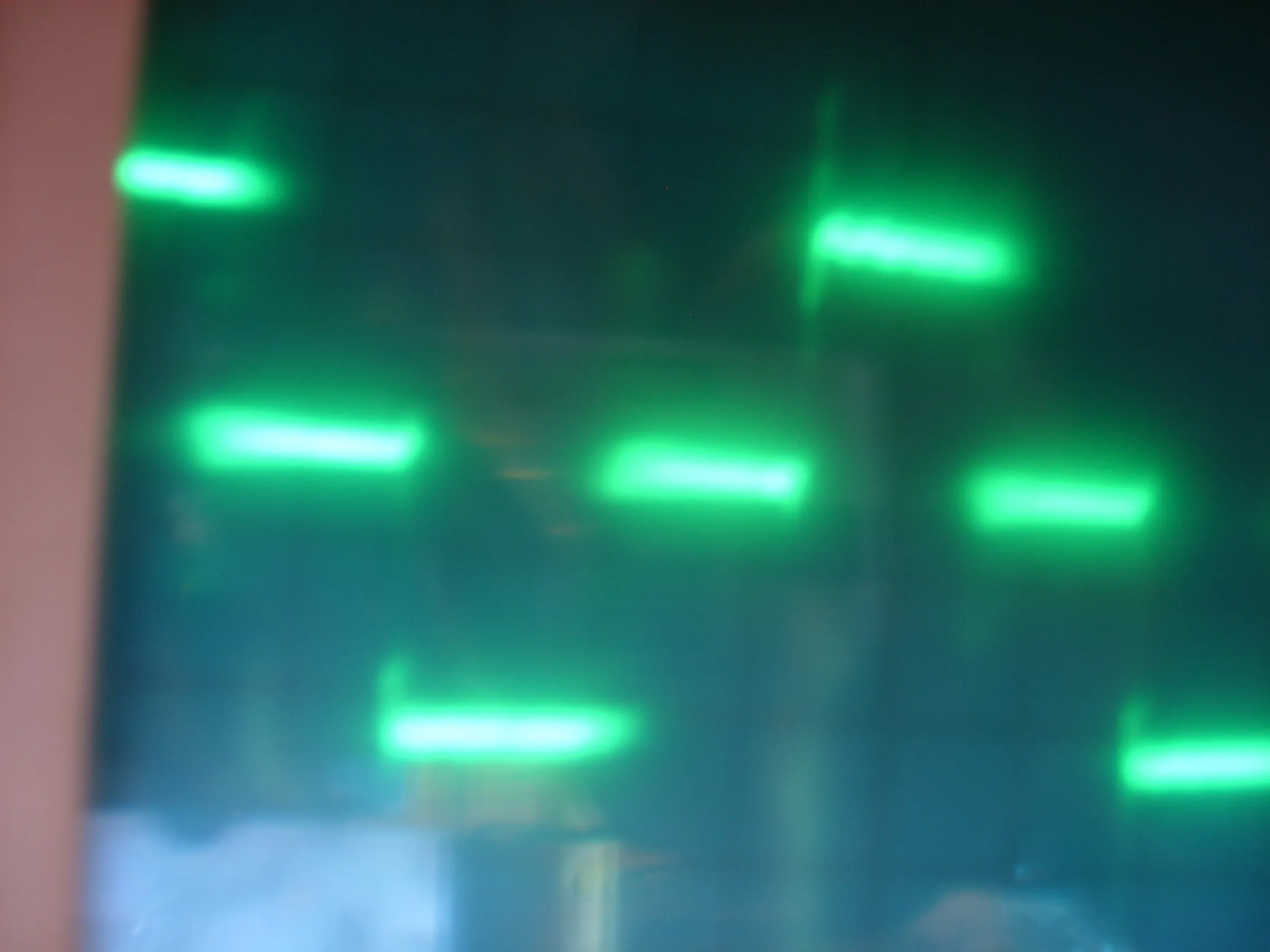

這是焊機在240A電流時我拍下的輸出波型,哪位朋友能說說這個波型怎么樣,
有什么不好的地方嗎,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1093401205412938.jpg');}" onmousewheel="return imgzoom(this);">

上面這個波型是和第一個波型同一種電路與結構的焊機,哪位朋友能指點下,為什么這2臺焊機的波型不一樣呢!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1817861205552294.gif');}" onmousewheel="return imgzoom(this);">

請問波形是在多大負載下拍的?

是什么樣的電路,開關管是什么型號,能說詳細點嗎.

我今天組裝了30臺ZX7-315機器,其中有2臺是上面波型,在關斷時候振蕩厲害,經常出現保護,其它28臺焊機是下面我傳上去的波型,焊接正常,
我認為是主變有問題.你看呢!

電路是全橋的,主變是納米晶的,功率管是IGBT單管60N100.上面的小型是在240A-260A拍下的.

你膽子夠大!!

發一張納米晶主變的照片及圈數看看!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1093401205930605.jpg');}" onmousewheel="return imgzoom(this);">

可能是二次碰外殼了

原因找到了,二次碰外殼還有主變絕緣不達標

這位是高手

你可以改換英飛凌的IGBT單管的,在同行業界都有良好的口碑的~!
特價拋售:

英飛凌/IGBT管:
IKW08T120  IKW15T120   IKW20N60T IKW25N120T2 IKW25T120
IKW30N60T  IKW40N120T2 IKW40T120 IKW50N60  IKW75N60
部分常用IC:

LM324、LM339、LM358、LM393、LM353、 CD4000系列

SG3525、UC3843、UC3845、UC3846、UC3875、TL494 KA7500

聯系電話:0755-82539214   137-237-73226 莊小姐
地址: 深圳市福田區華強北新亞洲電子商城二期N2A017
QQ:271138986   MSN :hanyaomail@hotmail.com
Email : sabrina9988@163.com

學習了，但不明白，能指教一下嗎。

路過，看看
