能否說得再具體一點?

就是各個輸出端口都有一個較大的電阻在接地,當有電壓輸出時,它就會發燙,直至燒焦.我想是此電阻功率低還是有什么問題,但電壓是正常的,原來是怎么接在電腦上呢?

這樣可以嗎?

請您說得詳細一點,好嗎大哥?

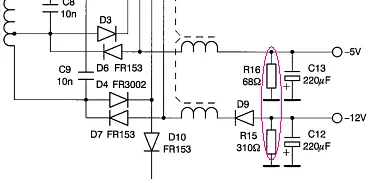

就是圖中這樣的電阻500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/2342061203418619.png');}" onmousewheel="return imgzoom(this);">

那叫卸放電阻,也是假負載,是放電的.

用14腳接地檢查輸出電壓時,發現+3.3+5+12、+5VSB各輸出端上的接地電阻(可能是1W較大)發燙,不知是否正常?

你算下就知道了.

圖中的5V,5*5 / 68 = 0.36 W

這個功率要看什么封裝的電阻.應該不會發熱才對.要不就是設計偷工減料.但是這里也真的沒什么需要電阻也就那么點錢.

炭膜電阻,不知原來接在電腦上是否發熱,這個電源是別人的

如果是那樣的話,原來也應該發熱的.它們是假負載,按理論來說應該不會發熱啊?你在量量它們的阻值是否正常,如果正常的話,就應該沒問題!
   再問一句,他們是不是很燙啊?

當然很燙,連附近電路板都燒得變色了,就不敢再插電了
測量電阻值在誤差范圍內,看看電阻很好,不像更換過

那你就要確定,正常工作時,電阻兩邊的電壓正常.電阻阻值也正常.這樣的功耗在電阻封裝的承受范圍之內.

如果你發現燒焦了.無非是上邊三條中有不符合的.

應該是電壓過高了引起了OVP電路動作.
如果電壓上升了,假負載會發熱是很對的.

你輸出電壓正常嗎?
先測過了再說好嗎?

多端都過熱,一般問題在一次端,查主濾波電容,ic,主變壓器.

這個電阻對輕載時﹐主輸出是有幫助的..

OVP時﹐電源已經shut down,電阻怎么可能發熱呢 ﹖

輸出電壓就是不正常﹐應該也不會引起這個電阻發熱的.

先將此電阻拆除﹐看看電源工作正常嗎 ﹖

LZ  搞定了沒有啊?

此電阻為假負載電阻.在高效率電源中是不用此電阻,因為電阻會發生損耗,也就是說-12V負載沒帶載情況下電源自身帶-12V/310(A)載.有電流流過電阻就會發熱.但如果不用假負載電阻在NO LOAD情況下可能電源會不開機.

電路板燒得變色,肯定不正常.
你可以在正常工作時,測下電阻上的電壓,流過的電流,算下功率小于電阻額定功率的50%,就沒有問題了,另外安裝上有沒有升高?.否則電壓不正常,或者電阻變值了.

我司有供應TL494,LM339.LM358

價格合理.名牌正品

胡先生:13650046737
hujinlin868@163.com

那是假負載電阻,如果太燙的話,就換上大一倍功率的電阻,就可以解決發燒問題
