求解UC2843A DC-DC升壓輸入從關斷電壓調到啟動電壓會燒IC
用的是反激結構, 9V轉30V輸出, UC2843A的工作電壓是8.5V-36V
現在的問題是不管負載有無, 我調節輸入電壓從高往低調 16V調到7V, DC-DC電路會正常.
但是從7V調到8.5V的時候(不管負載有無)(8.5V就是UC2843A的啟動電壓),UC2843A就壞了,輸入短路,控制MOS腳出高電平了.
試了幾次都是這樣, 除非直接加上>8.5V的電壓才不會這樣.
求解,
謝謝.
求解UC2843A DC-DC升壓輸入從關斷電壓調到啟動電壓會燒IC 已加軟啟動
全部回復(13)
正序查看
倒序查看
@楚天?
那里和那里短路了?
我做的是DC-DC升壓電路,線路結構就是典型的反激方式,UC2843A的供電我直接接在輸入電壓(輸入電壓變化范圍為7--17V)上.
就是輸入短路, UC2843A 不知道怎么回事會有這種情況, 因為UC2843A的工作電壓范圍是8-36V,我用20A的恒流源從7V慢慢手動調上去,一般很少會去試電壓從低調到高的情況, 結果就發現上述情況.
UC3843A的工作電壓范圍是16V-36V吧, 用在AC-DC降壓里, 它的VCC會通過一個反饋線圈提供能量, 我拿別人用做的這種結構做的30V-3A電源, 用交流調壓器從220V調到160V可以看到有欠壓保護. 再從160V調到220V電路也正常.
有人說是軟啟動的問題, UC2843A PDF 有個軟啟動的增加電路,有個設置參數 T=3600C in uF
這句話不知道怎么解釋啊, 我把C加到22uF, 空載加壓都能看到輸出的30V有1秒多的延遲, 但是從7V調高的話還是會燒UC2843A
就是輸入短路, UC2843A 不知道怎么回事會有這種情況, 因為UC2843A的工作電壓范圍是8-36V,我用20A的恒流源從7V慢慢手動調上去,一般很少會去試電壓從低調到高的情況, 結果就發現上述情況.
UC3843A的工作電壓范圍是16V-36V吧, 用在AC-DC降壓里, 它的VCC會通過一個反饋線圈提供能量, 我拿別人用做的這種結構做的30V-3A電源, 用交流調壓器從220V調到160V可以看到有欠壓保護. 再從160V調到220V電路也正常.
有人說是軟啟動的問題, UC2843A PDF 有個軟啟動的增加電路,有個設置參數 T=3600C in uF
這句話不知道怎么解釋啊, 我把C加到22uF, 空載加壓都能看到輸出的30V有1秒多的延遲, 但是從7V調高的話還是會燒UC2843A
0
回復
@power_s
我做的是DC-DC升壓電路,線路結構就是典型的反激方式,UC2843A的供電我直接接在輸入電壓(輸入電壓變化范圍為7--17V)上. 就是輸入短路,UC2843A不知道怎么回事會有這種情況,因為UC2843A的工作電壓范圍是8-36V,我用20A的恒流源從7V慢慢手動調上去,一般很少會去試電壓從低調到高的情況,結果就發現上述情況.UC3843A的工作電壓范圍是16V-36V吧,用在AC-DC降壓里,它的VCC會通過一個反饋線圈提供能量,我拿別人用做的這種結構做的30V-3A電源,用交流調壓器從220V調到160V可以看到有欠壓保護.再從160V調到220V電路也正常.有人說是軟啟動的問題,UC2843APDF有個軟啟動的增加電路,有個設置參數T=3600CinuF這句話不知道怎么解釋啊,我把C加到22uF,空載加壓都能看到輸出的30V有1秒多的延遲,但是從7V調高的話還是會燒UC2843A
不是軟啟動的問題,是從高到底的過程中是輔助供電在起作用,從底到高啟動供電在起作用,在升到8V左右的時候,碰到了2843的供電范圍(看看手冊,是7.5-8.4好像),中間應該出現了短暫的反復,造成失效.應該加電容能好點(靠電容容量保持電壓.)
0
回復
@power_s
我做的是DC-DC升壓電路,線路結構就是典型的反激方式,UC2843A的供電我直接接在輸入電壓(輸入電壓變化范圍為7--17V)上. 就是輸入短路,UC2843A不知道怎么回事會有這種情況,因為UC2843A的工作電壓范圍是8-36V,我用20A的恒流源從7V慢慢手動調上去,一般很少會去試電壓從低調到高的情況,結果就發現上述情況.UC3843A的工作電壓范圍是16V-36V吧,用在AC-DC降壓里,它的VCC會通過一個反饋線圈提供能量,我拿別人用做的這種結構做的30V-3A電源,用交流調壓器從220V調到160V可以看到有欠壓保護.再從160V調到220V電路也正常.有人說是軟啟動的問題,UC2843APDF有個軟啟動的增加電路,有個設置參數T=3600CinuF這句話不知道怎么解釋啊,我把C加到22uF,空載加壓都能看到輸出的30V有1秒多的延遲,但是從7V調高的話還是會燒UC2843A
你的MOS管是P溝道的還是N溝道的?
0
回復
@power_s
我做的是DC-DC升壓電路,線路結構就是典型的反激方式,UC2843A的供電我直接接在輸入電壓(輸入電壓變化范圍為7--17V)上. 就是輸入短路,UC2843A不知道怎么回事會有這種情況,因為UC2843A的工作電壓范圍是8-36V,我用20A的恒流源從7V慢慢手動調上去,一般很少會去試電壓從低調到高的情況,結果就發現上述情況.UC3843A的工作電壓范圍是16V-36V吧,用在AC-DC降壓里,它的VCC會通過一個反饋線圈提供能量,我拿別人用做的這種結構做的30V-3A電源,用交流調壓器從220V調到160V可以看到有欠壓保護.再從160V調到220V電路也正常.有人說是軟啟動的問題,UC2843APDF有個軟啟動的增加電路,有個設置參數T=3600CinuF這句話不知道怎么解釋啊,我把C加到22uF,空載加壓都能看到輸出的30V有1秒多的延遲,但是從7V調高的話還是會燒UC2843A
如果直接輸入8.5V能否正常啟動?
查看一下MOS的G腳,是否是占空比接近1的脈沖?
查看電流檢測引腳電壓波形
查看誤差放大器的誤差電壓
由于芯片欠壓鎖定,導致系統開環.此時誤差放大器會接近飽和.如果有較大滯后的校正環節存在,會導致滿度輸出持續相當長的周期.對于單端器件來說一般會導致輸出占空比接近1--看起來像是故障現象.
但是由于這種輸出異常的狀態常常導致真正的輸出故障(開關管燒毀、保險管炸裂、尖峰電壓擊穿等),所以很容易混淆.
查看一下MOS的G腳,是否是占空比接近1的脈沖?
查看電流檢測引腳電壓波形
查看誤差放大器的誤差電壓
由于芯片欠壓鎖定,導致系統開環.此時誤差放大器會接近飽和.如果有較大滯后的校正環節存在,會導致滿度輸出持續相當長的周期.對于單端器件來說一般會導致輸出占空比接近1--看起來像是故障現象.
但是由于這種輸出異常的狀態常常導致真正的輸出故障(開關管燒毀、保險管炸裂、尖峰電壓擊穿等),所以很容易混淆.
0
回復
@楚天?
如果直接輸入8.5V能否正常啟動?查看一下MOS的G腳,是否是占空比接近1的脈沖?查看電流檢測引腳電壓波形查看誤差放大器的誤差電壓由于芯片欠壓鎖定,導致系統開環.此時誤差放大器會接近飽和.如果有較大滯后的校正環節存在,會導致滿度輸出持續相當長的周期.對于單端器件來說一般會導致輸出占空比接近1--看起來像是故障現象.但是由于這種輸出異常的狀態常常導致真正的輸出故障(開關管燒毀、保險管炸裂、尖峰電壓擊穿等),所以很容易混淆.
恩, 按思路查過了.
直接接入8.5V以上的電壓,啟動正常, UCC2843A也不會燒壞,
手動調節升到8.5V燒壞的瞬間過程中,輸出電壓很高,直接升到80V了, 以前的電壓我VFB 取樣我是直接靠電阻分壓從輸出端取的,在VFB輸入端接了個5.6V的穩壓管(接4.3V的沒用, 接了4.3V的話正常的8.5V輸入就啟不動了)還是不行,
燒壞的原因確實是MOS控制輸出無限出了個高電平, MOS管導通,反饋控制環路有延遲.
后來我又按這個圖加了TL431還是不行.
還想問個問題, 出40V/3A的時候, 我發現在0.7A的時候50%的占空比就用完了,效率只有81%,調到40V/1A的輸出的時候,占空比觀察也是50%,雖然還能穩壓,但是變壓器開始即即叫了. 再往上加大輸出負載的話變壓器就飽和了,
麻煩大家告訴下有9V-17V輸入出40V/3A的方案么, 下面這個圖從理論上可以調出來嗎.
謝謝, 已經調了很長時間了,唉. 只要能出40V/2A 也可以, 效率80%就可以了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/256941201490554.jpg');}" onmousewheel="return imgzoom(this);">
直接接入8.5V以上的電壓,啟動正常, UCC2843A也不會燒壞,
手動調節升到8.5V燒壞的瞬間過程中,輸出電壓很高,直接升到80V了, 以前的電壓我VFB 取樣我是直接靠電阻分壓從輸出端取的,在VFB輸入端接了個5.6V的穩壓管(接4.3V的沒用, 接了4.3V的話正常的8.5V輸入就啟不動了)還是不行,
燒壞的原因確實是MOS控制輸出無限出了個高電平, MOS管導通,反饋控制環路有延遲.
后來我又按這個圖加了TL431還是不行.
還想問個問題, 出40V/3A的時候, 我發現在0.7A的時候50%的占空比就用完了,效率只有81%,調到40V/1A的輸出的時候,占空比觀察也是50%,雖然還能穩壓,但是變壓器開始即即叫了. 再往上加大輸出負載的話變壓器就飽和了,
麻煩大家告訴下有9V-17V輸入出40V/3A的方案么, 下面這個圖從理論上可以調出來嗎.
謝謝, 已經調了很長時間了,唉. 只要能出40V/2A 也可以, 效率80%就可以了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/256941201490554.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@power_s
恩,按思路查過了.直接接入8.5V以上的電壓,啟動正常,UCC2843A也不會燒壞,手動調節升到8.5V燒壞的瞬間過程中,輸出電壓很高,直接升到80V了,以前的電壓我VFB取樣我是直接靠電阻分壓從輸出端取的,在VFB輸入端接了個5.6V的穩壓管(接4.3V的沒用,接了4.3V的話正常的8.5V輸入就啟不動了)還是不行,燒壞的原因確實是MOS控制輸出無限出了個高電平,MOS管導通,反饋控制環路有延遲.后來我又按這個圖加了TL431還是不行.還想問個問題,出40V/3A的時候,我發現在0.7A的時候50%的占空比就用完了,效率只有81%,調到40V/1A的輸出的時候,占空比觀察也是50%,雖然還能穩壓,但是變壓器開始即即叫了.再往上加大輸出負載的話變壓器就飽和了,麻煩大家告訴下有9V-17V輸入出40V/3A的方案么,下面這個圖從理論上可以調出來嗎.謝謝,已經調了很長時間了,唉.只要能出40V/2A也可以,效率80%就可以了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/256941201490554.jpg');}"onmousewheel="returnimgzoom(this);">
低壓變高壓的過程對開關管上容易產生較大的振蕩波形,及其影響效率,對開關占空比不能拉的太大,否則很容易影響效率.另外這么大功率直驅方式效率比較低的,設置一個圖騰柱電路應該能找回1-2個點.
0
回復
@power_s
恩,按思路查過了.直接接入8.5V以上的電壓,啟動正常,UCC2843A也不會燒壞,手動調節升到8.5V燒壞的瞬間過程中,輸出電壓很高,直接升到80V了,以前的電壓我VFB取樣我是直接靠電阻分壓從輸出端取的,在VFB輸入端接了個5.6V的穩壓管(接4.3V的沒用,接了4.3V的話正常的8.5V輸入就啟不動了)還是不行,燒壞的原因確實是MOS控制輸出無限出了個高電平,MOS管導通,反饋控制環路有延遲.后來我又按這個圖加了TL431還是不行.還想問個問題,出40V/3A的時候,我發現在0.7A的時候50%的占空比就用完了,效率只有81%,調到40V/1A的輸出的時候,占空比觀察也是50%,雖然還能穩壓,但是變壓器開始即即叫了.再往上加大輸出負載的話變壓器就飽和了,麻煩大家告訴下有9V-17V輸入出40V/3A的方案么,下面這個圖從理論上可以調出來嗎.謝謝,已經調了很長時間了,唉.只要能出40V/2A也可以,效率80%就可以了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/256941201490554.jpg');}"onmousewheel="returnimgzoom(this);">
1、開關管沒有加吸收回路,嚴重隱患.
2、變壓器設計可能不合理.
3、由于占空比超過50%,所以電流波形一定要加斜率補償,否則系統開環不穩定.具體分析你可以在論壇里搜獲一下“右半平面零點”.以及關于“斜率補償”的相關描述.

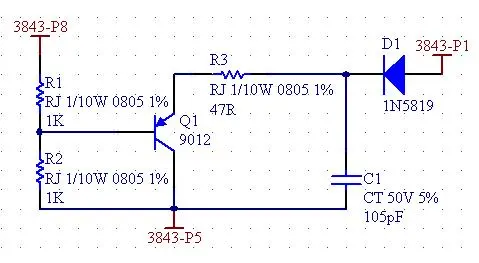

4、軟啟動問題可以通過增加一只二極管和增大參考的電容來解決.在1腳和8腳之間接一個肖特基二極管比如1n5819,陰極接到8腳.這樣當芯片從低壓保護回復到正常工作的時候,由于二極管鉗位使得誤差放大器輸出的電流參考同步于參考電壓的建立時間.參考電壓的180mA短路電流通過外接的電容充電時間就相當于軟啟動了.不過有點勉強.也可以通過三極管或者431單獨控制1腳,當欠壓時給1腳鉗位,當電壓正常時,讓1腳給一個電容充電,通過二極管隔離開.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/37621201527154.jpg');}" onmousewheel="return imgzoom(this);">
這個圖可能對你有一些幫助.
增加斜率補償能夠緩解一下軟啟動的壓力.
2、變壓器設計可能不合理.
3、由于占空比超過50%,所以電流波形一定要加斜率補償,否則系統開環不穩定.具體分析你可以在論壇里搜獲一下“右半平面零點”.以及關于“斜率補償”的相關描述.
4、軟啟動問題可以通過增加一只二極管和增大參考的電容來解決.在1腳和8腳之間接一個肖特基二極管比如1n5819,陰極接到8腳.這樣當芯片從低壓保護回復到正常工作的時候,由于二極管鉗位使得誤差放大器輸出的電流參考同步于參考電壓的建立時間.參考電壓的180mA短路電流通過外接的電容充電時間就相當于軟啟動了.不過有點勉強.也可以通過三極管或者431單獨控制1腳,當欠壓時給1腳鉗位,當電壓正常時,讓1腳給一個電容充電,通過二極管隔離開.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/37621201527154.jpg');}" onmousewheel="return imgzoom(this);">
這個圖可能對你有一些幫助.
增加斜率補償能夠緩解一下軟啟動的壓力.
0
回復
@楚天?
1、開關管沒有加吸收回路,嚴重隱患.2、變壓器設計可能不合理.3、由于占空比超過50%,所以電流波形一定要加斜率補償,否則系統開環不穩定.具體分析你可以在論壇里搜獲一下“右半平面零點”.以及關于“斜率補償”的相關描述.4、軟啟動問題可以通過增加一只二極管和增大參考的電容來解決.在1腳和8腳之間接一個肖特基二極管比如1n5819,陰極接到8腳.這樣當芯片從低壓保護回復到正常工作的時候,由于二極管鉗位使得誤差放大器輸出的電流參考同步于參考電壓的建立時間.參考電壓的180mA短路電流通過外接的電容充電時間就相當于軟啟動了.不過有點勉強.也可以通過三極管或者431單獨控制1腳,當欠壓時給1腳鉗位,當電壓正常時,讓1腳給一個電容充電,通過二極管隔離開.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/37621201527154.jpg');}"onmousewheel="returnimgzoom(this);">這個圖可能對你有一些幫助.增加斜率補償能夠緩解一下軟啟動的壓力.
確實是電壓環飽和了,此時的5V參考電壓會不正常,振蕩頻率也會變.如果
采用光耦直接拉COMP端電壓的反饋形式,可以避免這種情況的發生.
采用光耦直接拉COMP端電壓的反饋形式,可以避免這種情況的發生.
