單火線？L1標記是什么？

L1是負載，1路負載，這里有3路負載。

圖中的 PI-3V3-B4是一個 單火線電源模塊，PI-3V3-B4_Ver404.pdf

如果真想徹底弄個明白，建議直接聯系這個圖的原創者（東莞市迅迪電子有限公司--專業單火線取電解決方案提供商）

智能開關單火線方案可根據驅動方式不同分為三種方案：

1）可控硅方案(3-300W)；

2）通用繼電器方案(3-3000W)；

3）磁保持繼電器方案(3-3000W)。

樓主這個有點軟廣告的嫌疑啊，其實單火線可以用幾種方案做，雙MOS管，可控硅，串個大電阻或是用RCC電源，看你后面的控制模塊功耗能不能降到最低

請問mos管的加繼電器的怎么取電，，求指導。

繼電器不可能用在單火線方案上，驅動不了，MOS管的話

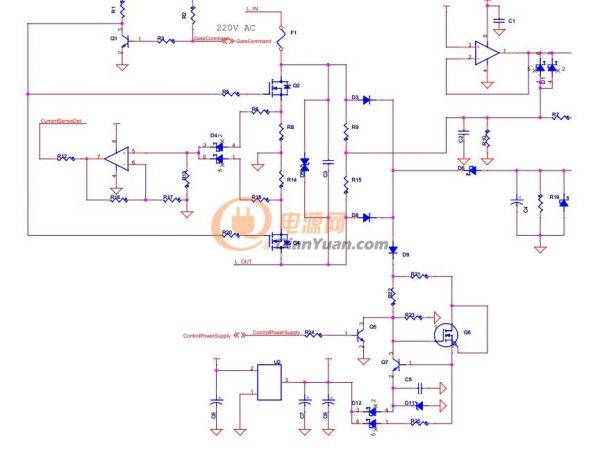

大神能不能詳細說下你這個圖的原理，還有我發的圖，它的火線為什么接地，到現在我都還不知道。我模擬太渣了，望指導指導。多謝感激

能不能說明一下這個mos管是怎么取電的嗎？謝謝了

現在單火線繼電器驅動完全可以，zigebee智能開關單火線方案：

1）可控硅方案(3-300W)；

2）通用繼電器方案(3-3000W)；

3）磁保持繼電器方案(3-3000W)。

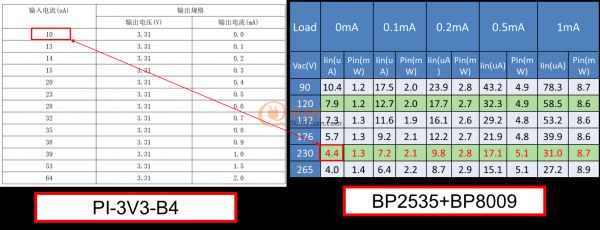

可以用BP2535+BP8009待機1mW

你只發個芯片型號，在哪里買？  應用電路有沒有？

這個晶豐明源的芯片，可以找代理

3000W，看看MOS的溫升怎樣
