求助!!!2085更新問題
各位大蝦~小弟有一個2085做的案子出現了一個奇怪的現象~求助大家?guī)蛶臀?這個案子的通信正常!一切保護正常!校準正常!貌似一切都沒有問題了~但是我在活化的時候更新不對了~MAX ERROR =8% .我明白8%原因.于是我提高電池容量繼續活化~幾次實驗以后~我發現一個奇怪的事情~我的活化柜上的容量顯示是我電池計算的容量的一半~!!!!于是我懷疑是我的SR不夠精確導致的容量計算錯誤!于是我換了SR繼續更新!同樣的現象又出現了~既然不是SR的問題~我懷疑是2085的那個計算電量的ADC壞了(這個時候我已經覺得很匪夷所思了~2085能壞一部分其他功能完好)于是我換了一個2085~但是結果依然~我實驗了一次將一個4400mah左右的電池設置成8500mah~結果更新了~MAX ERROR =2%
我百思不得其解~~求助大家~幫幫忙~~幫我分析下~~圖片是DF和SBS以供參考~~
我百思不得其解~~求助大家~幫幫忙~~幫我分析下~~圖片是DF和SBS以供參考~~
全部回復(12)
正序查看
倒序查看
@zgalhxn
EEPROM中的FULLCHARGECAPACITY項你設置的是多少?將它該為4400MAH試一下.
我試過了~本來~4400容量的電池~我把它設置成~4400然后活化~同時用EV2300~LOG數據~EV2300和我活化柜上的電流~差不多~我仔細觀察容量的變化也沒有跳變~但是就是實際的(我認為火花柜數據是準確的)充了和2085計算的不同~成1/2關系~例如~活化柜顯示充入容量是1000mAh但是2085就回認為是2000mAh~放電時亦然~所以我用4400mAh的電池把容量設置成8500mAh~結果更新正常了~!并且做了多次實驗~用新器件重新焊過板子!!還是如此~我懷疑我的LAYOUT有問題~!但是是什么問題我一直搞不清楚~無從下手~并且我的這個有問題的板子的LAYOUT是數模地分開~并且~單獨從SR端引線~接到2085的偵測引腳的~~我自己認為~真的是無懈可擊了~可是出了這個怪事~想請大俠~幫我想想~是不是我那里做錯了什么~或者遺漏了什么~才有這個現象的發生!!!跪謝~~
0
回復
@alichnust
我試過了~本來~4400容量的電池~我把它設置成~4400然后活化~同時用EV2300~LOG數據~EV2300和我活化柜上的電流~差不多~我仔細觀察容量的變化也沒有跳變~但是就是實際的(我認為火花柜數據是準確的)充了和2085計算的不同~成1/2關系~例如~活化柜顯示充入容量是1000mAh但是2085就回認為是2000mAh~放電時亦然~所以我用4400mAh的電池把容量設置成8500mAh~結果更新正常了~!并且做了多次實驗~用新器件重新焊過板子!!還是如此~我懷疑我的LAYOUT有問題~!但是是什么問題我一直搞不清楚~無從下手~并且我的這個有問題的板子的LAYOUT是數模地分開~并且~單獨從SR端引線~接到2085的偵測引腳的~~我自己認為~真的是無懈可擊了~可是出了這個怪事~想請大俠~幫我想想~是不是我那里做錯了什么~或者遺漏了什么~才有這個現象的發生!!!跪謝~~
你把Data Flash 里的Full Charge capacity改成4400.電池是四串的,VOC 75 ..50..25..那幾個參數都設錯了.還有幾個地方,不過形響不大
0
回復
@alichnust
我試過了~本來~4400容量的電池~我把它設置成~4400然后活化~同時用EV2300~LOG數據~EV2300和我活化柜上的電流~差不多~我仔細觀察容量的變化也沒有跳變~但是就是實際的(我認為火花柜數據是準確的)充了和2085計算的不同~成1/2關系~例如~活化柜顯示充入容量是1000mAh但是2085就回認為是2000mAh~放電時亦然~所以我用4400mAh的電池把容量設置成8500mAh~結果更新正常了~!并且做了多次實驗~用新器件重新焊過板子!!還是如此~我懷疑我的LAYOUT有問題~!但是是什么問題我一直搞不清楚~無從下手~并且我的這個有問題的板子的LAYOUT是數模地分開~并且~單獨從SR端引線~接到2085的偵測引腳的~~我自己認為~真的是無懈可擊了~可是出了這個怪事~想請大俠~幫我想想~是不是我那里做錯了什么~或者遺漏了什么~才有這個現象的發生!!!跪謝~~
發郵件聯系,,ZGALHXN@SINA.COM..
0
回復
@科百電
你把DataFlash里的FullChargecapacity改成4400.電池是四串的,VOC75..50..25..那幾個參數都設錯了.還有幾個地方,不過形響不大
回復:電池是四串的,VOC 75 ..50..25..那幾個參數都設錯了.
看它的數據,VCOR位是設置為0的,因此電池不會在75 50 25三個點根據電壓修正電芯容量.因此此位置設置不正確不會影響到電池功能.
看它的數據,VCOR位是設置為0的,因此電池不會在75 50 25三個點根據電壓修正電芯容量.因此此位置設置不正確不會影響到電池功能.
0
回復
@zgalhxn
回復:電池是四串的,VOC75..50..25..那幾個參數都設錯了.看它的數據,VCOR位是設置為0的,因此電池不會在755025三個點根據電壓修正電芯容量.因此此位置設置不正確不會影響到電池功能.
"我實驗了一次將一個4400mah左右的電池設置成8500mah~結果更新了~MAX ERROR =2% "
這也能學習到?老化的曲線怎樣?
這也能學習到?老化的曲線怎樣?
0
回復
@alichnust
給您發郵件了請查收~

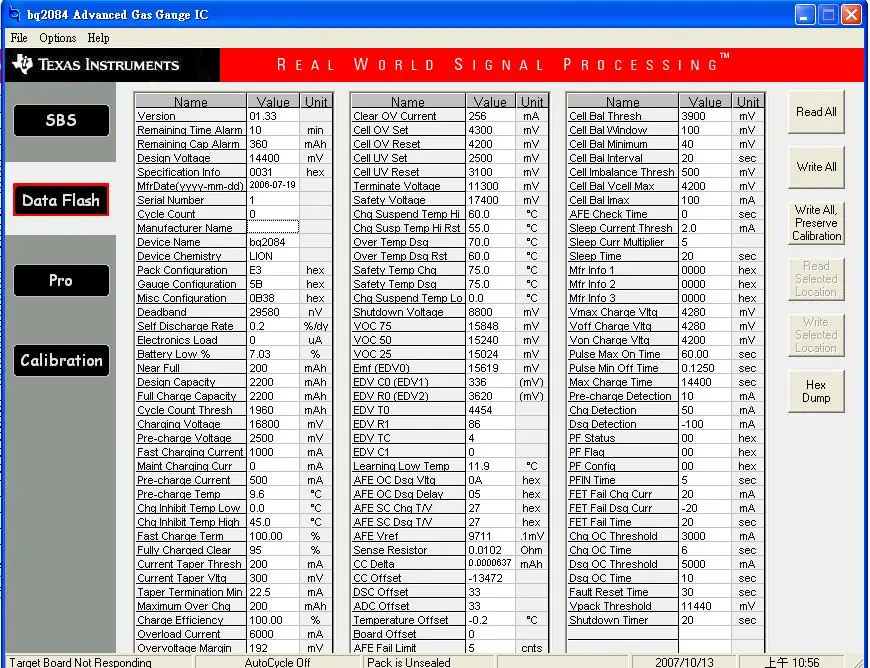

可以的話把LOG數據發至longzixin168@yahoo.com.cn,我將把自己的分析結果傳給你(我使用過BQ2084,看起來其是否差不多,很久沒有用了)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/322641192244780.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/322641192244780.jpg');}" onmousewheel="return imgzoom(this);"> 0
