MC34063輸出功率

MC34063輸出功率
請問34063可以做到輸出2A嗎﹖另外它的紋波電壓可以做到50mV以下嗎﹖謝謝﹗
全部回復(31)
正序查看
倒序查看
2003-10-30 21:56
不一定
一般不能輸出2A的電流,一般輸出小于1A最好,要看輸入和輸出電壓差,如采用外接功率管擴容輸出,效率會下降的較多,需要散熱器.紋波電壓可以做到50mV以下,需要τ型濾波輸出.
0
回復
shihai
LV.1
3
2003-10-31 10:26
@歸去來兮
不一定一般不能輸出2A的電流,一般輸出小于1A最好,要看輸入和輸出電壓差,如采用外接功率管擴容輸出,效率會下降的較多,需要散熱器.紋波電壓可以做到50mV以下,需要τ型濾波輸出.
再請指教
1.前面是用工頻變壓器﹐整流慮波后10VDC輸入.輸出3.2V/2A.用外接功率管做擴流.限流電阻取值0.1歐0.5W.我擔心不能過流保護.
2.我是在輸出端用LC(色環1UH加100UF)濾波﹐但紋波電壓還是有一百多毫伏.
0
回復
holy
LV.7
4
2003-10-31 14:26
@shihai
再請指教1.前面是用工頻變壓器﹐整流慮波后10VDC輸入.輸出3.2V/2A.用外接功率管做擴流.限流電阻取值0.1歐0.5W.我擔心不能過流保護.2.我是在輸出端用LC(色環1UH加100UF)濾波﹐但紋波電壓還是有一百多毫伏.
可以嗎?
34063的規格不是1.5A的嗎?能做2A嗎?
0
回復
shihai
LV.1
5
2003-11-04 09:58
@holy
可以嗎?34063的規格不是1.5A的嗎?能做2A嗎?
可以
用個三極管做成擴流.
0
回復
LV.1
6
2003-11-07 16:15
@shihai
可以用個三極管做成擴流.
散熱片夠大嗎?
我做過一個1.5A的就燙得不得了
0
回復
紅衛兵
LV.4
7
2004-02-05 09:40
@shihai
可以用個三極管做成擴流.
擴流的三極管用什么型號?有什么要求?
我想做一個INPUT:12VDC ,OUTPUT:5V/2A.
想用34063
0
回復
2004-02-05 10:01
不行,就算外接開關管效果都不好,還是用TL494加開關管吧,做2A散熱器都可以不用!
!
0
回復
紅衛兵
LV.4
9
2004-02-05 11:22
@chinun-lee
不行,就算外接開關管效果都不好,還是用TL494加開關管吧,做2A散熱器都可以不用!!
Look!Thank you!

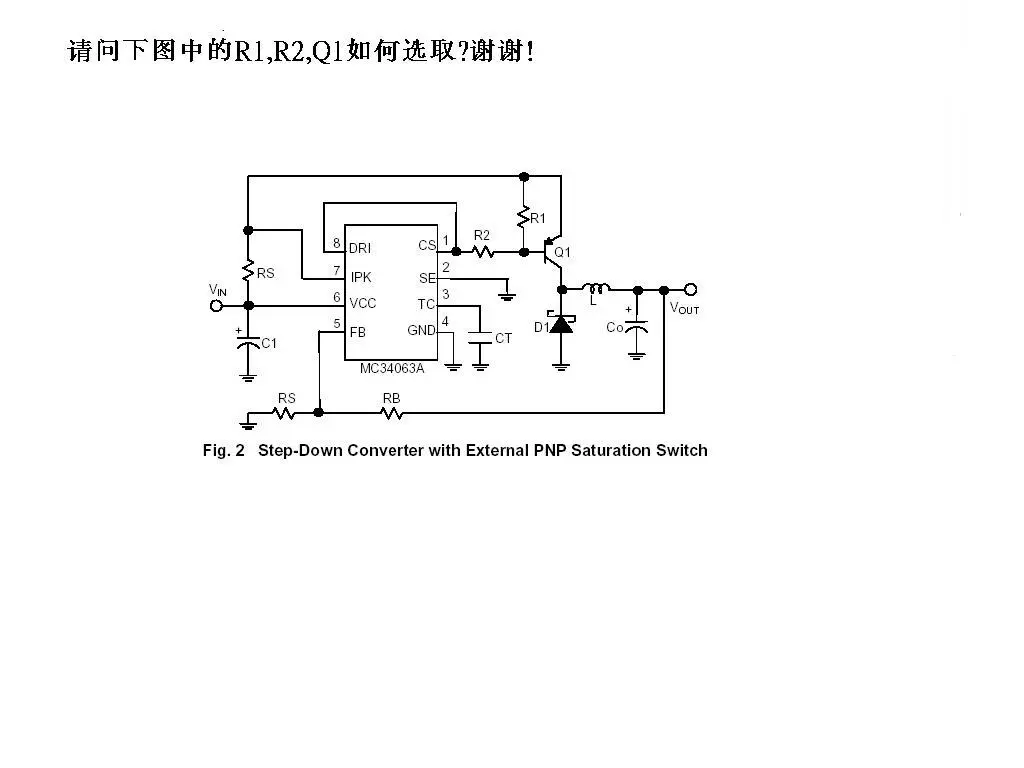

.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1075951333.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
chinun-lee
LV.7
10
2004-02-05 12:00
@紅衛兵
Look!Thankyou!.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1075951333.jpg');}"onmousewheel="returnimgzoom(this);">
這兩個電阻的取值很重要,我沒有準確的值,只有大概的經驗值
R2=470ohm;R1=330ohM,我覺得還是你自己漫漫的調,你監視著輸入輸出的參數,調到效率最好為OK!
我還是覺得用34063的效果不好!
0
回復
紅衛兵
LV.4
11
2004-02-06 10:08
@chinun-lee
這兩個電阻的取值很重要,我沒有準確的值,只有大概的經驗值R2=470ohm;R1=330ohM,我覺得還是你自己漫漫的調,你監視著輸入輸出的參數,調到效率最好為OK!我還是覺得用34063的效果不好!
我做了一個效率只有77%!
輸入12VDC,輸出5VDC2A.
如果用TL494做,效率可到多少,成本如何?
0
回復
chinun-lee
LV.7
12
2004-02-06 11:11
@紅衛兵
我做了一個效率只有77%!輸入12VDC,輸出5VDC2A.如果用TL494做,效率可到多少,成本如何?
這個效率我記得是85.7%,用P型MOSFET,成本可能貴1元左右!
1
0
回復
LV.1
13
2004-02-08 19:34
@chinun-lee
不行,就算外接開關管效果都不好,還是用TL494加開關管吧,做2A散熱器都可以不用!!
請教chinun兄:
偶做了一個人9V/2A的,用494加TIP42C,不加散熱片外殼有七十多度,不知chinun兄用的是什么管子?體積大不?方便的話,能否給兄弟來一份線路,謝謝
mail:alading_555@163.com
0
回復
chinun-lee
LV.7
14
2004-02-09 08:02
@
請教chinun兄:偶做了一個人9V/2A的,用494加TIP42C,不加散熱片外殼有七十多度,不知chinun兄用的是什么管子?體積大不?方便的話,能否給兄弟來一份線路,謝謝mail:alading_555@163.com
請教不敢,交流!我做的是14V/2A,頻率是100KHz,用的是MTP2955管子,管子的溫度是70度,
由于要兼顧用最簡單的驅動和驅動電阻的功率,假如改進驅動,效率可能更高!
0
回復
紅衛兵
LV.4
15
2004-02-10 12:26
@chinun-lee
請教不敢,交流!我做的是14V/2A,頻率是100KHz,用的是MTP2955管子,管子的溫度是70度,由于要兼顧用最簡單的驅動和驅動電阻的功率,假如改進驅動,效率可能更高!
請問你的效率85.7%是在輸出14V/2A時候嗎?
.
0
回復
chinun-lee
LV.7
16
2004-02-10 13:26
@紅衛兵
請問你的效率85.7%是在輸出14V/2A時候嗎?.
是啊!
1
0
回復
紅衛兵
LV.4
17
2004-02-10 14:13
@chinun-lee
是啊!1
你不用加散熱片在開關管上嗎?
功率損耗很多呀!4W多了呀!
0
回復
chinun-lee
LV.7
18
2004-02-10 15:05
@紅衛兵
你不用加散熱片在開關管上嗎?功率損耗很多呀!4W多了呀!
老兄,你怎不想想呢??哎呀,我來提醒你吧:
電感不發熱嗎?
驅動電阻不發熱嗎?
電流采樣電阻不發熱嗎?
續流電感不發熱嗎?
控制IC不發熱嗎?
.......
......
.....
....
...
..
1
0
回復
紅衛兵
LV.4
19
2004-02-10 15:19
@chinun-lee
老兄,你怎不想想呢??哎呀,我來提醒你吧:電感不發熱嗎?驅動電阻不發熱嗎?電流采樣電阻不發熱嗎?續流電感不發熱嗎?控制IC不發熱嗎?...........................1
沒有錯,這些都發熱,但占的比例不大!
你的導通占空比多大!開關管溫度多大?是不是裝在封閉的膠殼里工作的?
0
回復
chinun-lee
LV.7
20
2004-02-10 17:43
@紅衛兵
沒有錯,這些都發熱,但占的比例不大!你的導通占空比多大!開關管溫度多大?是不是裝在封閉的膠殼里工作的?
你算過沒有,就驅動電阻就1W有多了,......
導通的占空比倒是忘記了,裝在一個大鐵箱里,等于露天吧!!!

而且這效率也不一定是這個,我幾錯都是有可能的
0
回復
紅衛兵
LV.4
21
2004-02-10 17:48
@chinun-lee
你算過沒有,就驅動電阻就1W有多了,......導通的占空比倒是忘記了,裝在一個大鐵箱里,等于露天吧!!!而且這效率也不一定是這個,我幾錯都是有可能的
我的34063,5V2A露天散熱也OK!
我的驅動電阻功耗0.5W,
0
回復
chinun-lee
LV.7
22
2004-02-10 18:56
@紅衛兵
我的34063,5V2A露天散熱也OK!我的驅動電阻功耗0.5W,
高手!!!!
1
0
回復
紅衛兵
LV.4
23
2004-02-10 20:40
@chinun-lee
高手!!!!1
不敢!
多多交流!
0
回復
shdoqi
LV.6
24
2004-02-11 09:53
@紅衛兵
Look!Thankyou!.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1075951333.jpg');}"onmousewheel="returnimgzoom(this);">
答案:
RS=0.08-0.1
Q1最好用低壓MOSFET
R1=1K
R2=330
CT=330P/470P
L=85UH
COUT=220UF
0
回復
紅衛兵
LV.4
25
2004-02-11 13:58
@shdoqi
答案:RS=0.08-0.1Q1最好用低壓MOSFETR1=1KR2=330CT=330P/470PL=85UHCOUT=220UF
低壓MOSFET太貴!R2太大了.
.
0
回復
chinun-lee
LV.7
26
2004-02-11 16:50
@紅衛兵
不敢!多多交流!
把圖紙貼上來,研究研究,怎樣?我想學學!
1
0
回復
紅衛兵
LV.4
27
2004-02-11 17:21
@chinun-lee
把圖紙貼上來,研究研究,怎樣?我想學學!1
就是上面那電路圖!
三級管用TIP42,其他參數變來變去沒有什么效果.
0
回復
chinun-lee
LV.7
28
2004-02-11 19:03
@紅衛兵
就是上面那電路圖!三級管用TIP42,其他參數變來變去沒有什么效果.
o,I see!
1
0
回復
heboy18
LV.2
29
2005-05-18 08:54
@chinun-lee
不行,就算外接開關管效果都不好,還是用TL494加開關管吧,做2A散熱器都可以不用!!
請哪位兄弟有加mos管的線路
0
回復
hehe
LV.6
30
2005-05-18 10:33
@紅衛兵
Look!Thankyou!.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1075951333.jpg');}"onmousewheel="returnimgzoom(this);">
能不能把你做得波形貼出來?
0
回復
2005-06-06 13:06
@chinun-lee
o,Isee!1
請教一個問題,我用的是上面那個電路圖,擴流管用的是IRF9530   輸出電壓是12V,電流我想達到3A ,但是現在在做實驗時,增加負載當電流大約為400MA時輸出電壓就開始下降,這是什么原因..
