感興趣,請問是用什么電路?效率多少?

就一般的3843 BOOST架構.效率88%多點.

請問電感用的是什么磁芯材料?

呵呵^^^用的東東比較好啦是鐵硅鋁!

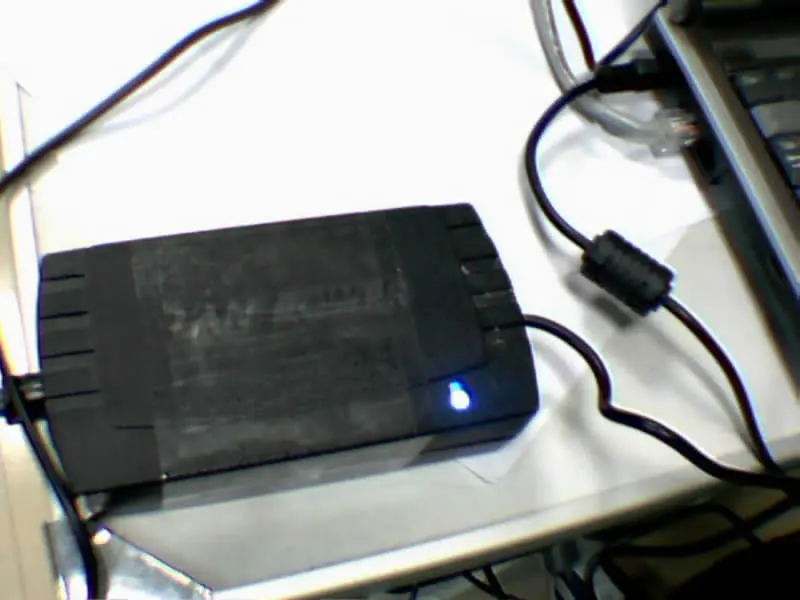

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1103296720.jpg');}" onmousewheel="return imgzoom(this);">

紋波大嗎,BOOST的拓撲.

還好!你看看我后面用了好多的電容并起來的呢.老兄也做DC-DC的電源吧.正好我想請教幾個問題.

我對DC-DC感興趣也做過.

老兄!俺也想要這么個東東,能否也幫俺做一個,成本俺出,勞您費心.如何?

呵呵^^^可以啊!老兄在那?有空多交流.

有什么保護功能

請教:那個電感的感量多打, 是怎么計算的

差不多快100uH了.是如何算的我也有些搞太清楚有空看看書再說吧.現在只做了高低壓保護功能.過流保護功能還沒有做上.

小弟對此很感興趣． 可否把電路發來欣賞下 ?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1103525877.jpg');}" onmousewheel="return imgzoom(this);">

怎么兩片IC,發個PCB分享一下

另一片是做保護電路的.

我才開始做dc-dc很多的東西都不懂,想請教你,
做電源的過程是怎么樣子的,是不是先有一些指標,然后根據要求搭建電路
計算器件值,是不是要用軟件仿真一下?
真是不知道電源是怎么做出來的,請你一定幫幫我,怎么做電源:)設計過程到底是怎么樣子的.

呵呵^^^兄弟!這個問題大了.我個人感覺自己還是個新手.

請問你這個電路有量產過嗎?外殼溫度有多少度?估計有65-70度左右吧,這個電路短路保護功能比較難做.

我現在88%的效率.保護電路是公司的東東我不能貼出來.

你現在開關頻率為多少kHz.此電路D1.L1.Q2元件溫度太高,滿載老化溫度肯定很高.講得不對請多包涵.

我現在是做75K.溫度還好不會超過去時100度.

我做的一個輸出15-24V/3A可調電路.滿載老化外殼表面溫度在68度左右,客戶說溫度高了.外殼尺寸94*52*28mm.電路沒有短路保護,請問你的電路有沒有輸出短路保護.

短路一定要做的.基實很簡單,要在輸入的前面多加一個MOS!

你是說輸入用MOS隔離.BUCK結構,短路保護時將MOS關斷嗎?這樣成本和體積都高很多啊.

呵呵……………我現在只有這招
