TI C2000 移相數字電源調試直播中.......

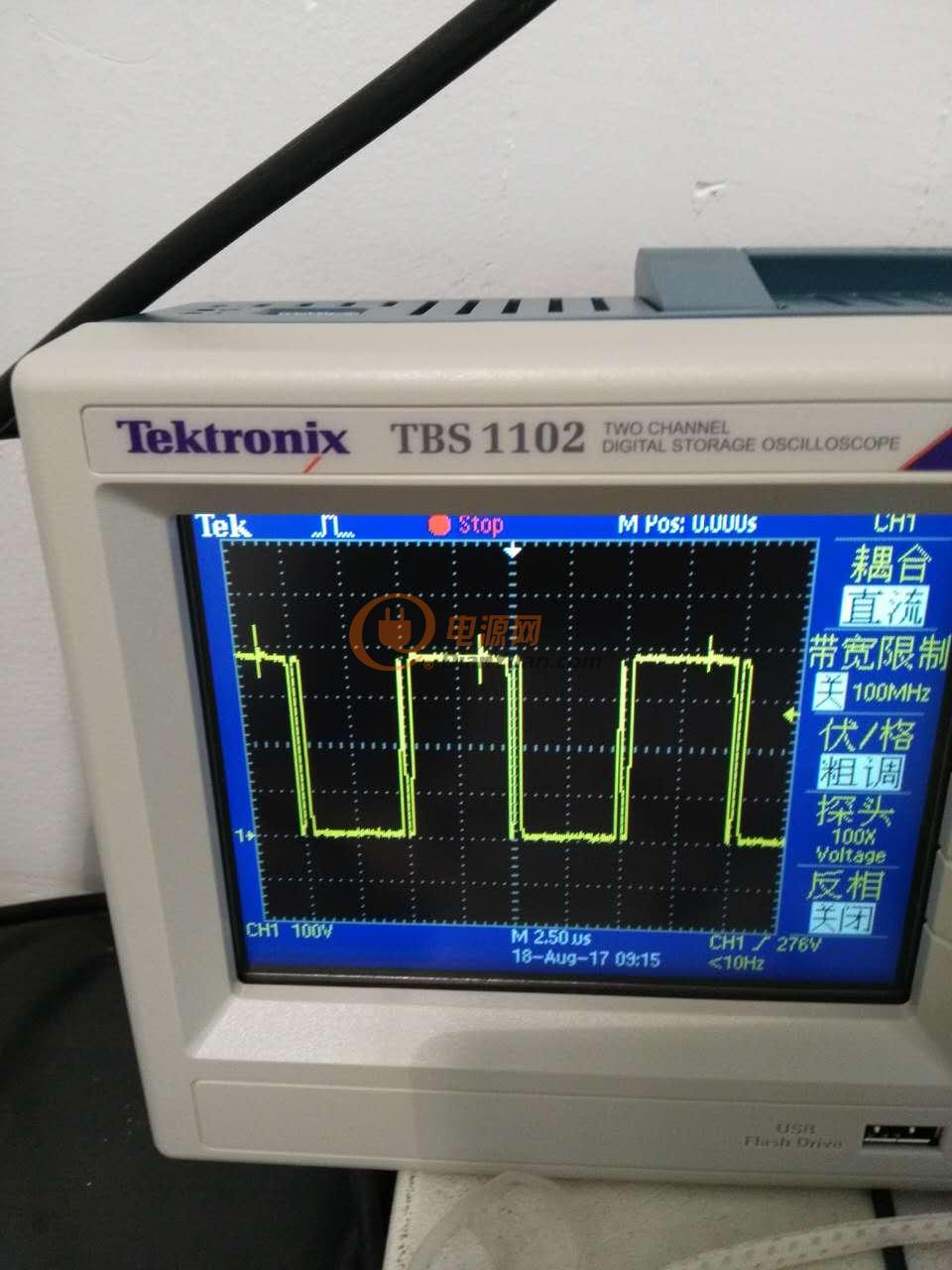

1、超前臂波形

超前臂波形

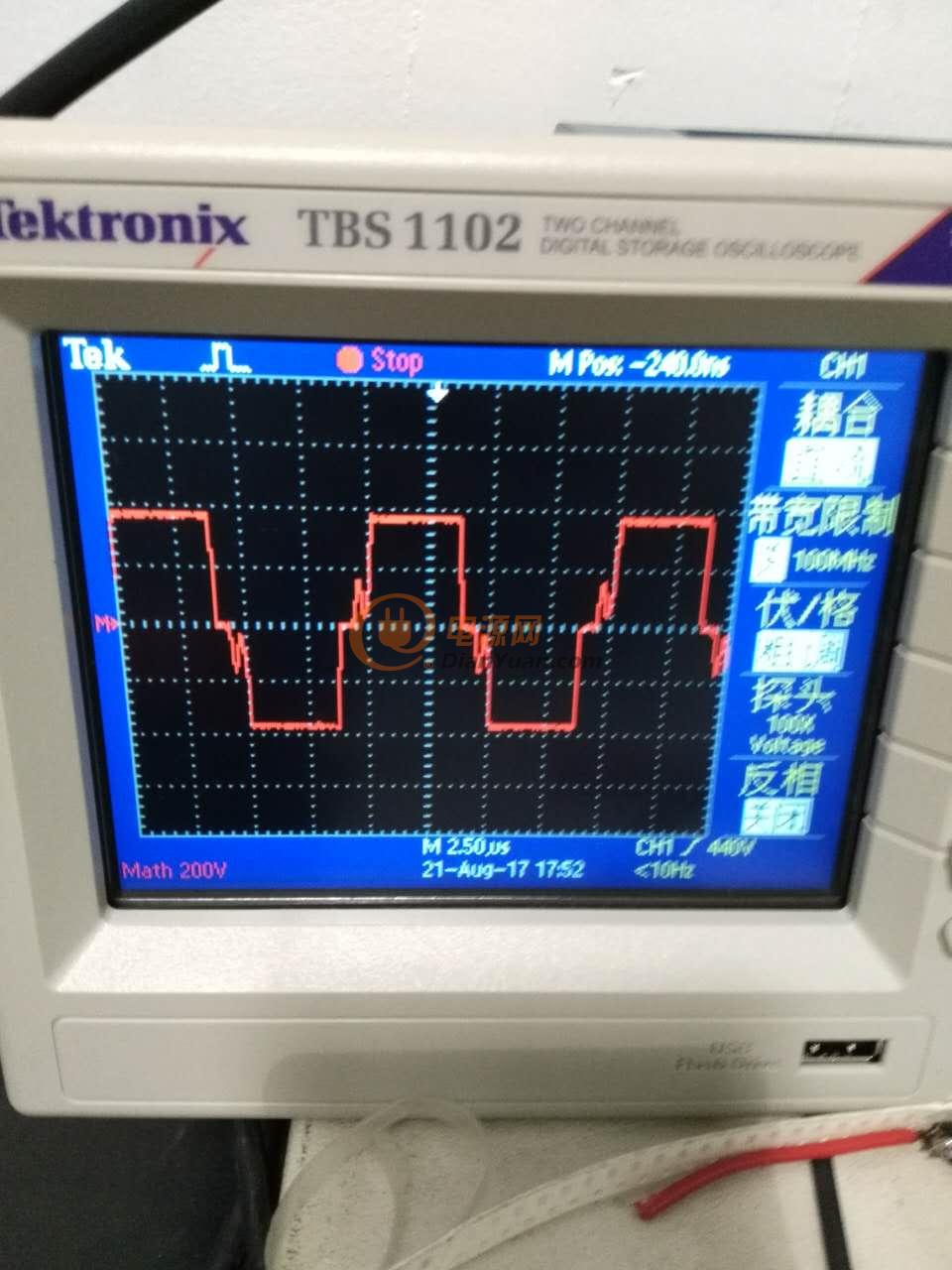

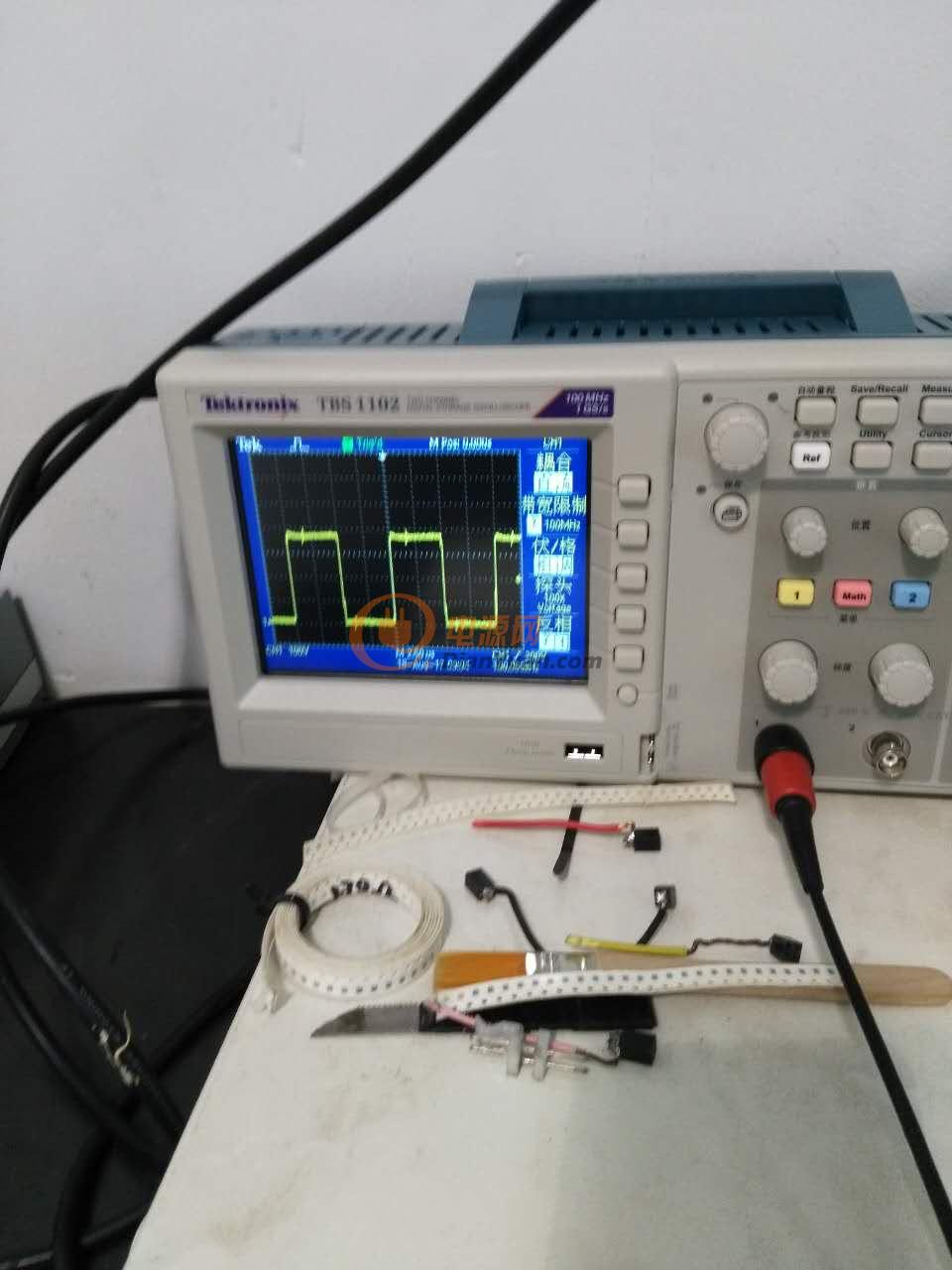

2.滯后橋臂波形（為什么有震蕩）

滯后臂波形



問題是：這波形正常嗎？



全部回復(17)
正序查看
倒序查看
2017-08-18 20:00
搬個板凳看直播
0
回復
zys326
LV.3
3
2017-08-18 20:30
滯后橋臂上下管各并1N5/1600V電容，波形很好，但是工作10幾秒，上端鉗位二極管穿了（額定30A/1200V）。這是什么原因？死區500nS。拜托請指導下
0
回復
2017-08-21 15:35
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.laiyangyintong.cn/bbs/classic/
0
回復
zys326
LV.3
5
2017-08-21 18:35

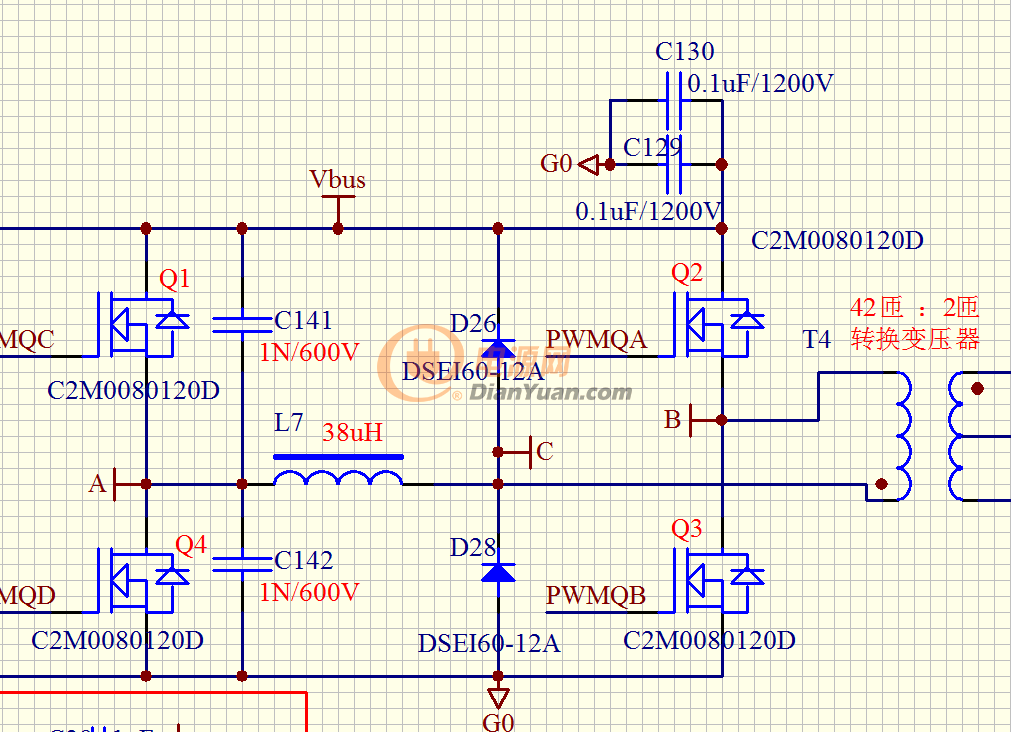

諧振電感38UH,滯后橋臂并1N/600V電容。變壓器初級鉗位二極管D26、D28溫度上升快，是什么原因？

0
回復
zys326
LV.3
6
2017-08-24 19:01

調試中，繼續更新。。。。。。。。

移相全橋變壓器初級鉗位二極管D26 、D28很熱，怎么解決？？

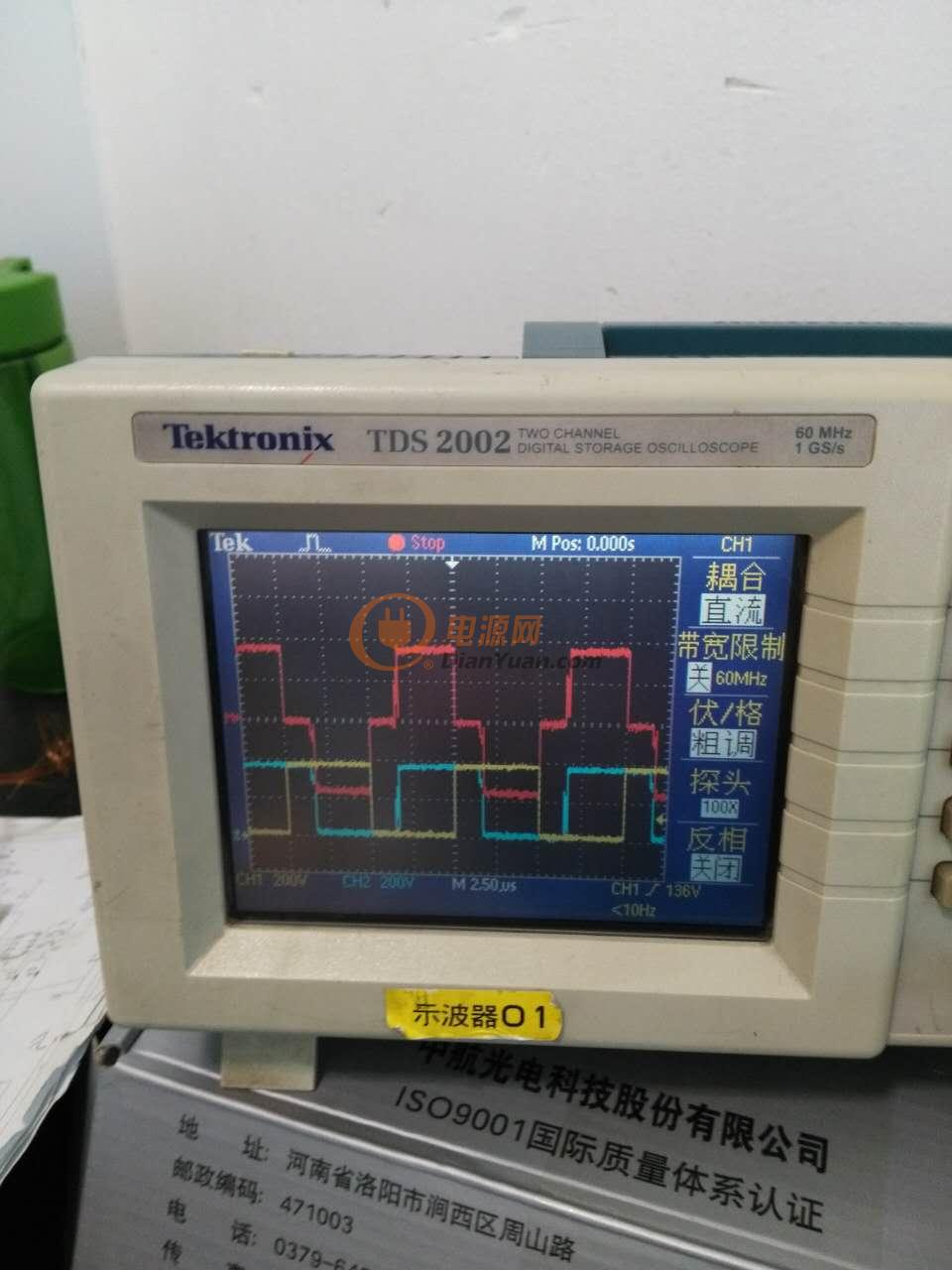

1.前后橋臂MOS管波形 --功率300W波形

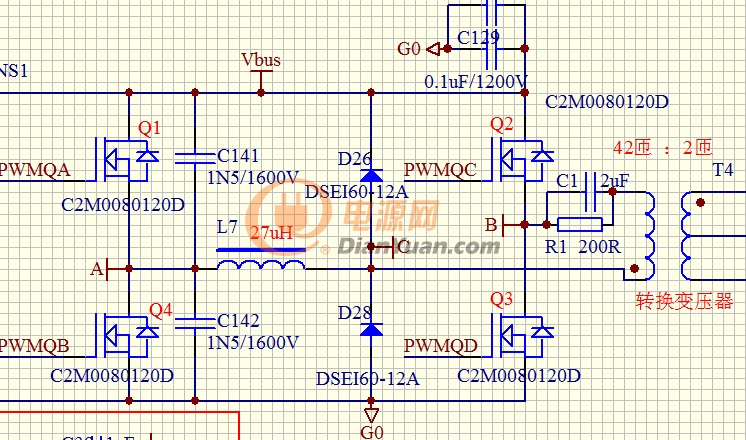

2、移相全橋拓撲



0
回復
2017-08-25 10:54
@zys326
調試中，繼續更新。。。。。。。。移相全橋變壓器初級鉗位二極管D26、D28很熱，怎么解決？？ 1.前后橋臂MOS管波形--功率300W波形[圖片] 2、移相全橋拓撲[圖片]
0
回復
2017-08-26 09:21
@電源網-fqd
[圖片]
坐看直播
0
回復
huangyi59
LV.4
9
2017-08-26 10:34
@154600
坐看直播
坐等更新啊！！
0
回復
海山
LV.5
10
2017-08-26 22:39
@zys326
調試中，繼續更新。。。。。。。。移相全橋變壓器初級鉗位二極管D26、D28很熱，怎么解決？？ 1.前后橋臂MOS管波形--功率300W波形[圖片] 2、移相全橋拓撲[圖片]
關注，期待樓主早日解決問題。
0
回復
2017-08-29 00:58
@zys326
調試中，繼續更新。。。。。。。。移相全橋變壓器初級鉗位二極管D26、D28很熱，怎么解決？？ 1.前后橋臂MOS管波形--功率300W波形[圖片] 2、移相全橋拓撲[圖片]
頂一個
0
回復
2017-09-07 17:39
好像沒人認證回復樓主。找到原因了嗎？
0
回復
2017-09-08 13:12
@zys326
調試中，繼續更新。。。。。。。。移相全橋變壓器初級鉗位二極管D26、D28很熱，怎么解決？？ 1.前后橋臂MOS管波形--功率300W波形[圖片] 2、移相全橋拓撲[圖片]
ZVZCS ?
0
回復
2017-09-08 13:21
@zys326
調試中，繼續更新。。。。。。。。移相全橋變壓器初級鉗位二極管D26、D28很熱，怎么解決？？ 1.前后橋臂MOS管波形--功率300W波形[圖片] 2、移相全橋拓撲[圖片]

做什么參數？

并的電容、二極管都拿掉試試

0
回復
zys326
LV.3
15
2017-09-15 15:57
數字電源，電流環路切換到電壓環路時。輸出電壓有過沖現象，怎么解決
0
回復
zys326
LV.3
16
2017-09-18 10:55
功率加到1500W，大約10分鐘，諧振電感很熱溫升到80度，變壓器初級鉗位二極管，上管溫度高，下管溫度低，相差有20度，這是什么原因？諧振電感溫度這么高怎么整改。？
0
回復
xue007
LV.9
17
2017-09-19 00:55
現在都緊跟張總的N代了。不要費勁搞這個了
0
回復
zys326
LV.3
18
2017-09-19 09:44
@xue007
現在都緊跟張總的N代了。不要費勁搞這個了
什么意思？張總的N代是？？？？
