請教BIT3105保護問題,
我這個電路是驅動4 lamp,當上電時,lamp亮一下就熄滅,我用電池(3節)接到EA PIN,情況還是一樣,我懷疑是電路保護了,用示波器測試CTOSC有波形,但測試RTDLY波形消失.不知為何,請大家幫忙如何檢查?
全部回復(18)
正序查看
倒序查看
@repol
你的INVERTER亮一下就熄滅,有N種原因(如下):1、回授回路有問題,沒有連接好或者回收信號有問題.2、變壓器匝數比不夠,燈管啟輝電壓達不到.3、變壓器匝數比過大,啟輝電壓過高,保護了.4、......
我的三個保護電路:CLAMP,LOAD,OLP
clamp直接short GND
測試OLP "Lamp current detection pin, the open lamp situation is detected if a less than 300mv input is sensed“ my circuit the pin voltage lower 300mv when the lamp off ,why?
clamp直接short GND
測試OLP "Lamp current detection pin, the open lamp situation is detected if a less than 300mv input is sensed“ my circuit the pin voltage lower 300mv when the lamp off ,why?
0
回復
@chengzen20003
repol你好,請問回授電路的問題如何檢查?因為我這個電路是我們公以前一個RD做的,可以動的,所以我想變壓器應該沒有問題,所以我認為是回授電路問題,但不知如何檢查,煩請相告,謝謝.

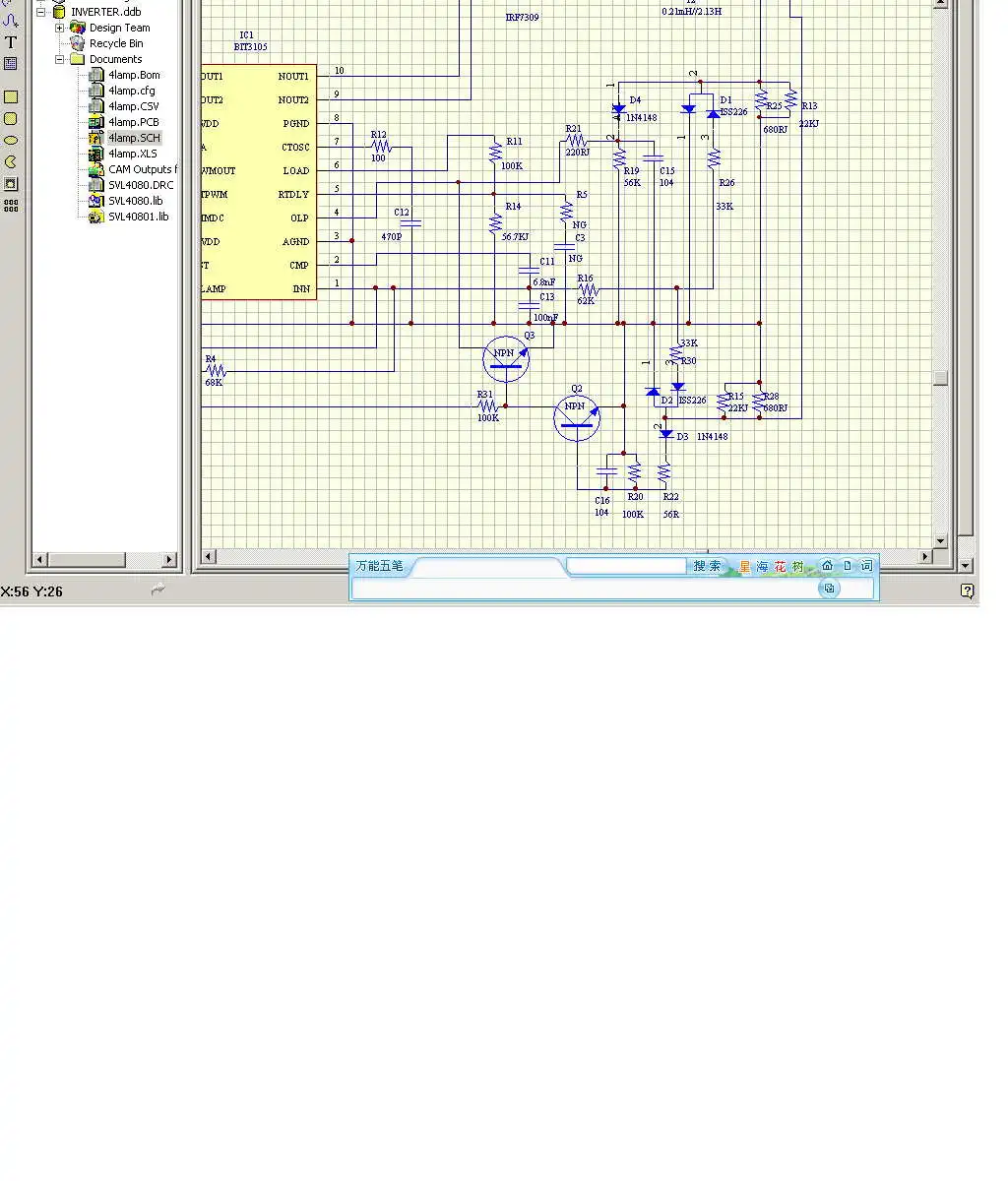

傳上圖,請大家幫忙看看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1607931180596743.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1607931180596743.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@chengzen20003
傳上圖,請大家幫忙看看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1607931180596743.jpg');}"onmousewheel="returnimgzoom(this);">
你這個圖看起來太費勁了.
你做的是2lamps?還是就作了兩路回授?
你做的是2lamps?還是就作了兩路回授?
