這個電源進入恒流的時候為什么打嗝???請教!!

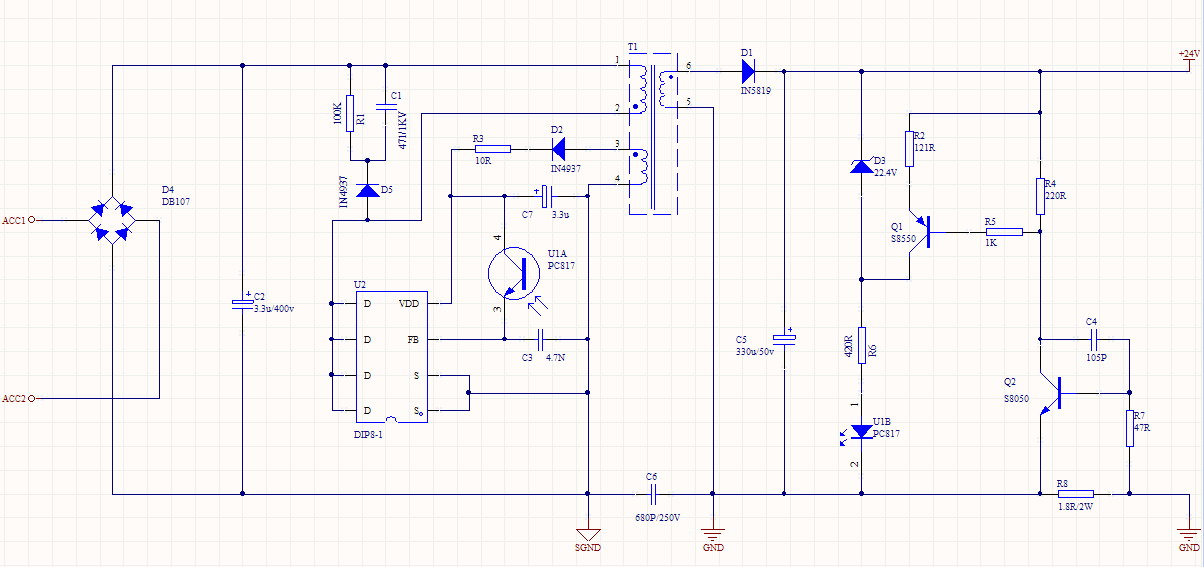

請高手幫忙看下.在輸出18---24V,恒流350MA的時候,電源是一直正常的,但如果負載電阻再小一點,電壓再拉低的話.輸出電壓就斷斷續續的了,如果負載是一個燈的話,效果就是一閃一閃的...

全部回復(6)

只看樓主

正序查看

倒序查看

shanzeng

LV.6

2007-05-05 15:07

這種情況多半跟Vcc有關系,測試一下Vcc電壓,看電路應該是一個SMPS IC,不知道,樓主用的是那一家的?

回復

onepower

LV.4

2007-05-05 15:11

很大可能是IC VDD電壓隨著次級負載電壓變低了,另外你電路的衡流狀態會隨溫度變化的.

回復

xsw810810

LV.4

2007-05-06 08:23

@onepower

很大可能是ICVDD電壓隨著次級負載電壓變低了,另外你電路的衡流狀態會隨溫度變化的.

我用的是viper22a,我測過了,進入打嗝的時候VDD還升高了,在正常的時候電壓是8-9V左右,打嗝的時候電壓升到了12V.不知是不是變壓器的問題???

回復

onepower

LV.4

2007-05-06 14:43

@xsw810810

我用的是viper22a,我測過了,進入打嗝的時候VDD還升高了,在正常的時候電壓是8-9V左右,打嗝的時候電壓升到了12V.不知是不是變壓器的問題???

在正常的時候電壓是8-9V左右,那空載時VCC電壓是多少?輸出空載電壓穩定嗎?

回復

xsw810810

LV.4

2007-05-07 15:37

@onepower

很大可能是ICVDD電壓隨著次級負載電壓變低了,另外你電路的衡流狀態會隨溫度變化的.

我從新用示波器看了下.我先前說錯了.
在空載的時候電壓是穩定的,在20V,350MA的時候,VDD的電壓是11.8V.在16.5的時候VDD的電壓是9.5~10.3V.此刻波形輸出類似三角波了.在13V的時候.VDD就在8--12.5V變化,三角波形的.在12.5的時候有電壓輸出.但馬上又沒有了.VDD斜滑到8V后又上升到12.5V.有電壓輸出.如此循環.

回復

jqun

LV.6

2007-05-07 15:44

@xsw810810

我從新用示波器看了下.我先前說錯了.在空載的時候電壓是穩定的,在20V,350MA的時候,VDD的電壓是11.8V.在16.5的時候VDD的電壓是9.5~10.3V.此刻波形輸出類似三角波了.在13V的時候.VDD就在8--12.5V變化,三角波形的.在12.5的時候有電壓輸出.但馬上又沒有了.VDD斜滑到8V后又上升到12.5V.有電壓輸出.如此循環.

將輔助繞組(給VIPER供電的繞組)再加上1、2圈就好了.但要注意最高輸出電壓時的供電電壓別超過VIPER的允許最高電壓.

回復
