發現saber中的一個問題.用放大器搭建一個基本積分器,用小信號分析頻率響應.畫出的bode圖顯示出的微分頻響(幅頻:20dB每十倍頻程,相頻:90度).
但是用無源RC搭建卻為正確bode圖,這是怎么回事?
是仿真步驟出錯還是saber的一個bug?
在saber的說明教程里,只是對小信號模型的仿真步驟做了說明,而且不是很詳細.而且用saber-2006搭建電路仿真,使用無源RC搭建的積分電路得出的bode圖是正確的,但是如果用OP放大器搭建卻會得出相反的結果,即搭建的積分器,經過小信號分析得出的bode圖卻是微分曲線.
發現saber中的一個問題
全部回復(3)
正序查看
倒序查看
@zjhyln
看你接的是同相積分還是反相積分了
還有同相積分???

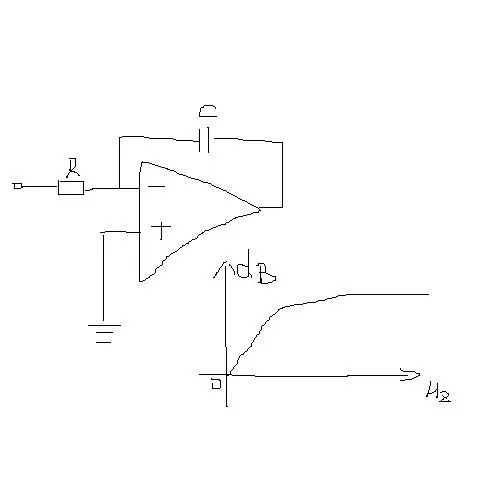

圖是這樣的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/944931178013299.jpg');}" onmousewheel="return imgzoom(this);">
圖是這樣的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/944931178013299.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@wwangjia
還有同相積分???圖是這樣的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/944931178013299.jpg');}"onmousewheel="returnimgzoom(this);">
同相比例放大中 把反饋電阻換成電容不就是同相積分嗎? 電路書中就有的
