不對稱半橋，曾經有采用過，效果不好，后來就提的少了，如果可以就留了下來，效果不好，我試過了，如果估計也一樣，所以就不采用，就沒怎么出現了，因為，不知道的以及過去曾經提高的，所以，還是有人提供這個概念，這種方式有一些問題。是這樣的，驅動問題，占空比不一樣，可變壓器對稱，占空比小的，電壓高，占空比大的電壓低，如果占空比不對稱大，會導通一頭電壓太高，一頭電壓低，再低就不行了，甚至要爆管了，可能就是因為這個原因吧。

非常感謝您的回復！

按您的提示修改了電路，結果波形對稱了。但是加大負載到兩安的時候變壓器原邊的波形有異樣的凸起尖峰，伴隨變壓器較為明顯的嘶嘶聲，而開關管溫度升高很快。這是怎么回事呢？

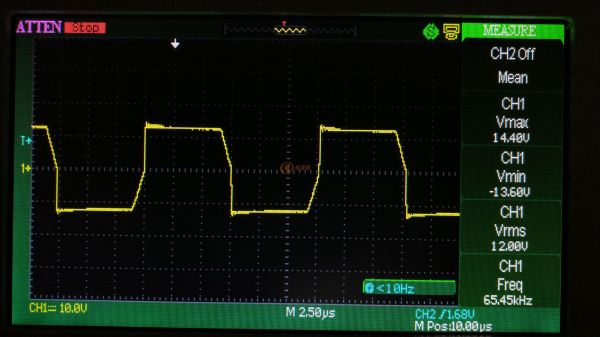

下圖是空載時的波形。

下圖是帶載2A時的波形

望多多指教，先此謝過了！

這種情況，是漏電感產生的，減小漏電感，增大RC吸收器就可以解決了，是因為漏電感產生的反沖電動勢的峰值電壓，關斷是產生的，這樣的管子的溫度比較高，嚴重是要爆管的。改進一下吧。

說得很對！開機5分鐘不到，機子自己熱保護了。開關管散熱器很熱。

奇怪的是不帶載和輕載時都時沒有這個尖峰。

下圖負載電流0.16A。這應該是說明RC吸收電路還是起作用的吧?

RC吸收電路的電容選擇有什么講究嗎?

是這樣的，RC吸收器多少合適，看情況，即消弱諧波，漏電感大的吸收器就必須大一些，漏電感小的小一些，如果漏電感非常非常小，就是不用吸收器都可以的，即變壓器密繞，當然太密繞的匝電容就大，我所知瑞凌電焊機變壓器的非常密繞，即一層初級一層次級，若干層，初級次級分別并聯，這樣的漏電感非常小，效率提高了相當不少，吸收器非常小，5600瓦的200安28伏輸出，可靠性相當不錯，如果漏電感大，輸出功率大要爆管的。

恭喜被添加到社區經典圖庫，并獲得1積分
http://www.laiyangyintong.cn/bbs/classic/

加大的吸收電容，減小吸收電阻的阻值后變壓器原邊的波形好看多了。

空載時原邊的波形

帶載兩安時原邊的波形

可又發現另外一個問題就是輸出直流電壓的紋波比較大。輸出130vdc,不帶負載的時候輸出紋波電壓為小于2Vpp，輸出帶上3A培負載輸出紋波電平超過了10Vpp。

要怎樣去查找產生這樣高紋波的原因？這樣高的紋波一般是由什么原因產生的？要怎樣才能將紋波減小一些呢？

好帖！

樓主怎么修改電路的？分享下
