續流二極管斷開，電感續流通路不暢，可能會觸發保護。

恭喜被添加到社區經典圖庫，并獲得1積分
http://www.laiyangyintong.cn/bbs/classic/

不知道變壓器初級是怎樣的，也有可能是因沒有續流二極管導致輸出電壓經變壓器反射到初級引起芯片過壓保護。

那TOP249的應用電路的整流二極管并在一起為什么不會引起芯片過壓保護。

那TOP249的應用電路的整流二極管并在一起為什么不會引起芯片過壓保護。

這個是反激電路，一樓的是正激電路。

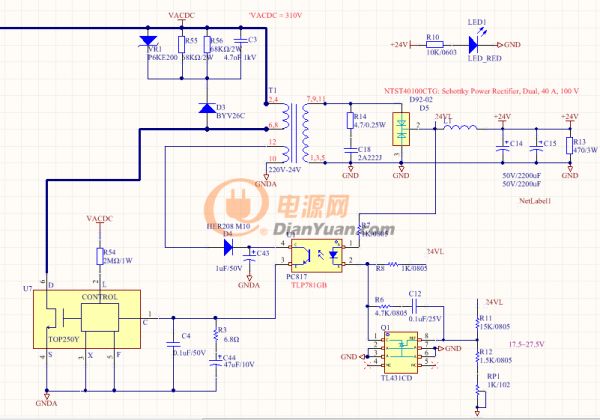

好的有點明白，如果用top250代替KA1(L,M)0880B可以嗎，用于一樓的正激電路，電源輸入、變壓器和反饋電路不改動，就是改動KA1(L,M)0880B那部分可以嗎

TOP250電流比KA1M0880B小。前者是電壓控制模式后者是電流控制模式，如果直接替換而不改反饋參數的話電路可能會震蕩。

改了之后，帶上負載TOP250發熱嚴重，幾分鐘就進入保護狀態了

boy59可以加你QQ么，詳聊。

水平有限，有什么問題就在論壇上探討吧總有人會回答你的，電路參數要盡量詳細些方便大家幫你分析。

TOP250Y替換KA1M0880B后發熱嚴重

輸出功率多少？輸入電壓多少？測一下Vds電壓，反激TOP250耐壓700V正激KA1M0880芯片耐壓800V。

交流輸入220V，整流后為直流320V左右，輸出功率為24V*4.5A

如果電路工作穩定沒有震蕩，可能是封裝和散熱的問題。

正激式電源的L1是儲能電感，儲存滿了，就磁飽和了，就可能導致保護電路動作，關閉PWM的輸出，所以就是以上故障現象。在橋式或半橋電路中的電感是扼流作用；而反激電路的電感是阻止高頻信號，配合電解電容實現濾波的。
