變壓器求助，求分析

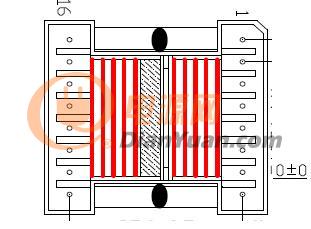

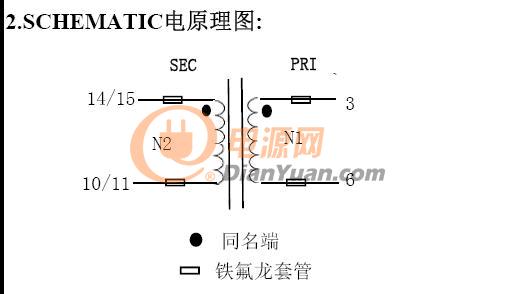

以下是變壓器圖片，EFD40/200W；次級圈數比初級圈數多，初級19TS，次級34TS；初級感量在130UH，漏感在34UH。

請各位大師分析一下此變壓器是什么TOP中用的變壓器，LLC，或反激，大概的輸入、輸出電壓是什么情況，是升壓?jiǎn)幔坑迷谑裁磮?chǎng)合。十分感謝！

全部回復(8)

只看樓主

正序查看

倒序查看

sunzhima

LV.2

2017-07-06 16:34

回復

sunzhima

LV.2

2017-07-07 10:28

大師，大神們，請幫忙指點一下，急啊！十分感謝！

回復

ymyangyong

2017-07-07 11:59

應該是LLC用的變壓器。

回復

juntion

2017-07-07 17:40

@ymyangyong

應該是LLC用的變壓器。

這是LLC所使用的, 因?yàn)橐刂坡└? 所以需要雙槽Bobbin, 其他都是採單槽Bobbin....

不過你一次與二次應該相反了, 因?yàn)槟闼龅臑樯龎?.

所以應該一次為34TS, 二次為19TS才對, 因?yàn)長LC很少拿來做升壓, 大多是做降壓....

回復

sunzhima

LV.2

2017-07-08 13:41

@juntion

這是LLC所使用的,因?yàn)橐刂坡└?所以需要雙槽Bobbin,其他都是採單槽Bobbin....不過你一次與二次應該相反了,因?yàn)槟闼龅臑樯龎?.所以應該一次為34TS,二次為19TS才對,因?yàn)長LC很少拿來做升壓,大多是做降壓....

謝謝大師的回復！

一次、二次側沒有搞錯，別人就是這樣用的，因?yàn)閷?duì)使用的情況不清楚，所以發貼提問，二次側的圈數比一次側多，是什么變壓器，是不是升壓用在LCD背光上面或其它什么場合，請有這方面電源經理的大師指點，幫忙。十分感謝！。期待中.......

回復

sunzhima

LV.2

2017-07-27 09:28

請各位大神回復，指點一下。謝謝！

回復

linepro

LV.7

2017-07-27 10:59

@sunzhima

謝謝大師的回復！一次、二次側沒有搞錯，別人就是這樣用的，因?yàn)閷?duì)使用的情況不清楚，所以發貼提問，二次側的圈數比一次側多，是什么變壓器，是不是升壓用在LCD背光上面或其它什么場合，請有這方面電源經理的大師指點，幫忙。十分感謝！。期待中.......

LLC升壓也是可以做的，我現在做的就是半橋LLC升壓
