1.方案名稱：DC-DC升壓恒流200W驅動方案、適用一切大功率升壓恒流驅動方案

2.方案品牌：深圳市世微半導體有限公司

3.方案概述：AP80SY是當前模式的LED驅動器和升壓控制器。 PWM DIM輸入不僅可以驅動負載PWM開關，還可以實現NDRV開關和誤差放大器的工作。該功能提供了非常快速，真正的PWM負載切換。外部電流檢測電阻和斜率補償電阻使其靈活適用于各種應用。一個ISEN引腳用于編程LED電流。通過用PWM信號驅動DIM引腳，可以實現高對比度的真正PWM調光。 LED電流與DIM引腳占空比成正比。AP80SY具有廣泛的保護功能，包括OLP，SLP，OCP，OVP和OTP。它采用SOP-10封裝。

4.方案特點：

（1）7V至27V輸入電壓范圍

（2）高功率電流模式DC / DC升壓控制器

（3）100Hz至1kHz調光頻率內置5V / 12V穩壓器

（4）可編程LED電流0可編程坡度補償

（5）Protections：

（6）開啟LED保護（OLP）

（7）短路保護（SLP）

（8）開關過流保護（OCP）

（9）輸出過壓保護（OVP）

（10）溫度保護（OTP）

（11）SOP-10包裝

（12）RoHS合規

5.方案規格：SOP-10

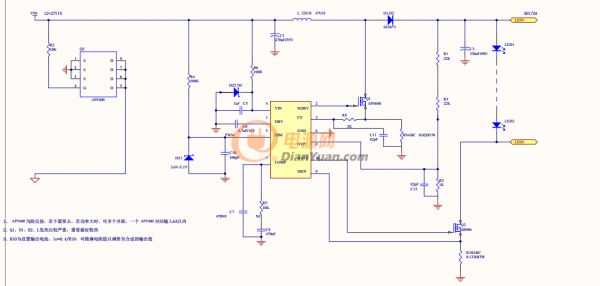

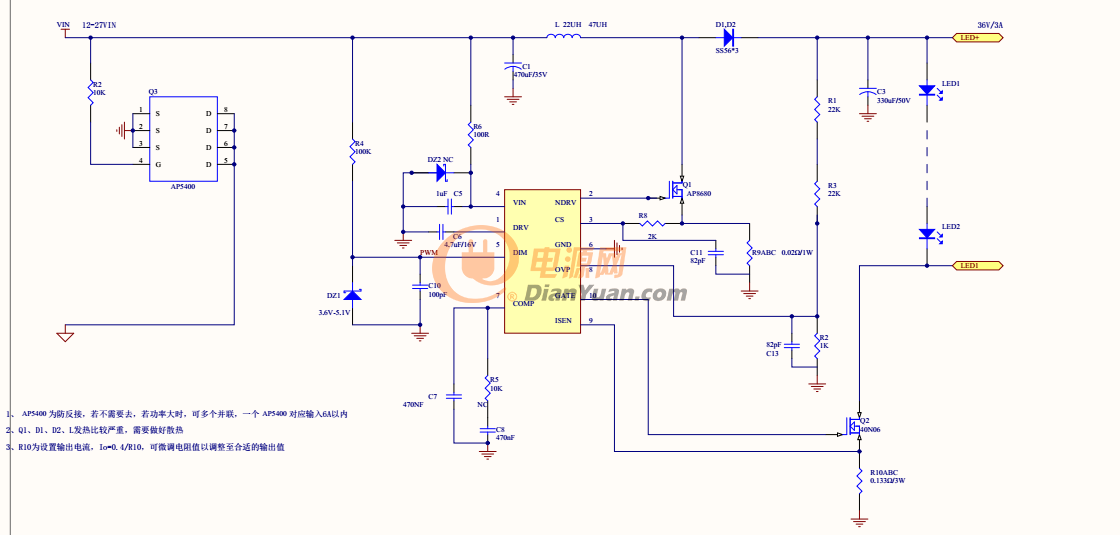

6.應用電路：

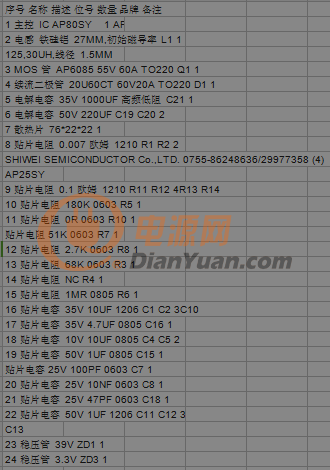

7.材料清單：

8.聯系方式：

歐陽：18811874036

     QQ:2355558464

     郵箱：shiweiic@126.com

    歡迎一起交流
