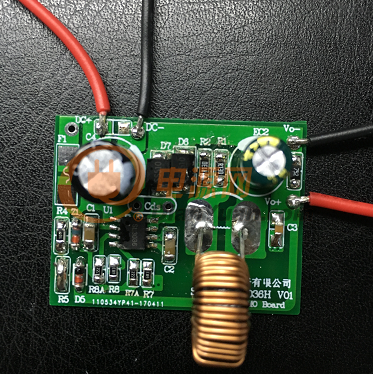

1 方案名稱：DC-DC 內置MOS 100V降壓恒壓驅動方案

        2 品牌名稱：SL3036

        3 方案特點：支持寬輸入電壓：8-90V，支持輸出：12V/2A  5V/2A

        4 規格：

                  SL3036 是一款支持寬電壓輸入的開關降壓型DC-DC，芯片內置100V/5A功率MOS，最高輸入電壓90V。

                  SL3036具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達2A 以上。

                  SL3036同時支持輸出恒壓和輸出恒流功能。

                  SL3036 采用固定頻率的PWM控制方式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。

                  SL3036 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

                  SL3036 采用ESOP8 封裝，散熱片內置接VIN 腳。。

                  寬輸入電壓范圍：8V~90V

                  輸出電壓從5V 到30V 可調

                  支持輸出恒壓恒流

                  支持輸出12V/2A，5V/2A

                  高效率：可高達96%

                  工作頻率：140KHz

                  低待機功耗

                  內置過溫保護

                  內置軟啟動

                  內置輸出短路保護

        5 應用范圍：恒壓源    電動汽車    電動自行車    電瓶車    扭扭車    卡車

        6 電路圖：



        7 物料清單：



        8 聯系方式：    深圳市森利威爾電子有限公司

                              曾生:13537575802 QQ：2355368873
