艾默生HRS850-9000C通信電源改0-70V可調

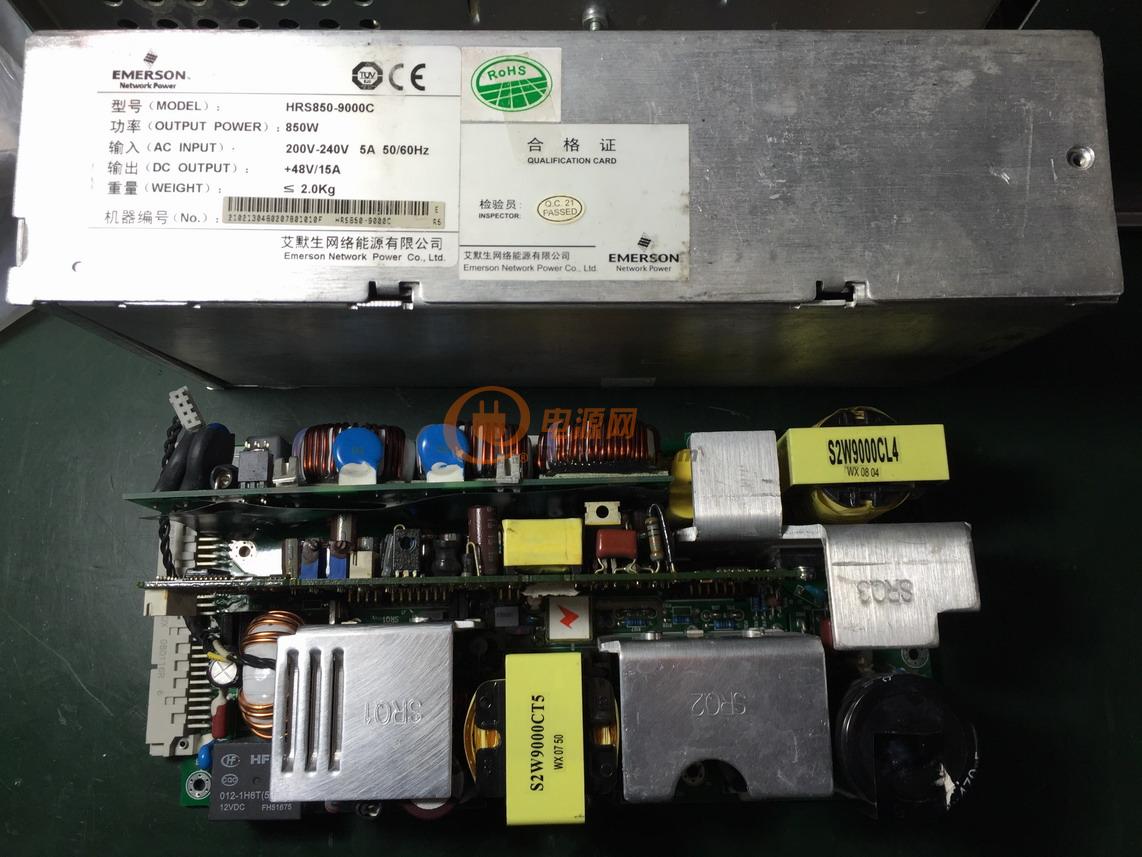

電信企業全面光纖改造，淘汰了很多配套交換機的電源，其中一款愛默生通信電源，型號：HRS850-9000C,想改成可調。該電源的監控和保護非常齊備，控制板是4層板，集成度非常高，走線極其復雜難找，找遍網上沒有一點資料。費了幾天時間總算有點眉目。成功將該電源改成0-70V 可調。上圖。

全部回復(16)

只看樓主

正序查看

倒序查看

gem1024

LV.5

2017-03-21 10:39

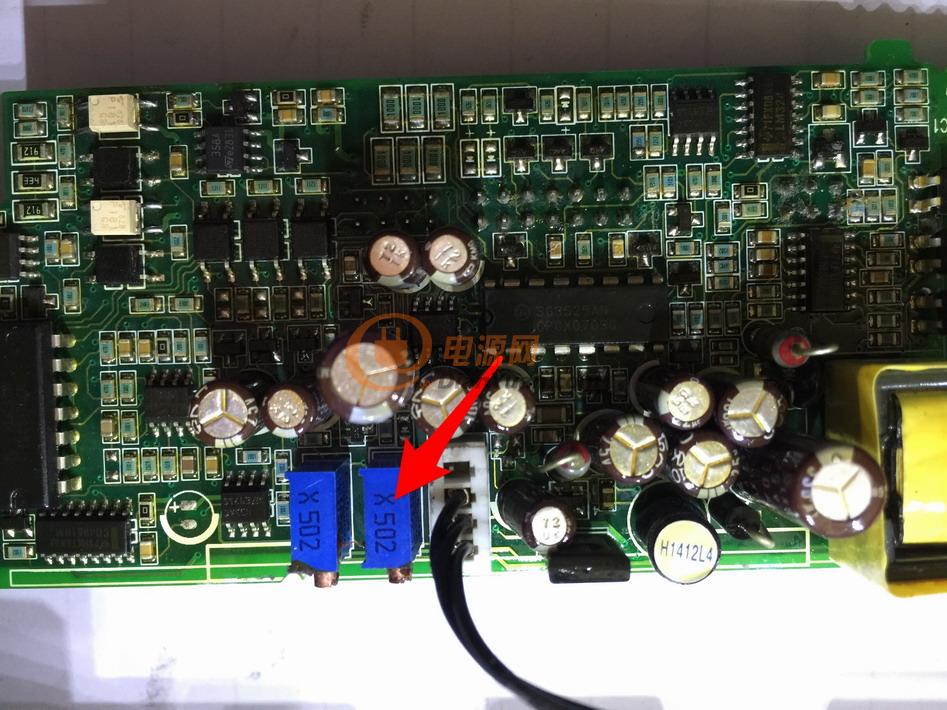

該處5K電位器為原機電壓微調。不必管它。左邊可能是過流保護可調，沒有深究。

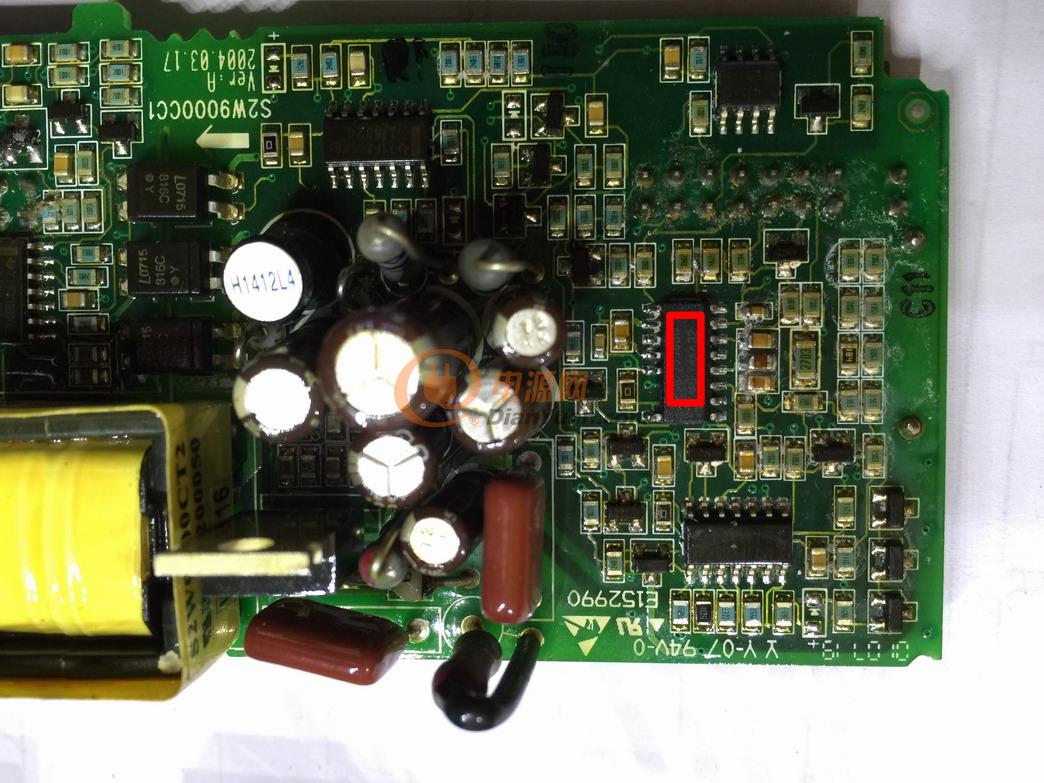

PFC使用的是MC33368D，似乎比較容易壞，芯片壞除了沒有PFC升壓外，后級也同時保護，整機沒有輸出。

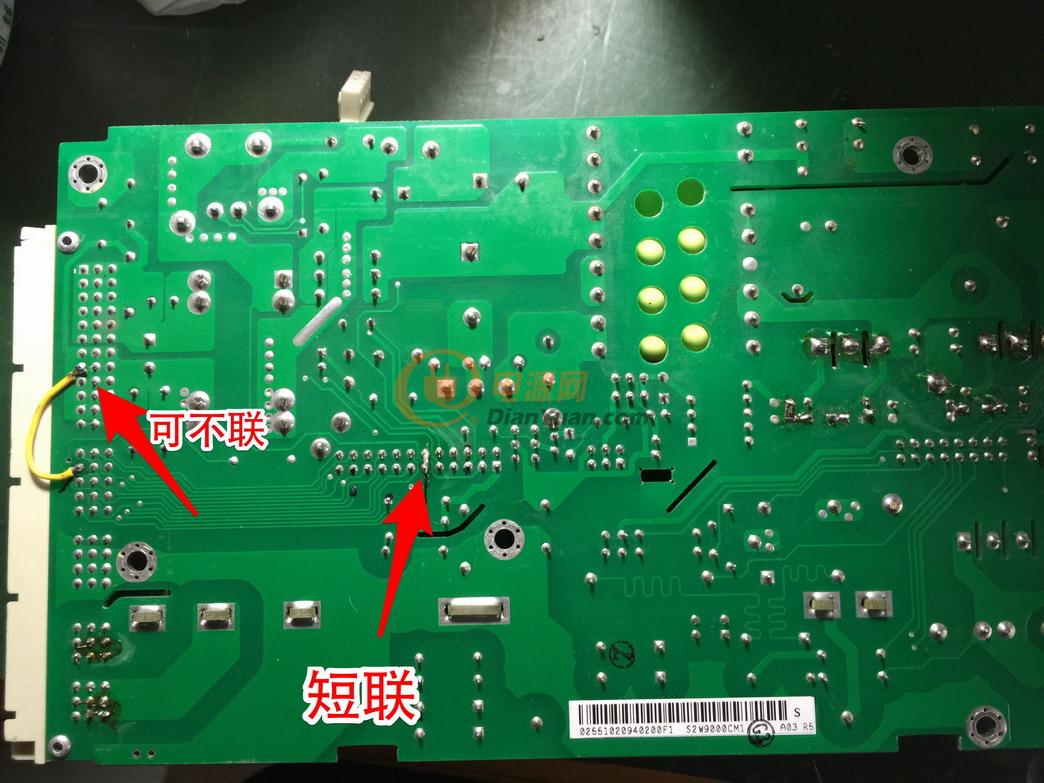

這個電源單獨使用不能啟動，必須如上圖短聯

回復

gem1024

LV.5

2017-03-21 10:51

@gem1024

[圖片]該處5K電位器為原機電壓微調。不必管它。左邊可能是過流保護可調，沒有深究。[圖片]PFC使用的是MC33368D，似乎比較容易壞，芯片壞除了沒有PFC升壓外，后級也同時保護，整機沒有輸出。[圖片]這個電源單獨使用不能啟動，必須如上圖短聯

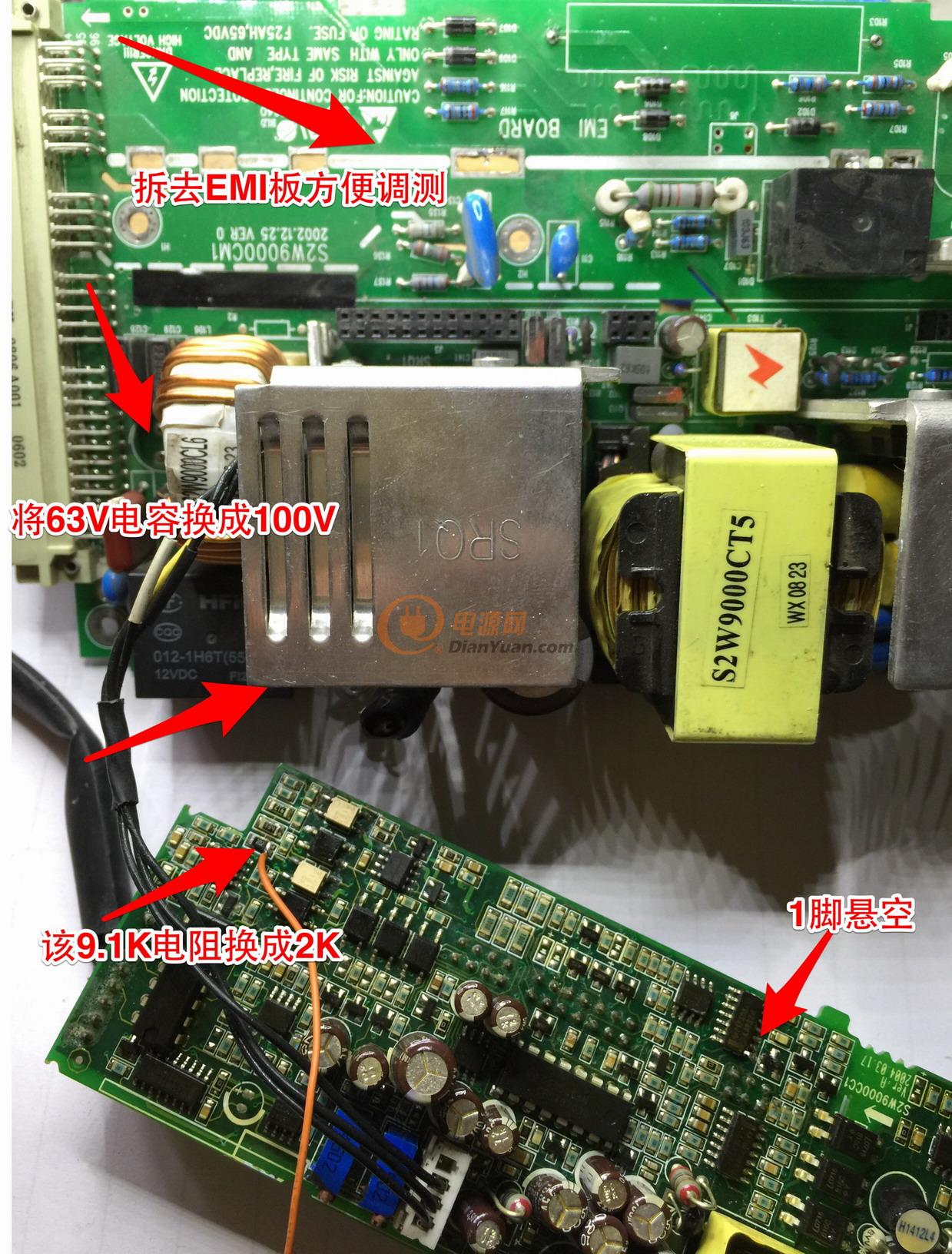

如圖改。目的是控制3525的2腳，將此處9.1K電阻換成2K,從此處接10K電位器到地。這樣2腳電壓可從0V調到3.5V左右，輸出電壓可從0-70V.

懸空這個LM324的1腳去掉過壓保護。

回復

gem1024

LV.5

2017-03-21 10:59

@gem1024

[圖片]如圖改。目的是控制3525的2腳，將此處9.1K電阻換成2K,從此處接10K電位器到地。這樣2腳電壓可從0V調到3.5V左右，輸出電壓可從0-70V.懸空這個LM324的1腳去掉過壓保護。

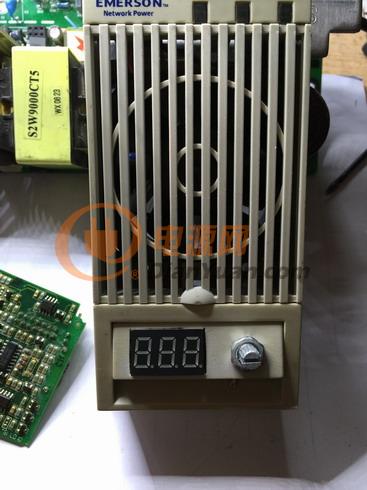

面板這樣改。

存在問題，取消過壓保護的同時對過流是否有影響還沒有驗證。是否有高人也改過該電源，提點建議。

回復

電源網-fqd

2017-03-21 11:35

已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/

回復

dzy1977

LV.3

2017-03-22 09:07

@gem1024

[圖片]面板這樣改。存在問題，取消過壓保護的同時對過流是否有影響還沒有驗證。是否有高人也改過該電源，提點建議。

真不錯，這樣的電源如果沒有資料的話不好改，很考驗功力的。

回復

王正偉

LV.1

2017-03-27 18:59

@gem1024

[圖片]面板這樣改。存在問題，取消過壓保護的同時對過流是否有影響還沒有驗證。是否有高人也改過該電源，提點建議。

樓主還在嗎？加個10K的電位器是和2K的串聯效果嗎？

回復

gem1024

LV.5

2017-03-29 13:22

@王正偉

樓主還在嗎？加個10K的電位器是和2K的串聯效果嗎？

將9．1K電阻換成2K－3k電阻，這個電阻一端是Vref，另一端不知怎么繞圈圈反正是控制3525第2腳，10K電位器接這一端和公共地，

至于這個2K電阻多少更合適看10K電位器控制范圍，這個誰都會的。

實際使用上不很滿意：可從0V起調，但0－20V左右線性太差。另帶載電壓最高約65V左右

這種改法肯定不是最好方案，發帖給同行引個路

回復

王正偉

LV.1

2017-03-29 15:21

@gem1024

將9．1K電阻換成2K－3k電阻，這個電阻一端是Vref，另一端不知怎么繞圈圈反正是控制3525第2腳，10K電位器接這一端和公共地，至于這個2K電阻多少更合適看10K電位器控制范圍，這個誰都會的。實際使用上不很滿意：可從0V起調，但0－20V左右線性太差。另帶載電壓最高約65V左右這種改法肯定不是最好方案，發帖給同行引個路

謝謝樓主！現在改好了。就是帶載12V50W的燈泡只能帶一個兩個就帶不起了。
