R101燒的很紅，說明R101后有短路，和橋堆601后面沒關系，U101壞，有可能會造成R101通紅，思路是對的，但是TNY264和FSQ510管腳和功能一樣不？查資料圖了沒有？能不能替換？

這簡單的判斷,你的L101可能線斷掉了, 因為L101阻抗不可能比R101大, R101都變紅了, 那L101豈能沒事??

FSQ510與TYN264是兩個不同的控制型態, 無法代用, 你還是乖乖去往上標一顆, 不然除非你可以改....

幾個步驟你試一下

1). 先拆Q601,Q602讓PFC先不動, 拆掉JP601,JP602 讓主PWM與CCFL端不動

2). 檢視Stand By電路把L101短路起來, R101就不要管他了, 看輸出起的來起不來, 起的萊那就是L101斷掉後,U101無法工作造成

     起不來, 那

     a. 量PIN8 起動腳, 必須有大於IC啟動電壓, 若完全沒電壓或電壓很低, 量一下電阻看有沒有壞, 壞就換掉, 沒壞IC可能掛掉

     b. 量PIN8 起動腳, 電壓有大於IC啟動電壓且跳動, 量一下D107與D109看有沒有壞, 沒壞, 拆掉Q101再測一次, 如果上的來

         那VCC那條路徑有元件短路,排除...

3). 當Stand By板上的來, PFC還先不讓他動, JP601,JP602裝回去, CCFL板連接線不接, 開機看看主電源有沒上來, 若會爆, 那是主電源那的問題

     查主電源吧....

先測試有問題在上來問....

已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/

R101A是過流燒的，換10歐以下試試。這兩個芯片也不能直接代換。

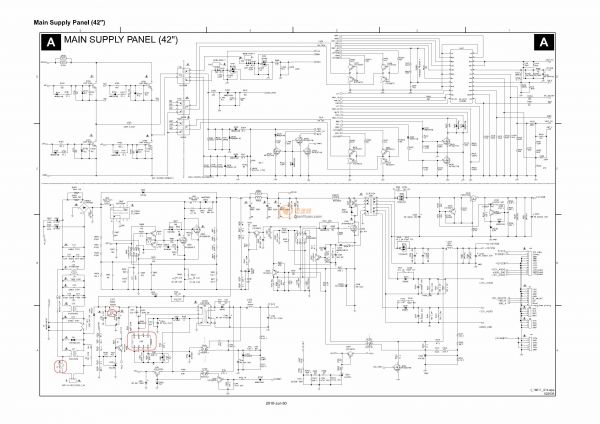

謝謝juntion，先糾正我之前描述內容的錯誤，在用TNY264代換后發現燒紅的電阻應該是R101A，但在圖紙中找不到，然后我測繪了一下，把圖紙更新了一下，紅色圈起來的就是有改動的地方。

我測試了一下，R101和L101都沒有壞，R101A已經燒斷了，由于色環看不清了，可能是120歐的，在按juntion的步驟操作前，我用一顆120歐的電阻焊在了R101A的位置。然后拆Q601，Q60，JP601，JP602 測試結果如下（現在手上還沒有FSQ510,我又把之前的換回去了）：

3.3V輸出沒有，U101 PIN8在開機后緩慢上升到8V，我還量了一下U101 PIN5有2.3V左右

如果線路沒錯, 那R101A不應該是120R, 因為120R在110V時將動不了...

U101供電路徑有兩條, 一是來自R101A路徑, 二是來自D130路徑, 其中R101A只有半週整流, 對IC啟動可以, 但供電就不足, 所以其阻值應該更小12R或是1R

這樣才有可能讓SB這一組動作, 然後啟動主電源時PFC動作會打到400V, 從D130路徑補電壓給U101, 此時D101A,B二極體變不導通, 那條路徑斷路

所以設400V通過100R可以讓U101動, 那你一開始的電壓220V時電壓會大約((220*1.414) /2)*.75=116V     * 除2是半週, * 乘0.75是半週整流效率

所以400V / 116V = 3.4   100R /3.4 = 29  R101A阻值至少要低於29R以下, 你接120R只能充電不能啟動.....

U101 Pin8有8V表示那路逕無問題, 現在看PIn5 , 盡量排除Pin5上的阻抗, 讓IC啟動電壓可以完全由Pin5路徑接手.....

R101A換成12R后開機立馬燒保險，R101A被燒黑（在拆掉Q601、Q602、JP601、JP602的情況下），是否證明U101已壞？等網上淘的FSQ510收到后再試

可能....因為在斷開PFC回路與主電源後, 所以有電流只有在U101這一組, 因為他是內建MOSFET, 所以可能內部MOSFET有損壞

但是, 當你R101A使用200R時, 在U101 Pin8還有電壓, 表示MOSFET不是絕對損壞, 可能是在"啟動"後失控燒保險絲, 你可以先試一下你的回授迴路

就是回授光耦部分, 以施加電壓方式看看一次與二次在3.3V達到時, 光耦會不會通, 另外在看一下你的輸出二極體是否有問題

不要到時不是IC問題就白買了.......

FSQ510買回來了，而且我在網上找到這種板子的圖片，看了一下R101A的色環，應該是120R的，所以R101A處我還是焊的120R/1W的電阻，上電后R101A立馬被燒斷（同樣在拆掉Q601、Q602、JP601、JP602的情況下），于是我找到之前那個120R電阻（測試U101 PIN8只有8V的時候），其實在測試U101 PIN8時這個電阻已經被燒斷了，下來該怎么排除好呢。R101A我不敢換12R試了，怕又爆。

你之前120R與現在的R101A有啥不同?怎之前不會燒, 現在會燒?

U101先不裝, 量測各點電壓看是否正常, 且送電後R101A會不會燒,若是會燒, 朝那路徑檢查元件哪裏短路或低阻..



其實之前裝的120R電阻也燒了，我沒發現而已，而且在R101A燒斷的情況下量U101 PIN8電壓為8V左右，現在我把它找出來量了一下已經是燒斷了的

終于修好了，謝謝juntion的幫助。結果發現,D101A,D101B,D130,D601一路都被擊穿了，另外Q601的DS也被擊穿，全部換了就好了。不過修好后發現電視在色彩過渡方面有問題，這個電視一直是父母在看，我以前沒注意有沒有這個問題。如下圖，當色彩有連續過度時，本應該像上面那個的，實際效果變成下面那種有跳變的了。

你這是用 Pattern Generator測試的麼? 若是, 再試試R.G.B 變化, 還有中心彩圖與四角彩圖, 因為你那畫面不確定是不正常

有可能是 Generator 本身輸出 Pattern 就是如此, 另外, 如果是細紋或是抖動(因為照片看不出來), 那輸出到系統板電壓濾電容都給它換掉吧...

保險燒了首查開關管，都是燒出來的經驗。
