1.方案名稱：TP2538

2.品牌名稱：常州頂芯半導體

3.規格：SOP7

4.方案簡介：

        TP2538是一款高效率、高集成度、原邊調節的PWM功率開關，其主要應用于小于10W的AC/DC反激式開關電源。TP2538通過去除光耦以及次級控制電路，簡化了充電器/適配器等傳統的恒流/恒壓的設計，從而實現高精度的電壓和電流調節。

TP2538的復合模式的應用使得芯片能夠實現低靜態功耗、低音頻噪音、高效率。內置的頻率抖動可以很好的降低芯片的EMI以及EMI濾波成本，而且高集成的功率管能夠降低外部PCB的面積以及系統的成本。

TP2538同時具有多種保護功能：逐周期峰值電流檢測、欠壓保護、過壓保護、VDD鉗位、過載保護等。

5.方案特點：

集成高壓功率管

+/-5%恒壓調節

全電壓范圍內實現高精度電流調節

內置高精度恒流調節的線電壓補償

內置變壓器電感補償

可編程的輸出線補償

內置可提高效率的自適應多模式PWM/PFM控制

低啟動電流

內置軟啟動

內置前沿消隱

逐周期電流限制

欠壓保護

內置短路保護以及輸出過壓保護

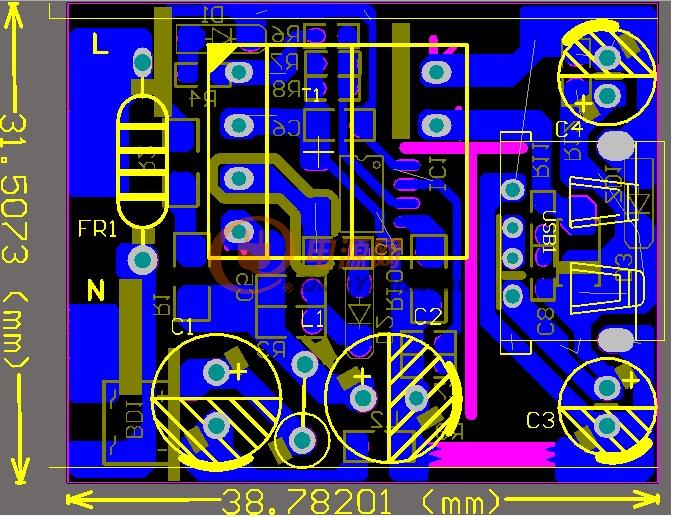

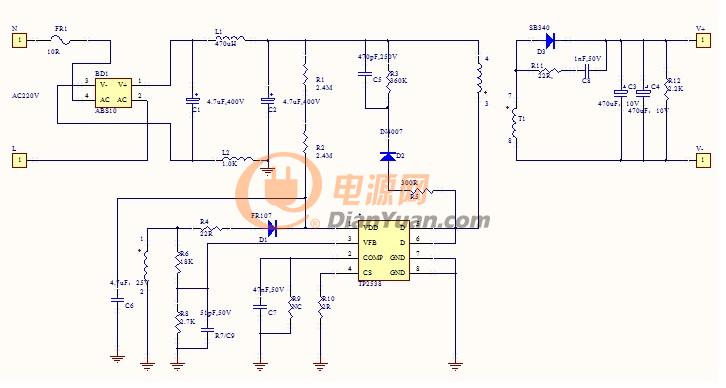

 6.電路圖：

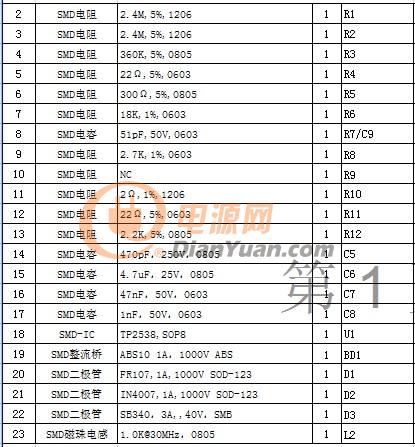

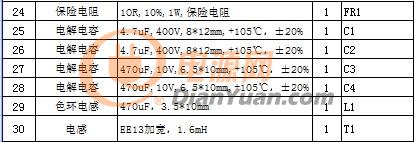

7.物料清單：
