BUCK電路中MOS管需要吸收電路嗎？

剛學電源方面的，不太懂，要設計BUCK電路60V最低降到55V 電流最大15A這個樣子，頻率100K

看BUCK電路基本結構如下：

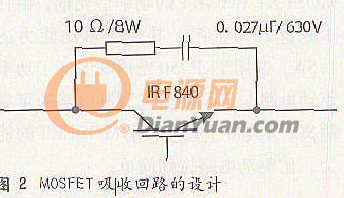

有些資料有吸收電路什么的如下：

MOS管結構圖如下：

這里有個二極管什么的，還有必要要吸收電路嗎？另外這個MOS管DS反向用行不行？

全部回復(6)

只看樓主

正序查看

倒序查看

lingyan

2017-01-12 16:53

MOS管里的二極管是寄生二極管，天生在里面的，MOS使用時，漏極源極都必須準確接對

回復

juntion

2017-01-12 19:54

@lingyan

MOS管里的二極管是寄生二極管，天生在里面的，MOS使用時，漏極源極都必須準確接對

MOS沒必要，吸收要裝在續流二極管.....

回復

電源網-fqd

2017-01-13 11:41

已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/

回復

dxsmail

2017-01-13 12:09

實測尖峰。但BUCK一般都省掉。。。

回復

antsin

LV.3

2017-01-16 13:21

想起了13年前的我；你這個架構是實現不了你的要求的。先做好60V to 55/1.5A再說

回復

hsmywgc2012

LV.1

2017-02-16 14:13

@antsin

[圖片][圖片]想起了13年前的我；你這個架構是實現不了你的要求的。先做好60Vto55/1.5A再說

這個大功率的要用什么架構啊？不知從哪學起。。。

回復
