如何消除開關電源啟動瞬間電流過大的問題,是負載電路上,不是開關電源設計, LM317穩壓管

請教如何消除開關電源啟動時瞬間電流過大的問題:

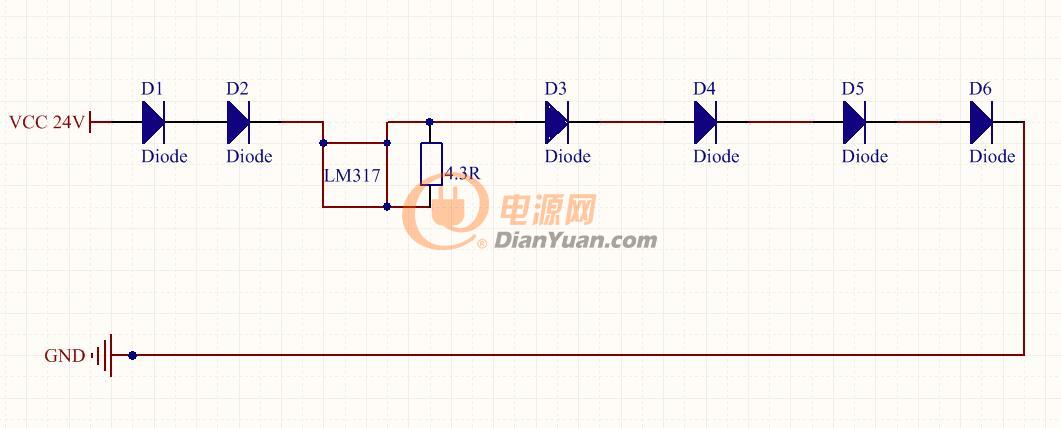

小弟用LM317穩壓管串成一個LED的恒流電路, 如圖

圖

電阻R為恒流電阻, 設計電流為280MA, LED燈珠的壓降為3V,

用示波器掛在電阻的兩端測開關電源啟動瞬間尖峰,用明緯的大概是800MV,大概180MA/AC,

但是用差點的電源大概在1200MV, 大概280MA/AC,這樣對燈珠的要求就比較高 280+280 = 560MA的耐沖擊能力了。



請教在這個電路上如果進行改造,可以適當?shù)木徑庖幌麻_關電源的沖擊影響?

我嘗試過在AC和GND端并上103 104 105這些電容,好像沒有什么改變,這個尖峰不屬于高頻吧,可能不起作用。



我在AC燈珠前面多加一個電阻 2歐,測試時發現一下高,一下低,很有規律, 比如: 第一次800, 第二次1200, 第三次800, 第四次1200,ETC。



搞不明白原因。

請大俠指教,謝謝

全部回復(5)
正序查看
倒序查看
dog41
LV.6
2
2016-12-30 15:31
學習中
0
回復
atony328
LV.3
3
2016-12-31 12:07
@dog41
學習中

請你指教啊,

向你學習中呢

0
回復
2017-01-03 13:38
已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/
0
回復
2017-01-04 19:27

可不可以這么設計:

電阻4.3R改為100R,并聯在LM317的2端,那么LM317恒流前,電流被100R鉗住。

LM317恒流后,大部分電流從LM317流過,很少的電流過100R。

這樣相當于做了一個軟啟動電路。LM317恒流電路也需要做成軟啟動。

0
回復
atony328
LV.3
6
2017-01-06 21:51
@417zhouge
可不可以這么設計:電阻4.3R改為100R,并聯在LM317的2端,那么LM317恒流前,電流被100R鉗住。LM317恒流后,大部分電流從LM317流過,很少的電流過100R。這樣相當于做了一個軟啟動電路。LM317恒流電路也需要做成軟啟動。

高!

這個思路有創意。

0
回復
