CMOS低壓差線性穩壓器/雙路低壓差線性穩壓器-ME6206系列

一：方案名稱：ME6206系列CMOS低壓差線性穩壓器/雙路低壓差線性穩壓器

二：方案品牌：南京微盟-ME（自主研發）

三：方案功能及特點

1高精度輸出電壓：±2%

2. 輸出電壓：1.5V~5.0V(步長0.1V)

3. 最大工作電壓：6.5V

4. 極低的靜態偏置電流(Typ.=8.0μA)

5.帶載能力強：當Vin=4.3V且Vout=3.3V時 Iout=300mA

6.極低的輸入輸出電壓差： 0.2V at 90mA and 0.40V at 200mA

7. 輸入穩定性好

8. 低的溫度調整系數

9. 可以作為調整器和參考電壓來使用

四：方案描述

ME6206是高紋波抑制率、低功耗、低壓差，具有過流和短路保護的CMOS降壓型電壓穩壓器。這些器件具有很低的靜態偏置電流（8.0μA Typ.），它們能在輸入、輸出電壓差極小的情況下提300mA的輸出電流，并且仍能保持良好的調整率。由于輸入輸出間的電壓差很小和靜態偏置電流很小，這些器件特別適用于希望延長有用電池壽命的電池供電類產品，如計算機、消費類產品和工業設備等。

五：適用范圍：

1. 電池供電系統

2. 無繩電話設備

3. 無線控制系統

4. 便攜/手掌式計算機

5.便攜式消費類設備

6. 便攜式儀器

7. 電子設備

8. 汽車電子設備

9.電壓基準源

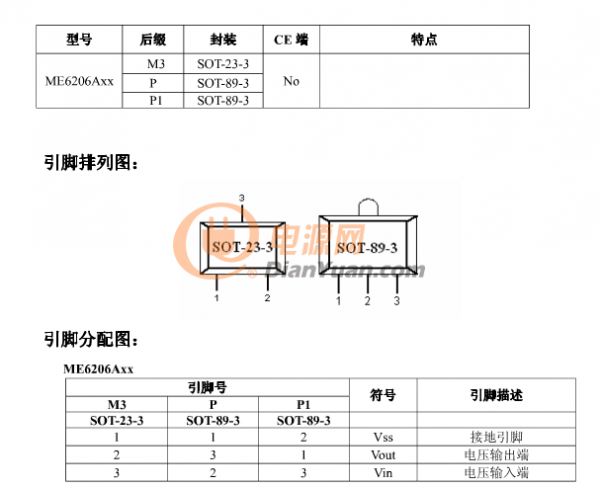

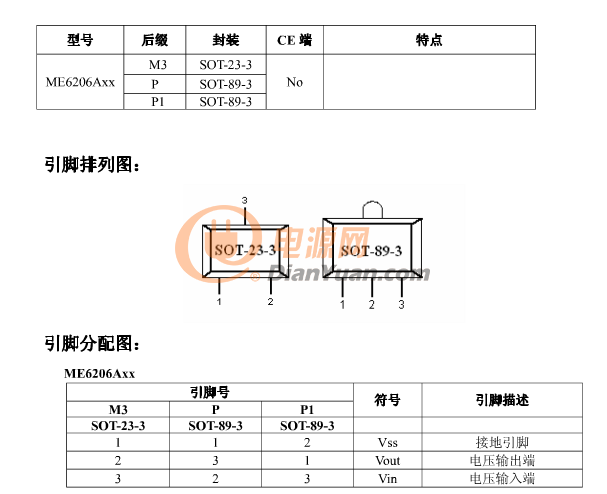

六：封裝形式：封裝形式：SOT-23-3， SOT-89-3

七：典型應用：
