LinkSwitch-3的恒流和恒壓工作方式的差別在哪？

LinkSwitch-3系列IC通過省去光耦器和次級控制電路，可以簡化低功率CV/CC充電器的設計，它本身也是恒壓/恒流開關IC，我覺得搞懂這兩種工作方式對于設計很重要，那么對于恒流和恒壓兩種工作方式，它們的工作方式有什么區別？是如何互相轉變工作方式的，在V/A特性曲線上，怎么看是在哪種方式下的曲線啊？

p1

全部回復(11)
正序查看
倒序查看
ae10257
LV.5
2
2016-12-13 08:16
輸出電流 電壓范圍。。。。。。。。。
0
回復
謝厚林
LV.12
3
2016-12-13 16:35

恒壓和恒流兩種模式，是由IC自己完成的。你只需要測試就可以了。

IC測試恒壓，用電子負載的CC模式，測試恒流，用電子負載的CV模式

0
回復
tmpeger
LV.10
4
2016-12-13 21:29
@謝厚林
恒壓和恒流兩種模式，是由IC自己完成的。你只需要測試就可以了。IC測試恒壓，用電子負載的CC模式，測試恒流，用電子負載的CV模式
謝工說的沒錯，恒壓和恒流模式會自動切換到，并沒有固定的模式
0
回復
2016-12-14 20:59
輸出電壓的升高將會引起的偏置繞組上反激電壓也升高，然后反饋引腳電壓將升高
0
回復
truim333
LV.9
6
2016-12-15 22:49

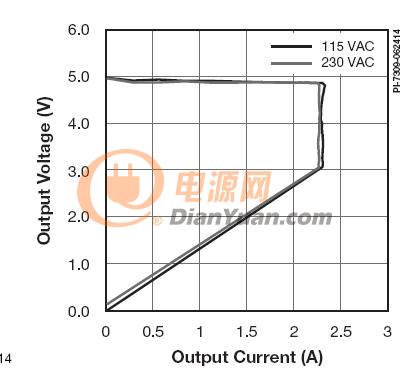

橫線坐標是恒壓啊，大約4.9V，恒流是豎線，大約2.3A那條
0
回復
truim333
LV.9
7
2016-12-15 22:50
@黑夜公爵
輸出電壓的升高將會引起的偏置繞組上反激電壓也升高，然后反饋引腳電壓將升高
當反饋引腳在恒流調節模式下接近2V時，電源將切換到恒壓工作模式
0
回復
gdhe342
LV.9
8
2016-12-16 14:53
@謝厚林
恒壓和恒流兩種模式，是由IC自己完成的。你只需要測試就可以了。IC測試恒壓，用電子負載的CC模式，測試恒流，用電子負載的CV模式
嗯，就是用恒流模式來測試電壓的變化，反過來用恒壓模式來測試電流的變化
0
回復
gdhe342
LV.9
9
2016-12-16 14:54
@truim333
橫線坐標是恒壓啊，大約4.9V，恒流是豎線，大約2.3A那條
這兩條就是恒壓和恒流模式下用電子負載測試的的測試波形吧
0
回復
fordfiash
LV.9
10
2016-12-17 22:30
@truim333
當反饋引腳在恒流調節模式下接近2V時，電源將切換到恒壓工作模式
控制器使用開關狀態機調節反饋引腳電壓，維持在反饋引腳閾值水平
0
回復
fordfiash
LV.9
11
2016-12-17 22:32
@gdhe342
嗯，就是用恒流模式來測試電壓的變化，反過來用恒壓模式來測試電流的變化
正確，工作模式是切換的，并不會固定在某種模式，所以搞清原理很重要啊
0
回復
gdhe342
LV.9
12
2016-12-18 16:07
@fordfiash
控制器使用開關狀態機調節反饋引腳電壓，維持在反饋引腳閾值水平
恩，采樣是在高壓開關關斷2.5 ms后對反饋引腳電壓進行采樣
0
回復
