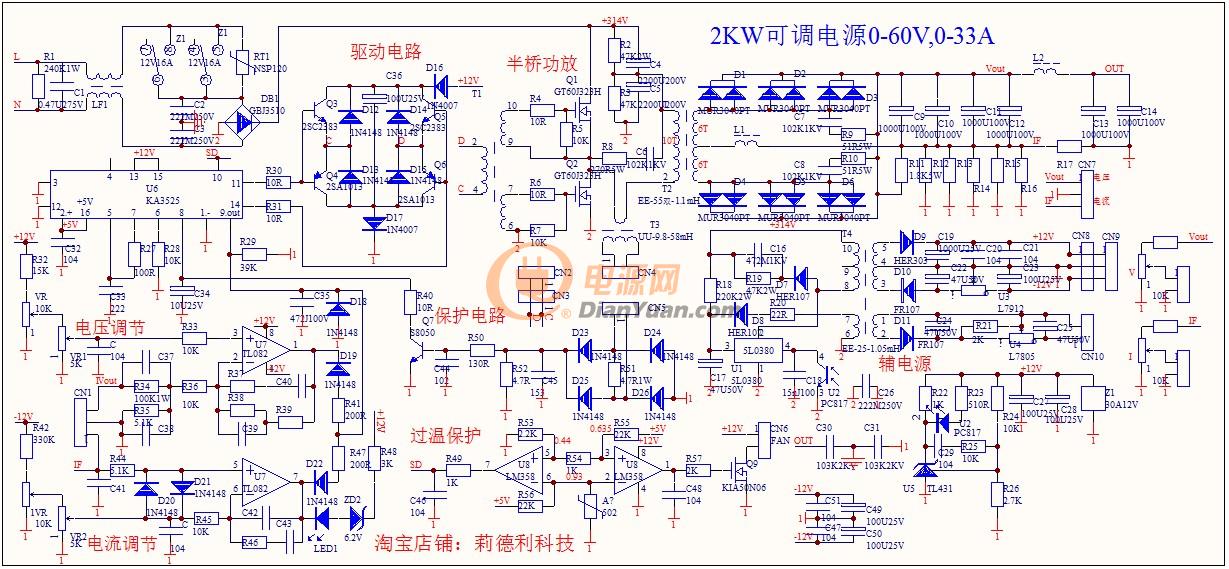

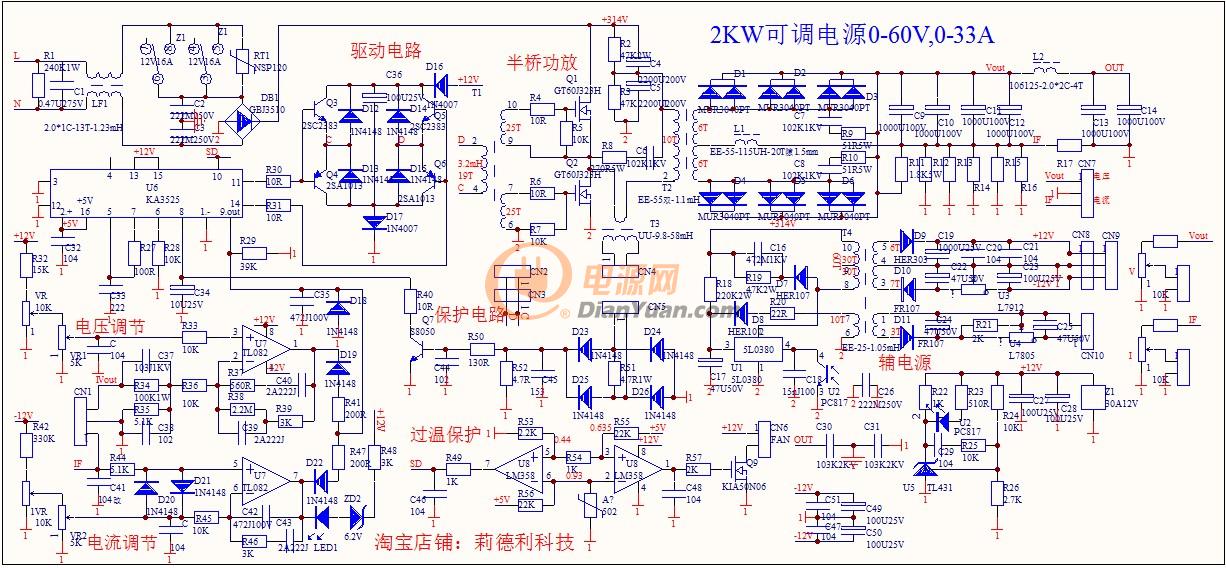

2000W大功率可調電源0-60V,0-33A

2016-12-14 17:40

為什么不用UC2846做呢？

回復

2016-12-15 07:06

@javike

為什么不用UC2846做呢？

是照著牟老師做的，我都是初學者，不精通電源，在學習中呢

回復

2016-12-15 09:47

@javike

為什么不用UC2846做呢？

版主，UC3846可以不外加運放直接用內部的來調節電壓電流嗎？0V起調？

回復

2016-12-15 10:07

@心如刀割

版主，UC3846可以不外加運放直接用內部的來調節電壓電流嗎？0V起調？

可以，0V起調什么IC都可以實現，給反饋疊加個基準就行了。

但問題是用內部調節在大范圍調壓輸出時很難甚至不可能做到全范圍環路都穩定。

但3846是電流模式的，在可靠性上會好很多。

回復

2016-12-15 10:47

@javike

可以，0V起調什么IC都可以實現，給反饋疊加個基準就行了。但問題是用內部調節在大范圍調壓輸出時很難甚至不可能做到全范圍環路都穩定。但3846是電流模式的，在可靠性上會好很多。

之前用3525想調節2腳基準使輸出從0V電壓可調，但是內部誤差放大器實現不了，只能從2.5V-3V左右起調，后面加了運放才解決。

UC3846應該可以。

回復

2016-12-15 11:22

@心如刀割

之前用3525想調節2腳基準使輸出從0V電壓可調，但是內部誤差放大器實現不了，只能從2.5V-3V左右起調，后面加了運放才解決。UC3846應該可以。

3525也可以0V起調的，疊加基準就是了。這個貌似和IC沒有關系，什么IC都可以實現

回復

2016-12-15 11:51

@javike

3525也可以0V起調的，疊加基準就是了。這個貌似和IC沒有關系，什么IC都可以實現

疊加基準是和IC沒什么關系，所以也得增加外部電路了。

回復

2016-12-15 12:13

@心如刀割

疊加基準是和IC沒什么關系，所以也得增加外部電路了。

輔助變壓器加個繞組輸出也算那就沒辦法了

回復

大林電源

LV.9

2016-12-15 16:20

@javike

3525也可以0V起調的，疊加基準就是了。這個貌似和IC沒有關系，什么IC都可以實現

SG35250V起調的，怎么疊加基準？我也是外加運放實現的！

回復

2016-12-15 16:57

@大林電源

SG35250V起調的，怎么疊加基準？我也是外加運放實現的！[圖片]

給反饋疊加個基準電壓上去就是了，比如你的反饋基準是2.5V，疊加個2.5V上去，讓反饋電壓為2.5V時，輸出是0V就行了。

回復

2016-12-16 08:04

@javike

給反饋疊加個基準電壓上去就是了，比如你的反饋基準是2.5V，疊加個2.5V上去，讓反饋電壓為2.5V時，輸出是0V就行了。

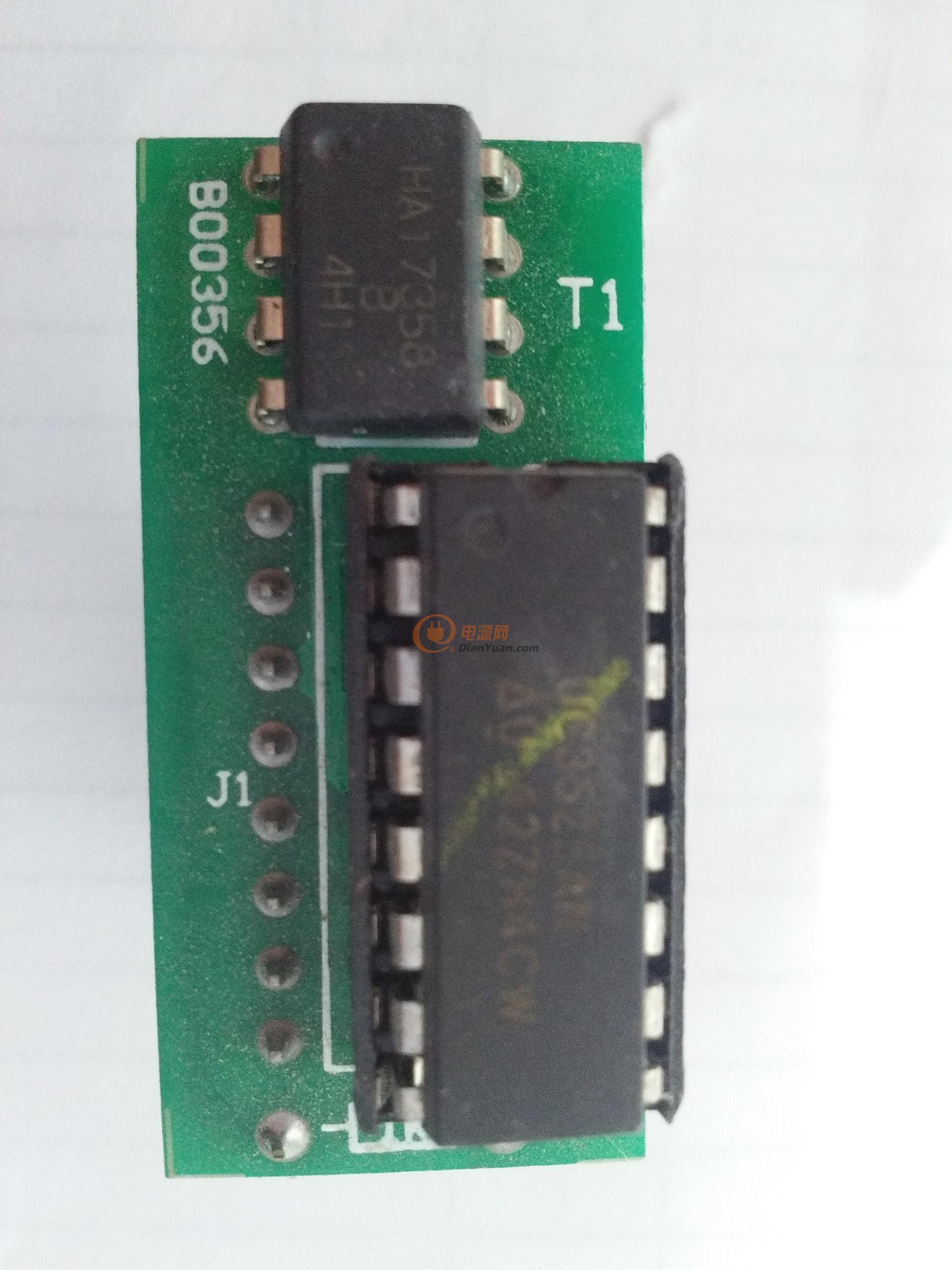

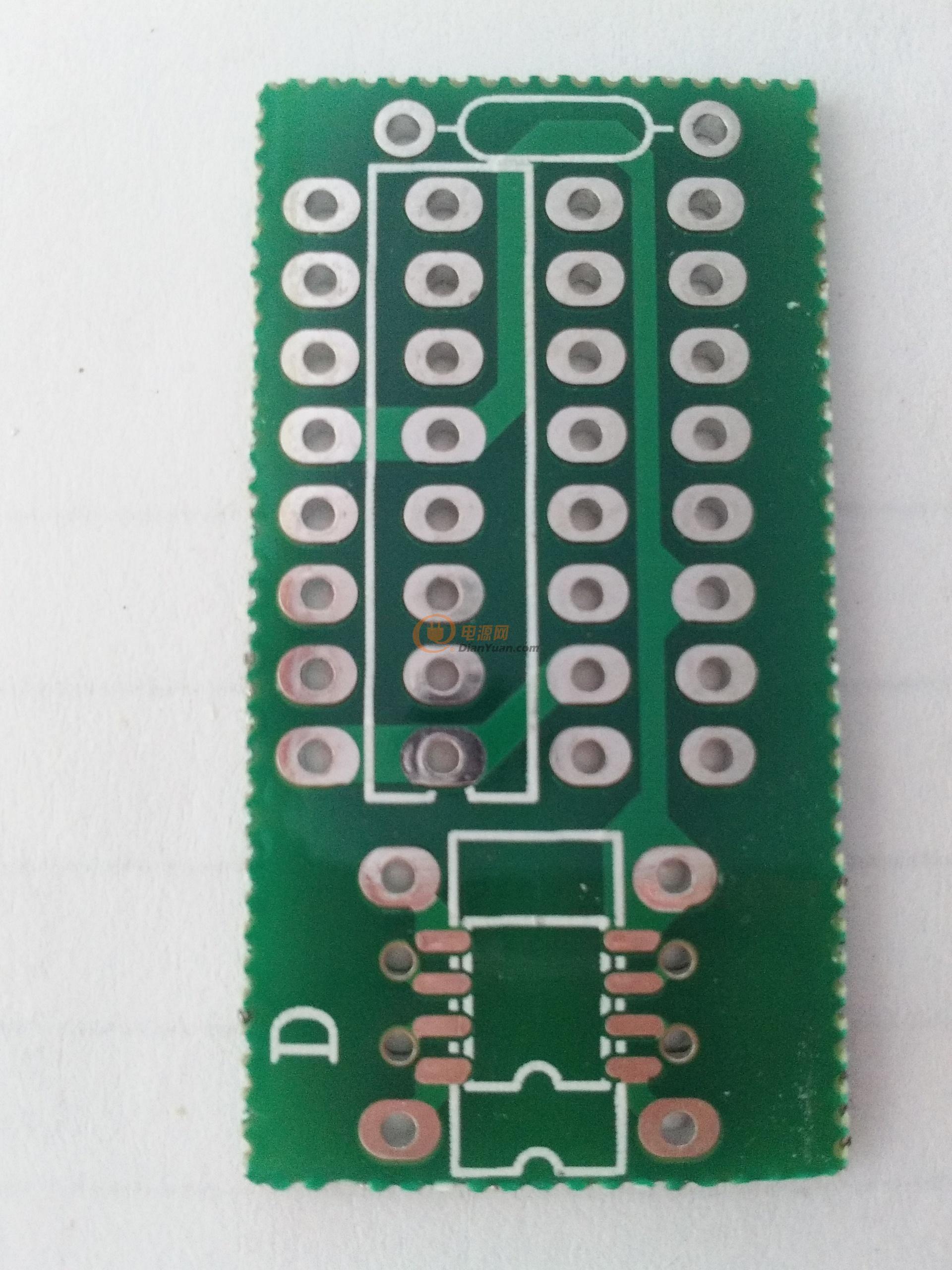

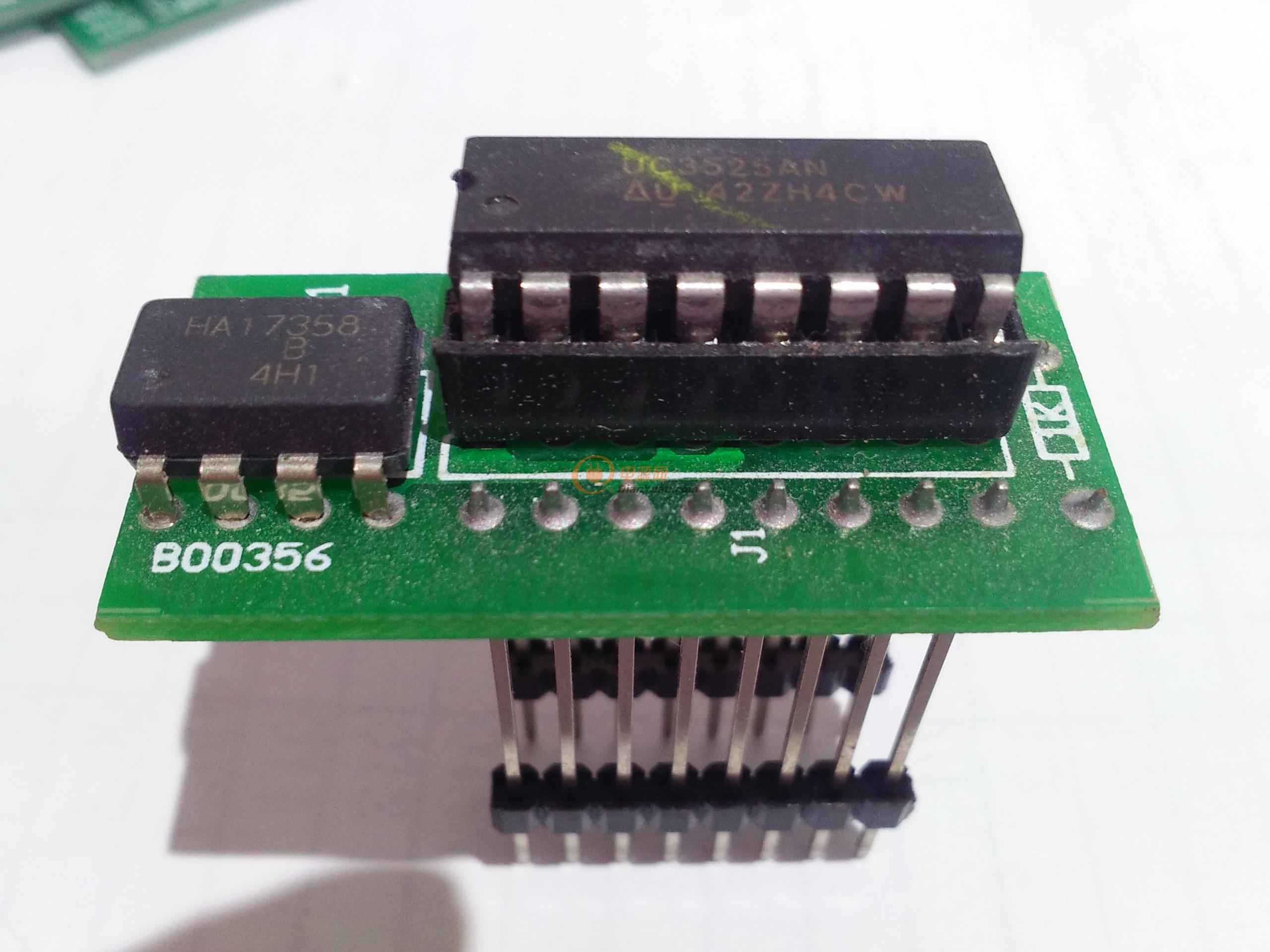

市場上的做法是：用的UC3525再加幾個運放，就可以從0V起調了

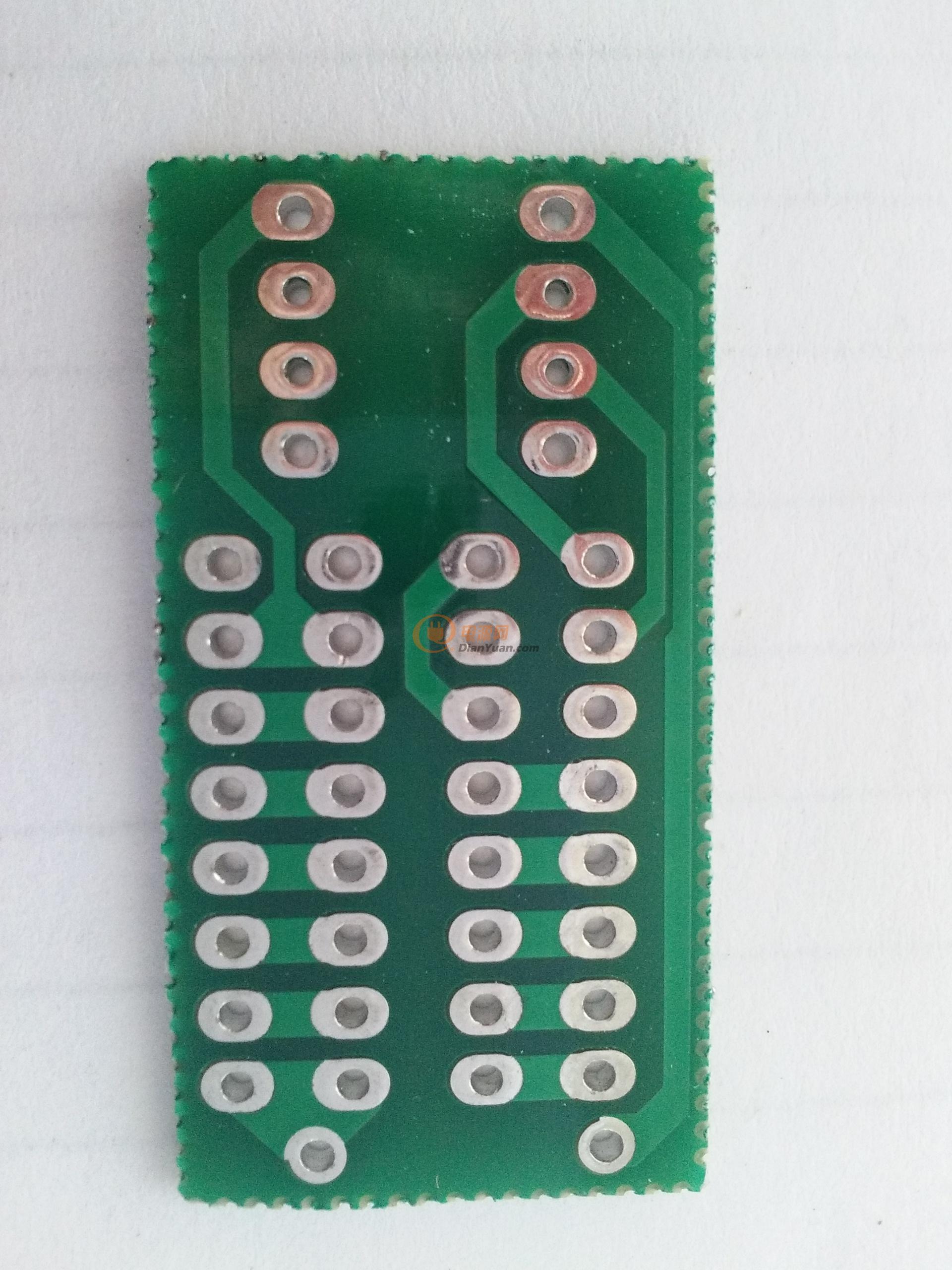

另外我這還有空的PCB幾十塊板，有需要的送給大家

焊上針腳直接插上去就可以實現從0V起調

不過UC3525AN有點難買，又貴，還是牟老師的方案便宜，取材大眾化

回復

電源網-fqd

2016-12-16 09:46

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

注：現金紅包僅限當日領取

活動介紹：http://www.laiyangyintong.cn/bbs/1531738.html

回復

2016-12-16 09:53

@馬麗

市場上的做法是：用的UC3525再加幾個運放，就可以從0V起調了[圖片][圖片][圖片][圖片] 另外我這還有空的PCB幾十塊板，有需要的送給大家焊上針腳直接插上去就可以實現從0V起調不過UC3525AN有點難買，又貴，還是牟老師的方案便宜，取材大眾化[圖片][圖片]

這種雖然方法不一樣，但效果是等效的，只是你屏蔽了內部的運放，外置了個運放而已。

回復

2016-12-16 12:52

@馬麗

牟老師的什么方案？不也是3525嗎？

回復

2016-12-16 13:14

@電源網-fqd

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）注：現金紅包僅限當日領取活動介紹：http://www.laiyangyintong.cn/bbs/1531738.html [圖片]

他的方案是SG3525，KA3525，CD3525，意思是很普通的3525芯片，用上去都可以從0V,0A起調

回復

pzydgs

LV.2

2016-12-16 21:06

@馬麗

老師，能送我兩塊pbc嗎？購買也可以

回復

流淌的歌聲1104

LV.4

2016-12-16 21:53

@馬麗

他的方案是SG3525，KA3525，CD3525，意思是很普通的3525芯片，用上去都可以從0V,0A起調

習慣用494，很少用3525

回復

2016-12-16 22:43

@pzydgs

老師，能送我兩塊pbc嗎？購買也可以

是的

回復

2016-12-16 22:44

@javike

這種雖然方法不一樣，但效果是等效的，只是你屏蔽了內部的運放，外置了個運放而已。

是的，說得很正確

回復

2016-12-16 22:45

@流淌的歌聲1104

習慣用494，很少用3525

我個人認為494,3525使用效果其實都一樣

回復

風丶殤

LV.4

2016-12-17 00:22

@馬麗

我個人認為494,3525使用效果其實都一樣

樓主666

回復

td大炮臺

2016-12-17 19:39

@馬麗

他的方案是SG3525，KA3525，CD3525，意思是很普通的3525芯片，用上去都可以從0V,0A起調

那個店鋪里？？

回復

273林林

LV.1

2016-12-18 18:13

做好之后，我買套件啊

回復

2016-12-18 21:30

@273林林

做好之后，我買套件啊

好的，很快就做出來了

回復

110919645

LV.2

2016-12-19 00:49

嗯

回復

2016-12-19 22:06

@110919645

嗯

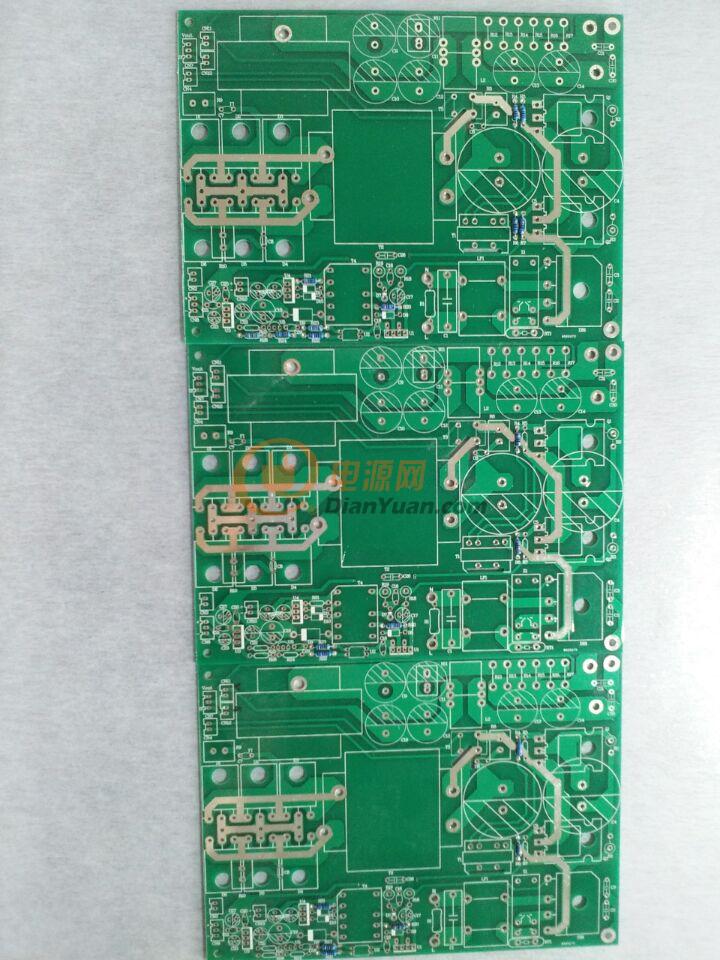

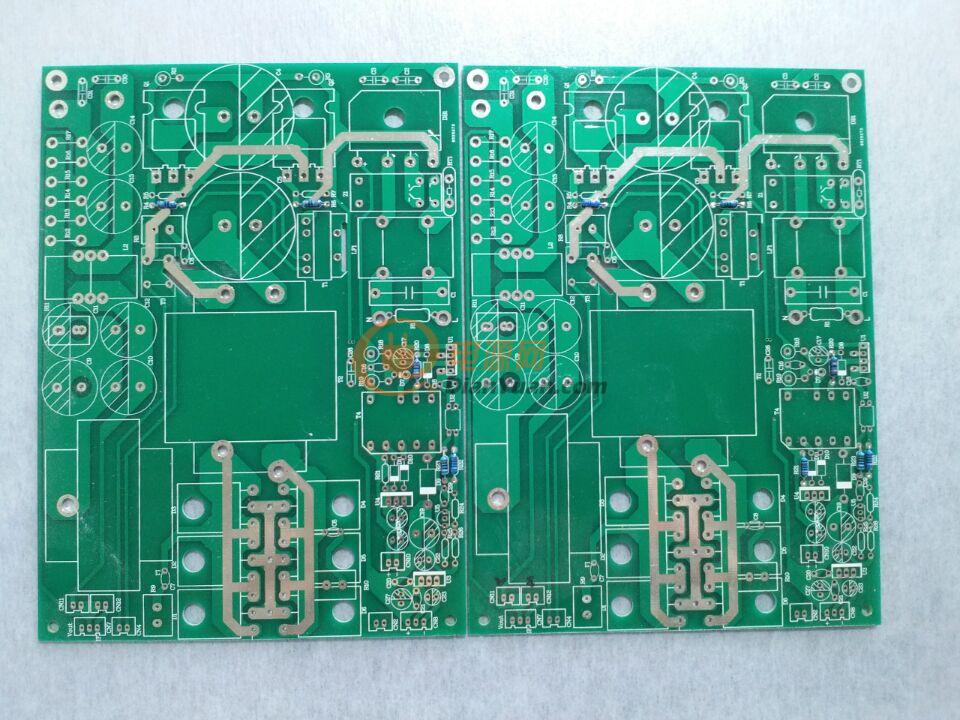

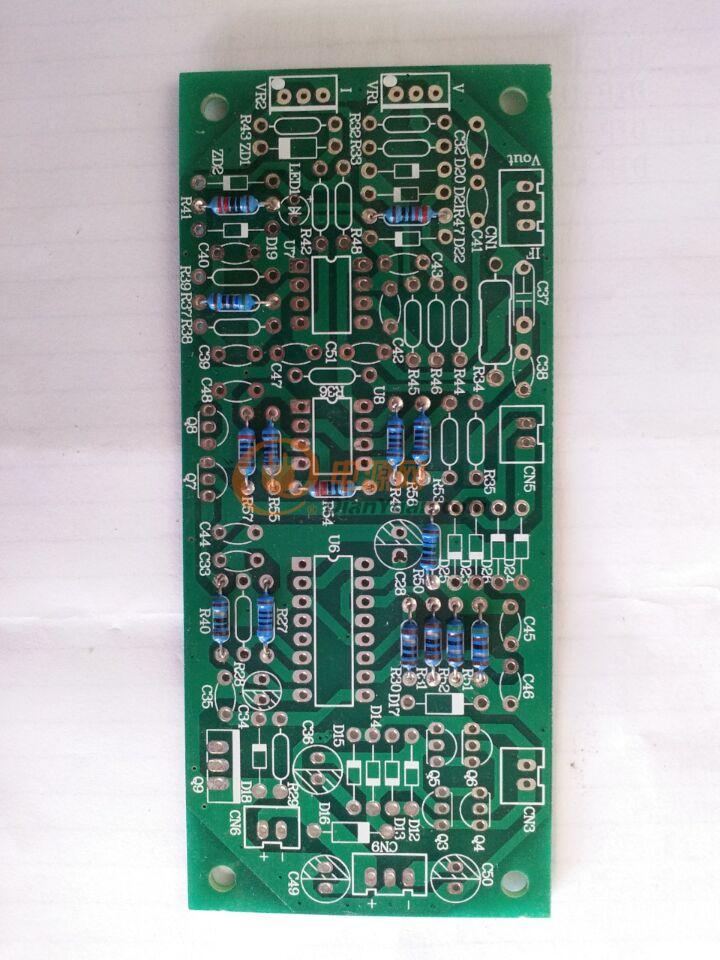

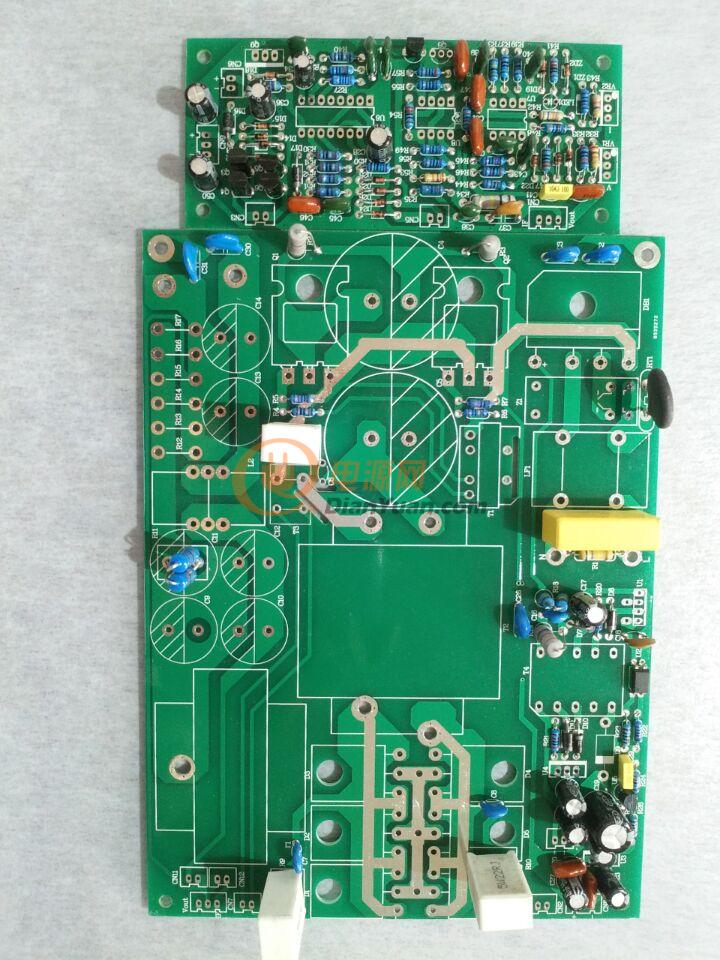

PCB終于到了
