自激逆變電路三極管基極電阻功率問題

我想問一下，自激逆變電路的三極管的基極接的電阻，有關于功率的要求嗎？是不是基極電阻決定功率？還是基極電阻只是起到限流的作用？
基極的電阻是否決定功率？
如果是，那么做300W 60V 的逆變此電阻要什么條件？
如果不是，那么做300W 60V 的逆變此電阻要什么條件？

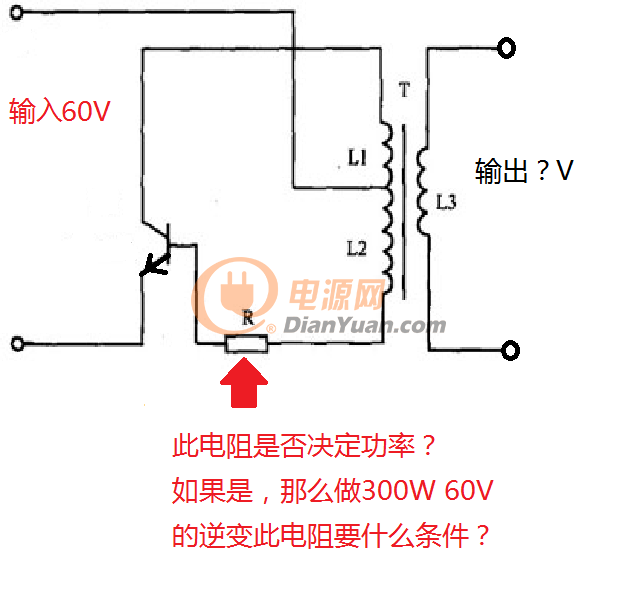

求高手解答，為小弟指點迷津，先在此謝過了。下面附上電路。

全部回復(6)

只看樓主

正序查看

倒序查看

ae10257

LV.5

2016-10-28 08:02

沙發。。。。。。。。。。。

回復

東城立昇

LV.7

2016-10-28 14:11

@ae10257

沙發。。。。。。。。。。。

板凳

回復

zhq465

LV.4

2016-10-28 15:37

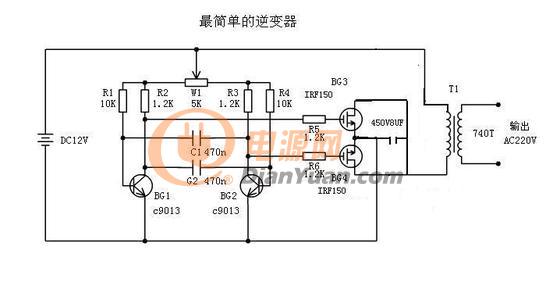

這種叫電感三點式振蕩電路，三極管基極的電阻只是起到限流的作用，保證三極管能夠可靠地在飽和區和截止區工作。電路輸出功率大小只和變壓器和管子有關。做300W這樣的功率最好用雙管推挽的拓撲結構，電路的轉換效率和變壓器的利用率也高。

回復

電源網-fqd

2016-10-31 13:55

已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/

回復

heliu

LV.4

2016-10-31 22:35

此電阻與輸入電壓及反饋匝比決定三極管基極電流，乘上三極管放大倍數就是三極管峰植電流。所以直接影響輸出功率。60V300W的逆變，平均電流5點多安峰植電流要大幾倍吧我沒有測過此電路。如果放大倍數=20，反饋匝比1：1，峰植電流20A，需要1A的驅動電流，電阻要120歐，電阻上消耗的功率要有60W以上。

以上是我的想當然沒有任何測試依據，有任何問題蓋不負責。

回復
