半橋電路的4個濾波電容怎樣走線比較好？

設計一個500W的音響電源，高壓濾波使用了4個200V1000微法的電容，布板時不知如何較好。請大家給個意見。

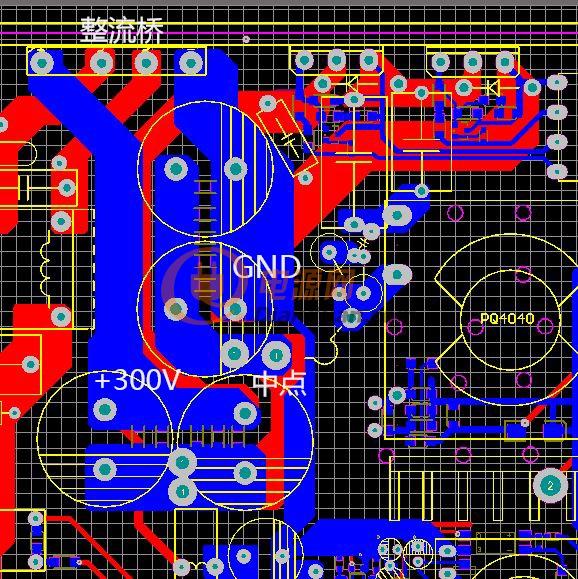

面層截圖

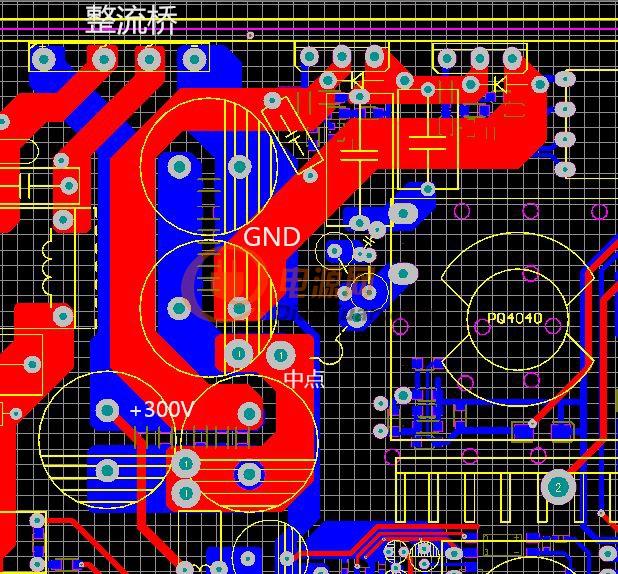

底層截圖

全部回復(3)

只看樓主

正序查看

倒序查看

2016-10-17 08:14

有什么差別？正常的話走線在同一面最好。走線盡量短。

回復

LV.5

2016-10-17 22:39

@心如刀割

有什么差別？正常的話走線在同一面最好。走線盡量短。

我看到壇上有些說法是電流的入端要經過電容的引腳,再向流出端走線,但是兩個電容有兩個引腳不知怎樣走線?

回復

2016-10-18 11:38
