取樣點放在A,B點好還是放在C,D點好呢？

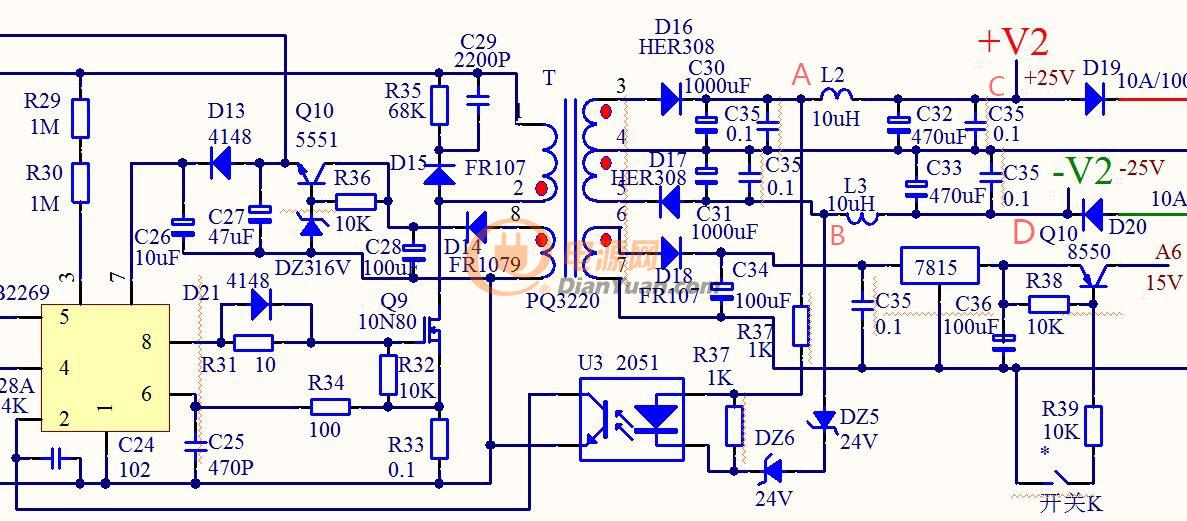

反激電源60W，輸出電壓正負25V。采用簡單的穩壓管取樣，CLC濾波。但是現在取樣點不知是放在L的前面好還是放在L的后面好？就是圖中的A，B，C,D點。

全部回復(5)

只看樓主

正序查看

倒序查看

2016-10-12 10:29

放AB點動態會好一點..

回復

LV.5

2016-10-12 10:42

@qinzutaim

放AB點動態會好一點..

謝謝司令的幫助！我也是這樣想的。這是用在功放電源做高低壓切換中的低壓組，還有一個大功率的高壓組輸出正負55V。請幫我看一下電路上還有什么地方不合理？完整的原理圖：功放電源500W.pdf

回復

2016-10-12 10:59

@lyf2130790

如果這樣用494做,494的9和10腳到地一定要加個680-1K的下拉電阻,要不然關不斷.....

回復

2016-10-12 11:03

回復

LV.5

2016-10-12 16:11

@qinzutaim

如果這樣用494做,494的9和10腳到地一定要加個680-1K的下拉電阻,要不然關不斷.....

謝謝，等試驗時我把這個電阻加上去。現在在計算半橋的變壓器繞組，不過感覺網上的公式很亂，待我算好了發上去幫我看一下。

回復
